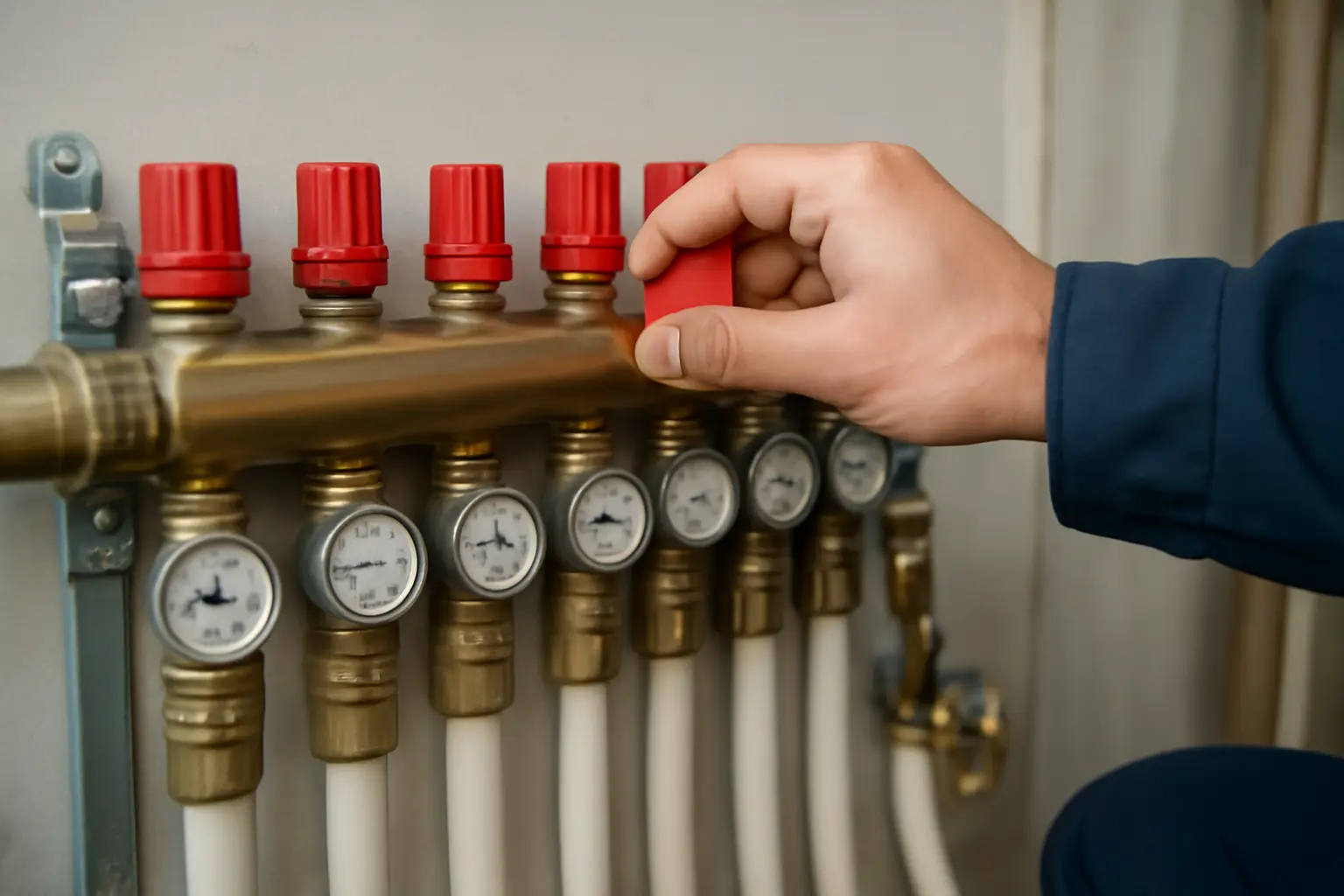

Регулировка контуров тёплого пола водяного
Регулировка контуров водяного теплого пола сводится к балансировке расхода теплоносителя через каждую петлю на коллекторе и настройке температуры подачи через смесительный узел. Чаще всего для этого используют расходомеры на возвратном коллекторе — они позволяют визуально выставить нужный литраж на каждый контур без сложных вычислений. Дополнительно ставят термостатические головки или сервоприводы, которые управляются комнатным термостатом и поддерживают заданную температуру в помещении автоматически.
Что регулируют на коллекторе тёплого пола
Коллекторная группа обычно состоит из двух планок — подающей и обратной. На подающей планке чаще стоят простые запорные вентили или балансировочные клапаны без шкалы, на обратной — расходомеры с прозрачной колбой и поплавком, показывающим текущий расход в литрах в минуту. Именно расходомеры служат основным инструментом настройки: закручивая или откручивая кольцо на верхней части прибора, меняют сечение проходного отверстия и, соответственно, расход через контур.
Если коллектор оснащён сервоприводами, регулировка происходит не вручную, а через комнатные термостаты: при достижении заданной температуры привод перекрывает подачу в конкретную петлю, при остывании — открывает снова.
Расчёт расхода для каждого контура
Перед регулировкой нужно знать проектный расход для каждой петли — он зависит от длины трубы, шага укладки и тепловой нагрузки помещения. Приблизительно расход можно оценить по формуле: тепловая мощность контура (Вт) делённая на 1163 и на разницу температур подачи и обратки (обычно 5–10 °C). Итоговое число получают в литрах в минуту.
На практике для жилых комнат с обычной теплоизоляцией расход контура длиной 80–100 м составляет 1,5–2,5 л/мин. Короткие петли в ванных или коридорах требуют меньше — 0,5–1,2 л/мин. Точные цифры дает проектный расчёт, а не усреднённые значения, поэтому при отклонениях лучше свериться с проектом системы или обратиться к монтажной организации.
Порядок балансировки контуров
- Заполняют систему теплоносителем и удаляют воздух из каждого контура через воздухоотводчики на коллекторе.
- Открывают все контуры полностью и включают циркуляционный насос на минимальной скорости.
- Начинают настройку с контура, у которого самое большое проектное сопротивление (обычно самый длинный), — его оставляют полностью открытым как базовый.
- Остальные контуры прикрывают расходомерами до тех пор, пока показания не совпадут с расчётным расходом для каждой петли.
- После первичной настройки систему выводят на рабочий режим и через сутки проверяют температуру пола в разных зонах — при необходимости корректируют расход точечно.
Балансировку выполняют при уже смонтированной стяжке и включённом отоплении в холодное время года — на пустой системе показания расходомеров не отражают реальную работу контуров под нагрузкой.
Настройка температуры подачи
Отдельно от балансировки расхода регулируют температуру теплоносителя, поступающего в коллектор. За это отвечает смесительный узел — трёхходовой или термостатический смесительный клапан, который разбавляет горячую воду из котла обраткой из контуров пола. Для большинства покрытий (плитка, керамогранит) температуру подачи выставляют в диапазоне 35–45 °C, для деревянных полов и ламината — не выше 30–32 °C.
Если в доме несколько зон с разным напольным покрытием, может потребоваться два смесительных узла с разными настройками либо один узел с последующей локальной регулировкой сервоприводами по зонам.
Типичные ошибки при регулировке
- Настройка расходомеров на холодной системе без реальной тепловой нагрузки — показания меняются после выхода на рабочий режим.
- Полное перекрытие одного контура вместо балансировки — это создаёт гидравлический перекос и снижает эффективность соседних петель.
- Игнорирование воздуха в системе — завоздушенный контур показывает заниженный расход независимо от настройки клапана.
- Установка одинаковой температуры подачи для контуров с разным покрытием пола, что приводит к перегреву одних зон и недогреву других.
Сравнение способов регулировки
| Способ | Точность | Автоматизация | Стоимость |
|---|---|---|---|
| Ручные балансировочные клапаны | Средняя, требует периодической проверки | Нет | Низкая |
| Расходомеры на коллекторе | Высокая, есть визуальный контроль расхода | Нет | Средняя |
| Термоголовки с сервоприводом | Высокая, поддержание температуры автоматически | Да, по комнатным термостатам | Выше средней |
| Смесительный узел с термостатическим клапаном | Регулирует температуру подачи, не расход по контурам | Частичная | Средняя-высокая |
Частые вопросы
Как понять, что контур разбалансирован
Признаки — неравномерный нагрев пола в разных комнатах, холодные участки у дальних петель, шум в трубах или постоянная работа насоса на максимальной скорости. Разница в расходе более 20–30% от расчётного значения между контурами обычно заметна на ощупь через несколько часов после включения отопления.
Можно ли регулировать контуры без расходомеров
Технически можно, ориентируясь на температуру пола и время выхода на режим, но точность такой настройки низкая. Без расходомеров сложно повторить настройку после ремонта или замены насоса, поэтому при монтаже коллектора рекомендуется закладывать модель с встроенными расходомерами.
Что делать, если один контур всегда холоднее других после балансировки
Проверяют завоздушенность именно этой петли, состояние клапана на подаче и отсутствие пережатых участков трубы в стяжке. Если механических причин нет, возможно, контур изначально спроектирован с недостаточной длиной трубы для площади помещения — в этом случае требуется пересчёт или перекладка.
Как часто нужно проверять настройку контуров
При стабильной работе системы достаточно проверки раз в отопительный сезон, обычно в начале и в середине зимы. После замены насоса, ремонта коллектора или добавления новых контуров балансировку выполняют заново, так как гидравлический баланс системы меняется.
