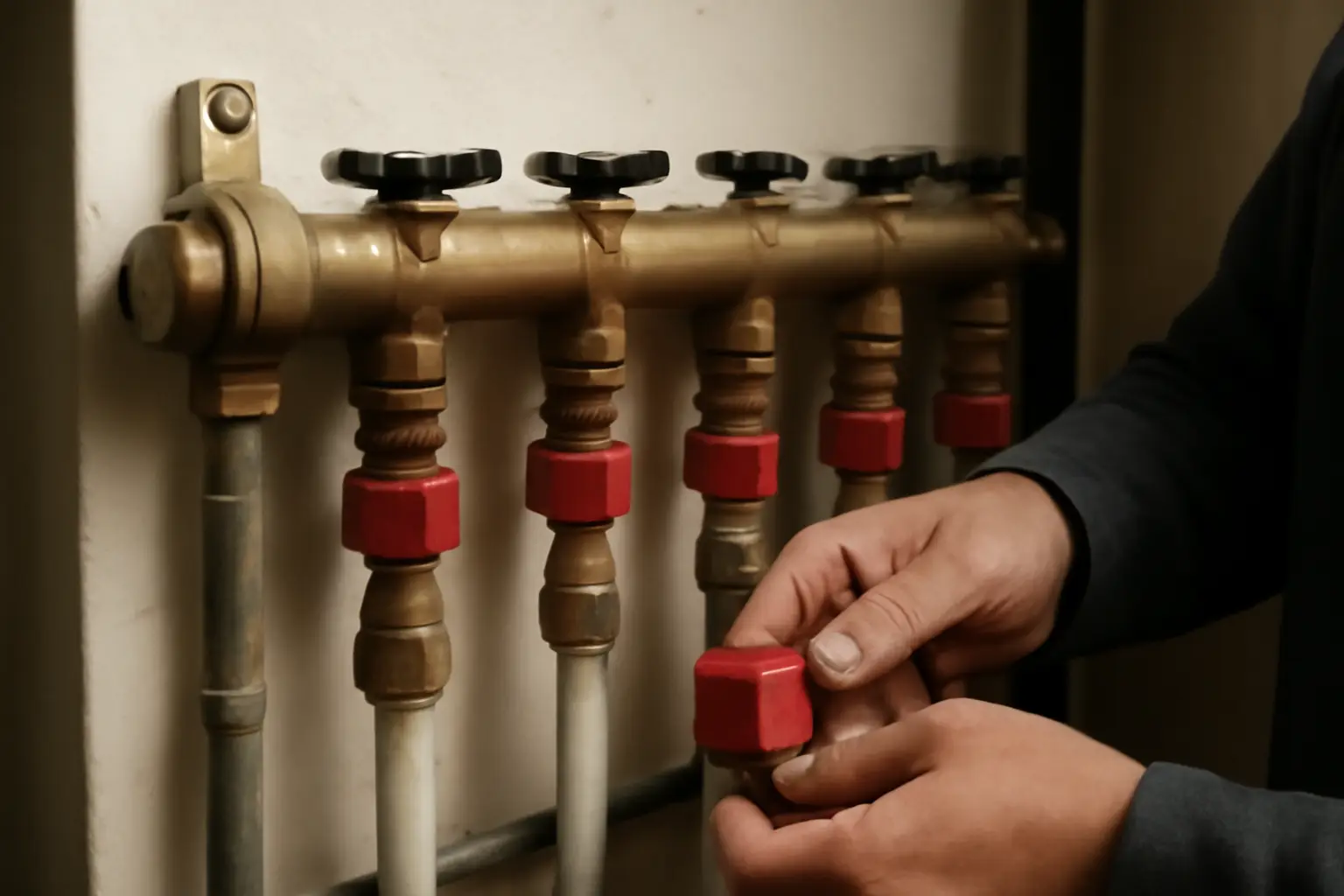

Регулировка водяного тёплого пола на гребёнке: 6 шагов
Регулировка водяного тёплого пола на гребёнке сводится к настройке расхода теплоносителя по каждому контуру через балансировочные клапаны и к выставлению нужной температуры термоголовками или термостатом смесительного узла. Делается это после гидравлических испытаний системы, когда все петли уже заполнены и воздух из них удалён. Настройка занимает от получаса до пары часов, в зависимости от числа контуров.
От чего зависит настройка
Расход через каждый контур зависит от длины трубы, шага укладки и площади помещения. Длинная петля требует больше расхода, короткая — меньше, иначе одна комната будет тёплой, а другая холодной. На гребёнке эту разницу компенсируют балансировочные клапаны или расходомеры (флоуметры), которые стоят на обратной линии.
Второй фактор — температура теплоносителя в подающей трубе. Она задаётся смесительным узлом (термостатической головкой или электронным контроллером) и должна быть в пределах 35–45 °C для большинства систем, точное значение зависит от типа покрытия пола и теплопотерь дома.
Что нужно учесть перед регулировкой
Перед настройкой систему нужно опрессовать и убедиться, что во всех петлях нет воздуха — иначе показания расходомеров будут скакать. Полезно иметь проектные данные: длину каждого контура и расчётный расход в литрах в минуту. Если проекта нет, ориентируются на площадь: обычно на контур закладывают около 15–20 метров трубы, а расход подбирают опытным путём по равномерности нагрева пола.
Регулировка тёплого пола водяного на гребёнке требует терпения: после каждого изменения клапана температура на полу стабилизируется не сразу, а через 30–60 минут. Спешка приводит к перерегулировке и лишним циклам подстройки.
Вопросы и ответы
Как выставить расход на расходомерах гребёнки
Расчётный расход в литрах в минуту берут из проекта отопления или считают по площади и теплопотерям помещения. Кольцо на расходомере вращают, ориентируясь на шкалу с рисками, и фиксируют положение, когда поплавок внутри стеклянной трубки встанет на нужную отметку. Если проекта нет, начинают со среднего положения и корректируют по факту — на ощупь пола через несколько часов работы.
Что делать, если один контур холоднее других
Скорее всего, расход в этой петле слишше низкий относительно её длины — нужно приоткрыть балансировочный клапан на пол-оборота и подождать час. Если после нескольких попыток разница не уходит, проверяют, не осталось ли воздуха в контуре: для этого приоткрывают воздухоотводчик на гребёнке или байпас конкретной петли. Иногда причина в засоре или заломе трубы, тогда без вскрытия стяжки не обойтись.
Чем термоголовка отличается от расходомера в регулировке
Расходомер регулирует объём теплоносителя, проходящего через контур за единицу времени, и настраивается один раз при пусконаладке. Термоголовка на гребёнке или на смесительном узле реагирует на температуру и открывает-закрывает клапан в процессе работы, поддерживая заданный уровень нагрева. Первое — грубая балансировка системы, второе — оперативное регулирование в реальном времени.
Как часто нужно перенастраивать гребёнку
Если система собрана и сбалансирована правильно, обычные бытовые гребёнки в переднастройке не нуждаются годами. Пересматривать расходы стоит после ремонта, замены покрытия пола (например, ковролин вместо плитки меняет теплоотдачу) или если в доме утеплили стены и снизились теплопотери. Сезонная подстройка нужна редко, чаще меняют только температуру подачи на смесителе с приходом холодов.
Можно ли регулировать тёплый пол без электроники, только вручную
Да, механическая балансировка через расходомеры и термостатические клапаны с ручным набором температуры — стандартный и надёжный способ, который работает без электричества. Электронные контроллеры и сервоприводы упрощают процесс и позволяют управлять каждой комнатой отдельно через термостат, но не являются обязательными. Для небольшого дома с несколькими контурами ручной гребёнки часто достаточно.
Почему пол греется неравномерно даже после балансировки
Частая причина — неравный шаг укладки трубы в разных зонах комнаты: там, где шаг чаще, пол теплее, это нормально и заложено в проект намеренно, для более активного прогрева зоны у окна. Другая причина — разное покрытие поверх стяжки: плитка и линолеум проводят тепло по-разному даже при одинаковом расходе воды. Если разница ощущается как проблема, а не как задуманная особенность, стоит сверить фактическую укладку с проектом.
Что делать, если гребёнка не держит настройку и клапаны сбиваются сами
Обычно это признак износа прокладок или люфта в самом клапане, который со временем разбалтывается от постоянных перепадов давления. Проверить легко: если положение кольца расходомера или головки клапана меняется само по себе за несколько дней без вмешательства, узел пора менять. Ремонт своими силами возможен, но при сомнениях в совместимости деталей лучше вызвать специалиста по отоплению или обратиться в сервисную организацию, которая монтировала систему.
