Как настроить теплые полы водяными расходомерами: 6 шагов
Настроить водяные теплые полы расходомерами — значит выставить на каждом контуре свой расход воды так, чтобы все петли отдавали тепло равномерно, независимо от длины трубы. Расходомер стоит на обратном коллекторе, у каждого контура свой, и регулируется отдельным кольцом или винтом. Задача — не «открыть все на максимум», а подобрать значение под конкретную петлю: короткие контуры прикрутить, длинные и с большим сопротивлением — оставить пошире.
- Расход каждого контура рассчитывается заранее, по проекту или по длине трубы — вручную «на глаз» балансировка работает плохо.
- Настройка делается после гидравлических испытаний, при рабочей температуре теплоносителя, не на холодную воду.
- Кольцо расходомера крутят медленно, с паузами 10–15 минут — система инерционна, эффект виден не сразу.
- Балансировка — не разовая процедура: после первого отопительного сезона показатели часто корректируют повторно.
Что показывает расходомер и зачем он нужен

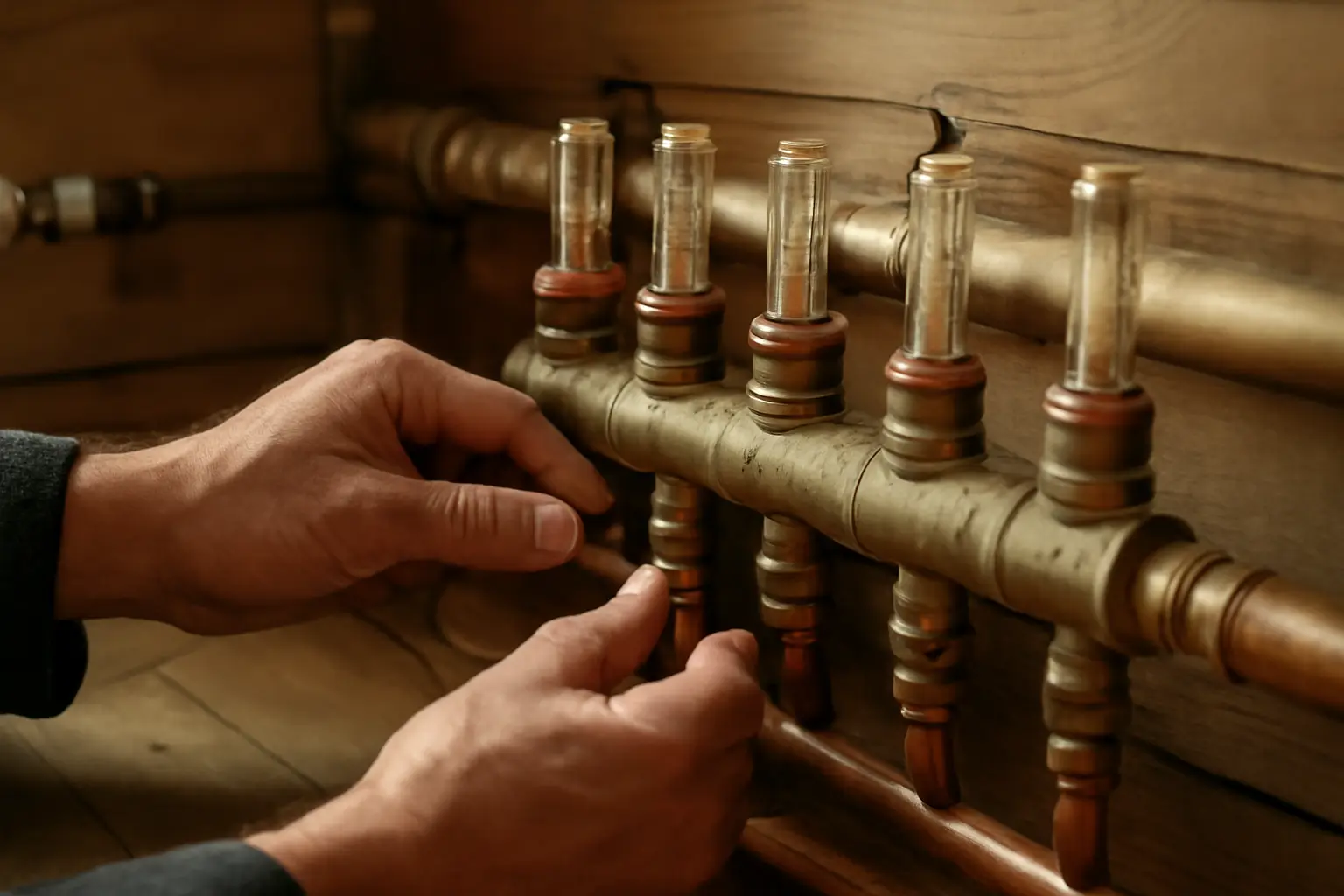

Расходомер на коллекторе — это прозрачная трубка с поплавком или шариком, который поднимается тем выше, чем больше литров в минуту проходит через контур. Шкала нанесена прямо на корпус, обычно в л/мин. Без расходомера отопитель может только гадать, сколько воды идет в конкретную петлю, и настраивать контуры на ощупь, по температуре пола руками — метод неточный и долгий.
Расходомеры бывают встроены в коллектор изначально или ставятся отдельным блоком. Разница есть в диапазоне измерения: бытовые модели меряют от 0 до 4–5 л/мин, для больших контуров с высоким расходом нужны расходомеры на 6–8 л/мин, иначе поплавок просто уйдет в верхнюю отметку и толку от шкалы не будет.
Что нужно посчитать до того, как крутить кольца
Расход для контура зависит от трех вещей: длины петли, шага укладки и тепловой нагрузки на квадратный метр. Чем длиннее контур и выше сопротивление, тем больше расхода ему нужно, чтобы теплоноситель успел пройти всю петлю и не остыть раньше времени. Обратный принцип: короткие петли перегреваются при том же расходе, что и длинные, поэтому их прикручивают сильнее.
Готовые проекты теплого пола обычно содержат таблицу с расходом на каждый контур — эти цифры и переносятся на расходомеры. Если проекта нет, расход можно оценить по формуле через мощность контура и разницу температур подачи-обратки, но точность такого расчета ниже, и первую настройку потом почти всегда придется корректировать по факту.
Порядок настройки на практике
Сначала система запускается на всех контурах полностью открытых расходомерах, без ограничений. Дают ей выйти на рабочий режим — минимум час-два, лучше больше, чтобы стены и стяжка прогрелись и температура перестала «гулять». Только после этого начинают закрывать кольца по очереди, начиная с самого короткого контура.
Каждое кольцо крутят понемногу, с шагом в четверть-полоборота, и ждут 10-15 минут — расходомер отреагирует не сразу, температура в помещении — тем более. Торопливая настройка за один проход почти никогда не получается точной: контуры влияют друг на друга через общий насос и коллектор, изменение расхода в одной петле немного меняет давление во всех остальных.
После первого круга настройки обычно нужен второй, а иногда и третий — особенно если контуров много и они сильно различаются по длине. Терпимая погрешность — плюс-минус 10-15% от расчетного расхода, гнаться за идеальной цифрой на шкале смысла нет.
Балансировка по температуре пола, а не только по расходомеру
Цифра на расходомере — ориентир, а не самоцель. Итоговая проверка — рука на полу или, лучше, инфракрасный термометр в нескольких точках каждого помещения. Если расход выставлен по расчету, а пол в одной комнате заметно холоднее соседней, значит расчет был неточным или в контуре есть воздух — и тут расходомер бесполезен, надо сначала спускать воздух через кран на коллекторе.
Разные помещения требуют разной температуры пола не только из-за длины контура, но и из-за назначения комнаты. В ванной обычно закладывают более высокую температуру, в спальне — ниже. Поэтому одинаковый расход на всех контурах — это ошибка, даже если петли одинаковой длины: балансировка учитывает и это.
Сезонность и переходные режимы
Настройка, сделанная зимой при полной нагрузке на отопление, может показать себя иначе в межсезонье, когда котел работает на пониженной температуре подачи. При низкой температуре теплоносителя расход через контур меняется, и ранее выставленный баланс сдвигается. Это нормально: часть систем с автоматикой компенсируют это сами, часть — требует ручной подстройки расходомеров два раза в год, при переходе на отопительный режим и обратно.
Если в доме стоит погодозависимая автоматика, разброс между сезонами меньше — котел сам поддерживает нужную температуру подачи, и контуры ведут себя стабильнее. Без такой автоматики перепады заметнее, и придется чаще возвращаться к коллектору с отверткой.
Частые ошибки при настройке расходомерами
Самая распространенная ошибка — настройка на холодной, еще не заполненной по-настоящему системе, сразу после монтажа. Пузырьки воздуха искажают показания расходомера, поплавок ведет себя нестабильно, и вся настройка идет мимо цели. Перед балансировкой систему нужно тщательно продуть, контур за контуром.
Вторая ошибка — резкое закручивание колец сразу на большую величину в надежде ускорить процесс. Система реагирует медленно, и такая спешка приводит к перерегулировке: один контур пережат, другой недооткрыт, и приходится начинать заново.
Третья ошибка — игнорирование смесительного узла. Расходомеры балансируют распределение воды между контурами, но если общая температура подачи в коллектор выставлена неверно смесительным клапаном, то даже идеально сбалансированные контуры дадут неверный результат — либо пол слишком горячий, либо не греет вовсе. Настройка расходомеров и настройка узла смешения — две разные задачи, делать их нужно по очереди, а не вместо друг друга.
Практический вывод
Настройка теплых полов водяными расходомерами держится на трех вещах: расчет расхода под каждый контур, спокойная поэтапная балансировка с паузами на реакцию системы, и проверка результата не только по шкале, но и по факту — температуре пола в помещении. Если самостоятельный расчет вызывает сомнения, стоит попросить проектную таблицу расходов у монтажников или обратиться в сервисную организацию, которая делала систему — балансировка по готовым цифрам занимает куда меньше времени, чем подбор вручную методом проб.
