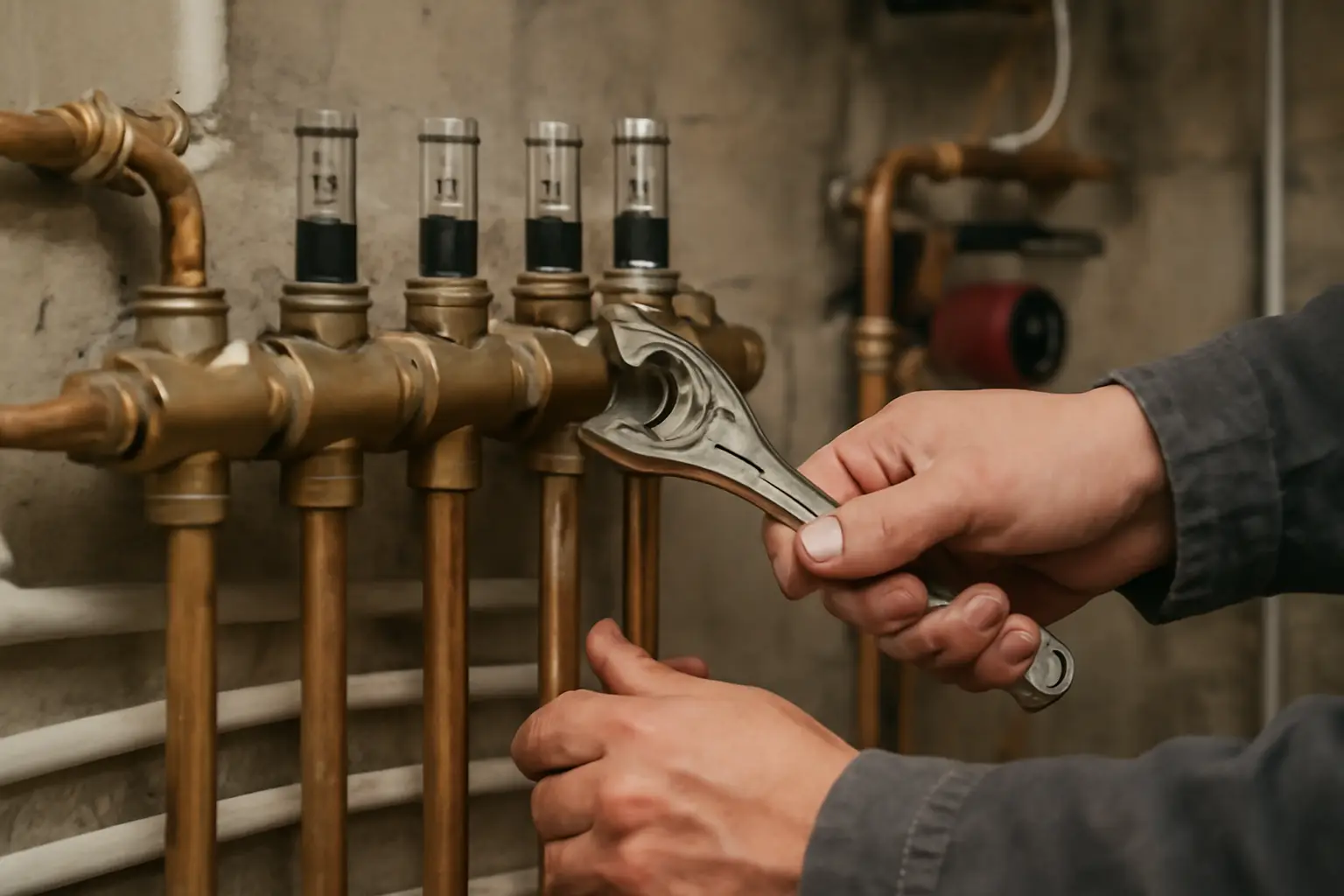

Настройка тёплого пола водяного с расходомерами на коллекторе
Настройка тёплого пола водяного с расходомерами сводится к тому, чтобы через каждый контур проходило столько теплоносителя, сколько нужно именно этому участку пола — не больше и не меньше. Расходомеры стоят на обратной гребёнке коллектора, каждый на свой контур, и позволяют выставить расход визуально по шкале, без насосов-балансировщиков и без манометров. Задача — уравнять комнаты по теплу, а не просто открыть все краны на максимум.
Коротко:
- Расход на контур считается по площади и шагу трубы, обычно от 0,3 до 0,6 л/мин на квадратный метр
- Настройку делают при уже прогретом и стабильном режиме системы, не сразу после запуска
- Балансировку начинают с самого длинного контура, остальные подгоняют под него
- Расходомер показывает мгновенный расход, а не температуру — итог оценивают по прогреву пола и воздуха
Что вообще регулирует расходомер
Роторный расходомер — это стеклянная или прозрачная пластиковая трубка с поплавком внутри и шкалой снаружи. Поворотом кольца в основании прибора меняется проходное сечение, поплавок поднимается выше или ниже, и по его положению читают расход в литрах в минуту. Прибор не измеряет температуру и не показывает, насколько тёплый пол в конкретной комнате — только скорость протока воды через контур.
Отсюда главная оговорка: правильный расход по прибору не гарантирует правильную температуру пола. Если петля проложена с шагом 10 см в санузле и 30 см в спальне, одинаковый расход даст разный нагрев поверхности. Расходомер — инструмент балансировки между контурами, а не термостат.
Расчёт расхода перед настройкой
Прежде чем крутить кольца, нужна хотя бы приблизительная цифра для каждого контура. Обычно её берут из проекта тёплого пола, если он был; если проекта нет, используют упрощённое правило: 0,15–0,2 литра в минуту на каждый квадратный метр площади при обычном шаге трубы 15–20 см, для санузлов и участков с частым шагом — до 0,3–0,4 л/мин на метр.
Второй момент — длина контура. Чем длиннее петля, тем больше гидравлическое сопротивление, и при одинаковом открытии расходомера длинный контур всегда получит меньше воды, чем короткий. Поэтому расчётный расход для длинных петель обычно выше, а короткие контуры на этапе настройки слегка прикрывают, чтобы не забрать всю воду себе.
Порядок настройки по шагам
Систему запускают, дают ей выйти на рабочий режим — минимум час-два, лучше больше, чтобы стяжка или деревянный пол прогрелись и температура перестала «гулять». Настройка на холодную систему почти всегда даёт неверную картину: пока пол не набрал тепловую инерцию, показания расходомеров не связаны с реальным прогревом.
Дальше находят контур с наибольшей расчётной нагрузкой или наибольшей длиной — как правило, это самая дальняя или самая большая по площади комната. Его расходомер открывают полностью и оставляют эталоном. Остальные контуры подгоняют кольцами расходомеров под свои расчётные значения, ориентируясь на шкалу прибора.
После первичной установки систему выдерживают ещё несколько часов и проверяют результат руками и термометром: пол должен быть равномерно тёплым по всей площади комнаты, без холодных пятен у стен и без перегрева у коллектора. При отклонениях кольца подкручивают дополнительно — процесс итеративный, за один проход идеальный баланс редко получается.
Частые ошибки при настройке
Самая распространённая ошибка — выставлять расход по общим таблицам без учёта реальной длины и шага труб конкретного дома. Таблица даёт ориентир, а не готовый ответ; расхождение в 20–30% от расчёта — нормальная практика, если так требует балансировка.
Вторая ошибка — настройка сразу после запуска котла или после долгого простоя системы летом. Трубы, стяжка и воздух в помещении ещё не пришли в равновесие, и любые выставленные значения через сутки окажутся неверными.
Третья — попытка получить одинаковую температуру во всех комнатах одинаковым расходом. Санузел с плиткой и гостиная с ламинатом ведут себя по-разному при одном и том же протоке воды: плитка отдаёт тепло быстрее, значит контур санузла обычно нуждается в чуть большем расходе для той же ощущаемой температуры.
Различия по типам расходомеров и коллекторов
На бюджетных коллекторах расходомер часто совмещён с запорным вентилем, и шкала грубая — три-четыре деления без промежуточных отметок. Точная настройка тонких перепадов на таких моделях затруднена, приходится ориентироваться на результат прогрева, а не на цифру.
На коллекторах среднего и высокого класса расходомер отдельный узел с плавной регулировкой и более подробной шкалой, иногда с термостатическими вставками сверху. В этом случае настройка точнее, но принцип работы не меняется — балансировка контуров друг относительно друга, а не абсолютная привязка к температуре.
Перед регулировкой конкретной модели стоит свериться с инструкцией производителя: у некоторых расходомеров кольцо крутится по часовой стрелке для увеличения расхода, у других — наоборот, и путаница здесь одна из типичных причин, почему настройка «не сходится».
Сезонные поправки и переход отопительного периода
Летом, если система не отключена полностью, а работает в дежурном режиме, показания расходомеров могут быть занижены из-за низкой температуры теплоносителя — вода менее вязкая при нагреве, и это слегка меняет проток. Основную настройку лучше проводить в начале отопительного сезона, при рабочей температуре подачи, близкой к той, что будет использоваться постоянно.
При смене температурного графика — например, переходе на более низкую подачу воды из-за смешения с конденсационным котлом или тепловым насосом — расходы почти всегда нужно пересматривать. Более низкая температура на входе требует большего расхода для той же теплоотдачи, значит кольца расходомеров придётся открыть шире, чем при высокотемпературном режиме.
Когда расходомеров недостаточно
Если после нескольких попыток балансировки часть комнат остаётся холодной, а расходомеры уже выставлены на максимум, причина обычно не в настройке, а в гидравлике: недостаточная мощность насоса, завоздушенность системы или контур с завышенной длиной, для которой изначально закладывалась другая труба. Ротаметрическая настройка не компенсирует нехватку напора — она распределяет то, что реально может прокачать насос.
В таких случаях помогает балансировка не только по расходомерам, но и по перепаду давления на коллекторе, либо установка отдельного насоса на проблемный контур. Это уже выходит за рамки обычной настройки и требует пересмотра проекта или консультации с монтажной организацией.
Практический вывод
Настройка тёплого пола водяного расходомерами работает надёжно, если система прогрета, расчёт расхода сделан хотя бы приблизительно и настройка выполняется постепенно, с проверкой результата по факту прогрева комнат, а не только по шкале прибора. Главные точки внимания — длина контуров, тип покрытия пола и температурный график подачи: любое из этих условий меняет итоговые цифры расхода. Если после нескольких итераций баланс не сходится, вероятная причина не в кольцах расходомера, а в гидравлике системы в целом, и здесь разумнее свериться с проектом или обратиться к специалисту, чем крутить регулировку бесконечно.
