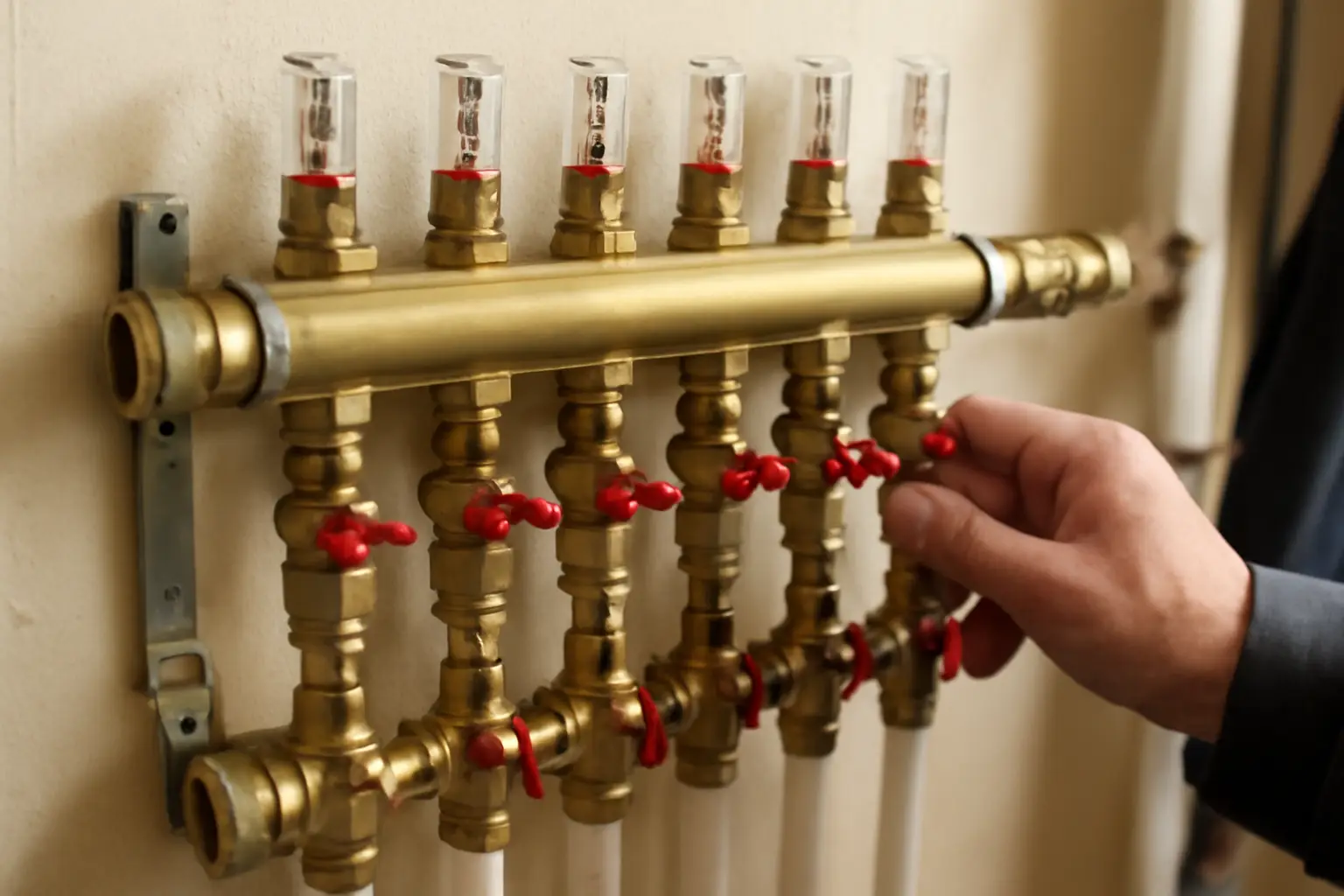

Регулировка коллектора тёплого пола с расходомерами
Регулировка коллектора с расходомерами сводится к балансировке — установке для каждого контура своего расхода теплоносителя, соответствующего длине трубы и площади помещения. Расходомер (флоуметр) — прозрачная колба с поплавком и кольцом-регулятором на подающей группе коллектора, по нему выставляют литры в минуту, ориентируясь на проектные значения или расчёт по площади. Без балансировки одни контуры перегреваются, другие остаются холодными, даже если насос и котёл работают исправно.
Коротко:
- Расход настраивают только на подающей группе, обратка остаётся полностью открытой.
- Ориентировочный расход — 0,3–0,5 л/мин на 1 м² пола, точнее — по проектному расчёту.
- Балансировку делают при работающем насосе и открытых всех контурах одновременно.
- После первой настройки система «садится» несколько дней, повторная подстройка — обычная практика.
Что такое расходомер и где он стоит
Расходомер устанавливают на коллекторной подающей группе — той, что подаёт горячую воду от насосно-смесительного узла в контуры пола. На обратной группе, куда возвращается остывший теплоноситель, стоят обычные регулировочные вентили или термостатические головки, но не измерительные шкалы. Такое разделение принято у большинства производителей: Rehau, Uponor, Valtec, Danfoss, Meibes выпускают коллекторы схожей конструкции, различия — в оформлении шкалы и шаге резьбы регулировочного кольца.
Колба расходомера прозрачная, внутри — поплавок белого или красного цвета. Шкала нанесена либо прямо на корпус, либо на отдельное кольцо, которое поворачивается относительно поплавка. Вращение верхнего кольца изменяет проходное сечение клапана: по часовой стрелке расход обычно уменьшается, против — увеличивается, но у некоторых моделей направление обратное, и это стоит проверить по стрелке или маркировке на корпусе конкретного изделия.
Расчёт нужного расхода для каждого контура
Точный расход берут из проекта тёплого пола, где для каждой петли указаны длина трубы, шаг укладки и тепловая нагрузка. Если проекта нет, применяют упрощённый ориентир: 0,4–0,5 л/мин на квадратный метр отапливаемой площади при шаге укладки 15–20 см. Для помещений с повышенными теплопотерями — угловые комнаты, эркеры, помещения с большими окнами — расход увеличивают на 15–20% по сравнению с соседними контурами той же площади.
Длина петли также влияет на настройку: чем длиннее контур, тем больше гидравлическое сопротивление и тем сильнее нужно открывать расходомер, чтобы добиться того же расхода, что и у короткой петли. На практике для контуров длиной свыше 80–90 м расход выставляют на 10–15% выше расчётного, компенсируя потери давления по длине трубы.
Порядок настройки на практике
Перед регулировкой коллектора тёплого пола с расходомерами систему заполняют теплоносителем и удаляют воздух из каждого контура — через воздухоотводчики на коллекторе или сливные краны. Насос включают на рабочую скорость, все контуры оставляют открытыми полностью, термоголовки на сервоприводах (если они есть) снимают или переводят в ручной режим, чтобы они не перекрывали поток во время настройки.
Затем поочерёдно, начиная с самого длинного контура, устанавливают расходомеры на расчётные значения, поворачивая верхнее кольцо до нужной отметки по поплавку. Настройка одного контура немного меняет распределение потока в остальных, поэтому проход по кругу повторяют два-три раза, пока показания на всех расходомерах не стабилизируются близко к целевым значениям с отклонением не более 10%.
После первичной настройки систему оставляют работать несколько дней в обычном режиме и проверяют равномерность нагрева полов — на ощупь или тепловизором. Небольшая донастройка после пробной эксплуатации — обычное дело, не признак ошибки монтажа.
Отличия моделей и шкал
У коллекторов Valtec и Rehau шкала расходомера нанесена в литрах в минуту непосредственно на прозрачном кольце, и настройка выполняется вращением этого кольца относительно неподвижного корпуса. У некоторых моделей Uponor расходомер встроен в термостатический клапан, и расход регулируется тем же элементом, что и температура — это требует внимательности, чтобы не спутать регулировку расхода с настройкой термоограничителя.
Диапазон измерения также различается: бытовые коллекторы обычно рассчитаны на 0,5–5 л/мин на контур, промышленные — на больший расход. Если поплавок упирается в верхний или нижний предел шкалы, это означает, что расчётный расход выходит за пределы возможностей конкретной модели расходомера, и нужен коллектор с другим диапазоном или перераспределение контуров.
Типичные ошибки при балансировке
Частая ошибка — настройка контуров по одному, при закрытых остальных: в этом случае каждый контур получает избыточный расход, а после открытия соседних показания сбиваются, и приходится начинать заново. Балансировку выполняют только при всех открытых контурах и рабочем насосе.
Вторая распространённая проблема — попытка регулировать расход на обратной, а не на подающей группе. Вентили на обратке предназначены для полного перекрытия контура при ремонте или для термостатических головок, точной дозировки расхода они не дают.
Также ошибаются, ориентируясь на давление на манометре насосной группы вместо показаний расходомеров: давление отражает общее сопротивление системы, а не распределение потока между отдельными петлями, и по нему точно сбалансировать контуры не удаётся.
Сезонные и эксплуатационные особенности
В межсезонье, когда нагрузка на отопление снижена, расходомеры можно временно подкорректировать в сторону уменьшения общего расхода без нарушения пропорций между контурами — это делают понижением температуры на смесительном узле, а не перенастройкой каждого расходомера отдельно. Полную повторную балансировку проводят при смене напольного покрытия, перепланировке с изменением площади отопления или после ремонта отдельного контура.
Со временем в системе накапливается воздух и мелкий шлам, особенно в первый отопительный сезон после монтажа — это влияет на показания расходомеров и создаёт ложное впечатление разбалансировки. Перед повторной настройкой стоит сначала промыть систему и удалить воздух, а затем уже корректировать положение колец.
Практический вывод
Настройку начинают с расчёта расхода по площади и длине каждого контура, затем поочерёдно выставляют значения на расходомерах при полностью открытых петлях и работающем насосе, повторяя круг регулировки два-три раза. Регулировку выполняют только на подающей группе, обратные вентили оставляют открытыми. После нескольких дней работы систему проверяют на равномерность нагрева и корректируют показания при необходимости. Если поплавок выходит за пределы шкалы или контуры упорно не балансируются, причина обычно в неучтённом сопротивлении длинной петли, воздухе в системе или несоответствии диапазона расходомера расчётным значениям — тогда стоит свериться с паспортом конкретной модели коллектора или обратиться в организацию, выполнявшую монтаж.
