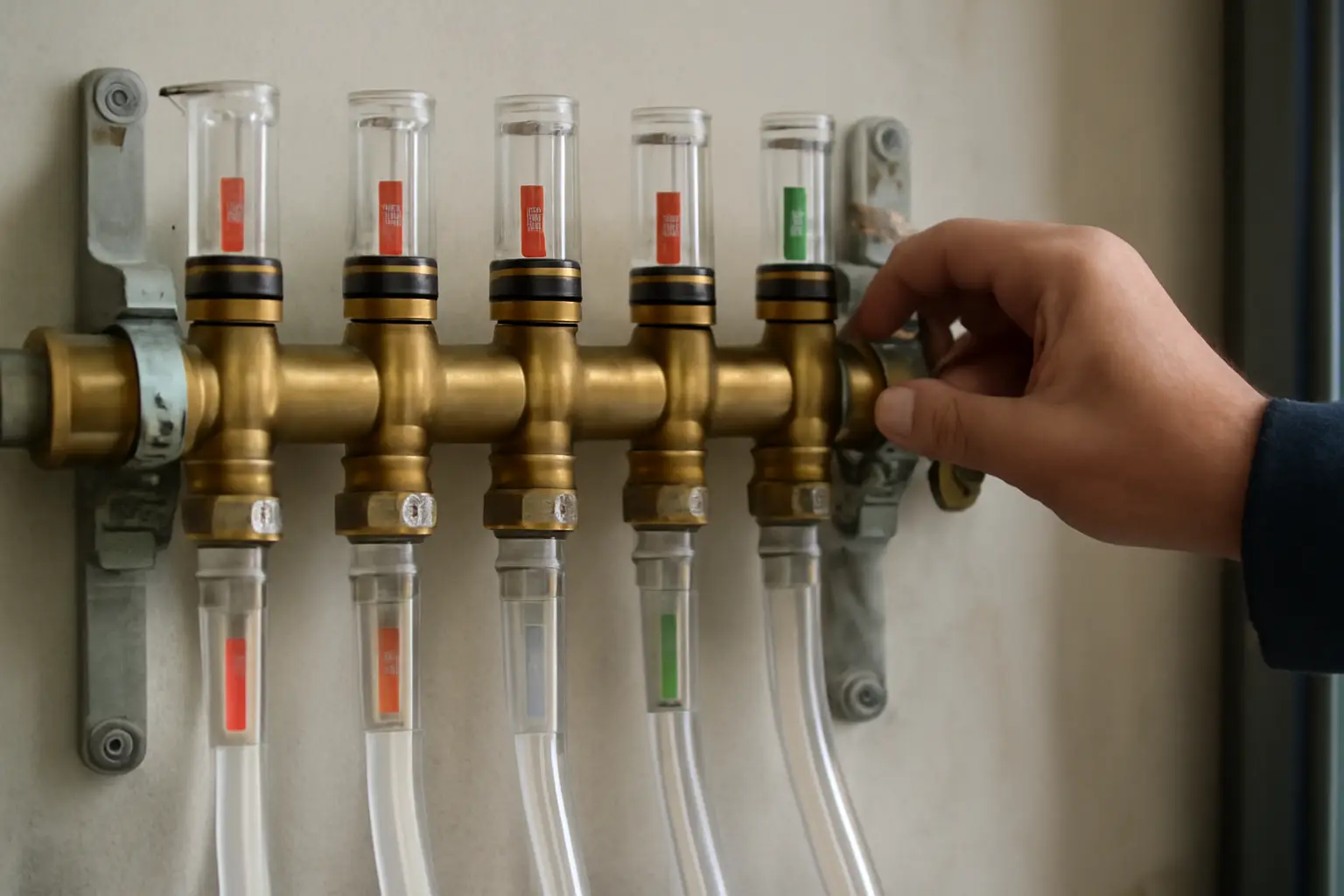

Коллектор тёплого пола настраивают по расходу контура, а не на глаз
Регулировка коллектора тёплого пола с расходомерами сводится к тому, чтобы выставить на каждой петле расход теплоносителя, соответствующий её длине и площади обогрева. Короткие контуры перекрывают, длинные — открывают почти полностью. Ориентир — не деления на шкале, а фактическая температура поверхности пола и разница между подачей и обраткой на каждом контуре, которую проверяют термометром через 20–30 минут после запуска системы.
Что нужно знать до того, как крутить расходомеры
Без проектных данных балансировка превращается в гадание. Нужны хотя бы приблизительные цифры: длина трубы каждого контура, шаг укладки, площадь помещения. Если проекта нет, длину можно прикинуть по счётчику трубы на входе в петлю или по расходу материала при монтаже — обычно эти цифры записывают в акт скрытых работ или сохраняют в чеке.
Расход на контур считают по простой логике: чем длиннее петля и больше площадь, тем больше литров в минуту через неё нужно прогнать, чтобы теплоноситель не остывал по дороге и отдавал тепло равномерно. Для жилых помещений с шагом укладки 15–20 см обычно ориентируются на 0,3–0,6 л/мин на каждые 10 м² при разнице температур подачи и обратки в 5–8 °C. Точный расчёт делает проектировщик с учётом теплопотерь конкретной комнаты, но для домашней настройки этих ориентиров достаточно.
Порядок действий на коллекторе
Перед тем как крутить расходомеры, систему нужно заполнить, стравить воздух из каждой петли по очереди и дать котлу или насосной группе выйти на рабочий режим. Затем действуют так:
- Открывают все расходомеры полностью и запускают циркуляцию минут на 15–20, чтобы система прогрелась.
- Проверяют температуру подачи на входе в коллектор — она должна соответствовать настройке смесительного узла, обычно 35–45 °C для тёплого пола.
- Замеряют температуру обратки на каждом контуре отдельно, прикладывая термометр или бесконтактный пирометр к трубе сразу за расходомером.
- Контур с наименьшей разницей между подачей и обраткой считают самым нагруженным — его оставляют максимально открытым, это точка отсчёта.
- Остальные контуры прикрывают постепенно, пока разница температур на них не сравняется с эталонным контуром.
- После каждой корректировки выжидают 10–15 минут — расходомер реагирует не сразу, система выходит на новый баланс с задержкой.
Важно не путать регулировку расходомеров с настройкой термоголовок или сервоприводов — это разные узлы. Расходомеры задают базовый гидравлический баланс, а термоголовки потом донастраивают температуру по комнатным термостатам. Если начать с термоголовок при разбалансированных расходомерах, система будет постоянно скакать и не выйдет на стабильный режим.
Как проверить результат без приборов
Если термометра под рукой нет, можно ориентироваться на ощупь: через 30–40 минут работы все обратные трубы на коллекторе должны быть примерно одинаково тёплыми на ощупь, разница в 3–4 °C рукой уже различима. Ещё один способ — тепловизор или обычный градусник, приложенный к полу в разных комнатах: перепад больше 2 °C между соседними помещениями с одинаковым напольным покрытием говорит о неверной балансировке.
Контуры в угловых комнатах и с большими окнами часто требуют расхода на 15–20% выше расчётного — теплопотери там выше, и стандартная формула по площади их недооценивает. Это нормально, коррективы вносят по факту, а не слепо следуют таблице.
Сводная таблица ориентировочных расходов
| Длина петли, м | Площадь обогрева, м² | Расход, л/мин | Разница подача/обратка, °C |
|---|---|---|---|
| до 60 | 7–10 | 0,3–0,4 | 7–8 |
| 60–80 | 10–14 | 0,4–0,5 | 6–7 |
| 80–100 | 14–18 | 0,5–0,7 | 5–6 |
| более 100 | 18–22 | 0,7–0,9 | 4–5 |
Цифры справочные, для труб 16–17 мм с шагом укладки 15–20 см. При другом диаметре или шаге укладки расход пересчитывают, точные значения даёт гидравлический расчёт проекта или производитель коллектора в паспорте изделия.
Частые ошибки при настройке
Чаще всего расходомеры выставляют одинаково на всех контурах просто потому, что так проще, — и получают перегретые маленькие комнаты рядом с недогретыми большими. Вторая типичная ошибка — регулировка сразу после запуска, пока система не прогрелась и показания температуры нестабильны: корректировки в этот момент почти всегда приходится переделывать заново. Третья — попытка компенсировать разбалансировку насосом, увеличивая общий расход через систему: это только перегружает короткие контуры ещё сильнее, а длинные так и остаются недогретыми. И отдельная беда — забытый воздух в одном из контуров: расходомер на нём будет показывать движение, а по факту петля почти не работает, пока воздушная пробка не стравлена вручную через воздухоотводчик на коллекторе.
Когда балансировка не помогает
Если после нескольких попыток разница температур на контурах не сходится, а один-два контура упорно остаются холодными при полностью открытом расходомере — проблема обычно не в настройке, а в самой петле: перегиб трубы, засор, завоздушенность, которая не стравливается стандартным способом, или ошибка в проекте, когда контур слишком длинный для выбранного диаметра трубы и насоса не хватает мощности продавить через него нужный расход. В этом случае помогает промывка контура под давлением или пересмотр гидравлического расчёта — это уже не вопрос настройки коллектора, а ремонт или проектная ошибка, и разбираться с этим лучше со специалистом, который выезжал на монтаж.
Частые вопросы
Можно ли настроить коллектор без термометра?
Приблизительно можно, ориентируясь на ощущения от температуры пола в разных комнатах и на тепло обратных труб на ощупь. Но точная балансировка без замера температуры или расхода почти всегда даёт перекос в 2–3 °C между помещениями, который не всегда заметен сразу, но выливается в лишний расход энергии и жалобы на холодный угол зимой.
Как часто нужно перепроверять настройку расходомеров?
Один раз после монтажа и после любого изменения в системе — замены насоса, добавления контура, ремонта одной из петель. В остальное время расходомеры не сбиваются сами, если их случайно не задели при уборке или обслуживании коллектора.
Что делать, если на коллекторе нет шкалы с литрами, только деления?
Такие расходомеры настраивают по относительным делениям, ориентируясь не на абсолютные литры, а на разницу температур между контурами — метод из раздела про порядок действий работает одинаково для любой шкалы. Абсолютные цифры расхода нужны только для точного проектного расчёта, для домашней балансировки хватает относительной настройки.
Нужно ли перекрывать контур в незанятой комнате полностью?
Лучше не перекрывать полностью, а оставить минимальный расход — 10–15% от рабочего. Полное перекрытие контура надолго приводит к застою теплоносителя, коррозии в трубе и завоздушиванию, которое потом трудно устранить без полной промывки петли.
