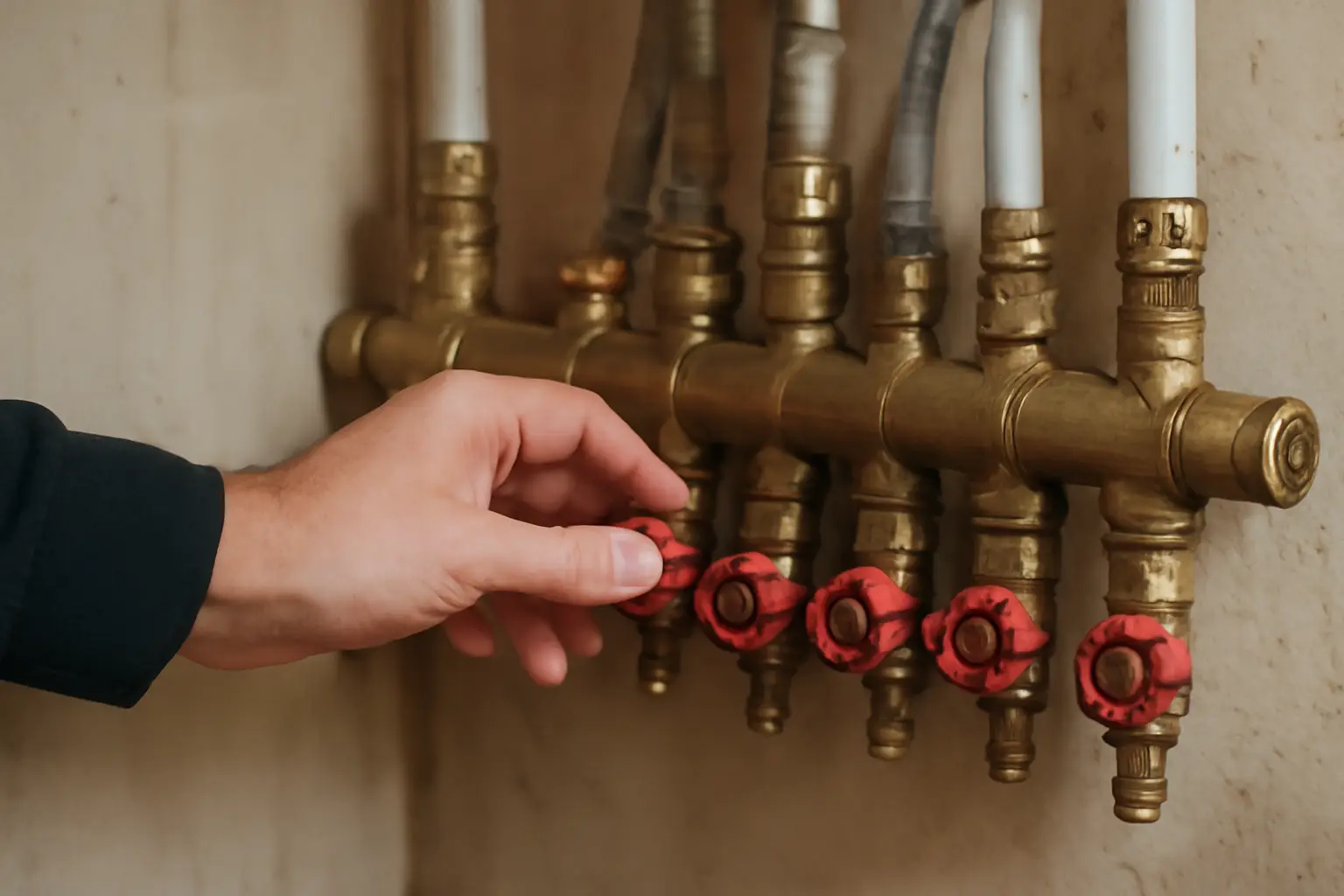

Как отрегулировать коллектор тёплого пола

Обновлено 4 сентября 2026 г. · Тёплый пол

Способов настройки коллектора тёплого пола — восемь-девять, но большинству хватает одного: балансировки контуров по расходомерам с последующей корректировкой по температуре пола в комнатах. Если времени мало и система обычная — с ротаметрами и без смесительного узла, — начинать нужно именно с неё. Остальные варианты нужны, когда контуры сильно различаются по длине, в доме есть комнаты с разной желаемой температурой или система оснащена автоматикой.

Ручная балансировка расходов

Балансировка по расходомерам на глаз

Подходит для небольших систем с двумя-четырьмя контурами примерно одинаковой длины. На каждом расходомере (ротаметре) коллектора есть шкала в литрах в минуту и регулировочное кольцо или винт. Открывают все контуры полностью, включают циркуляционный насос, затем поочерёдно прикрывают те контуры, где расход визуально выше остальных, добиваясь примерно равных показаний.

Метод грубый: он не учитывает разницу в теплопотерях помещений и длину труб. После такой настройки полы в маленьких комнатах часто перегреваются, а в больших — не догреваются. Годится как первый шаг перед точной подстройкой по температуре.

Балансировка по расчётному расходу для каждого контура

Способ для тех, у кого есть проектная документация или хотя бы длина и шаг укладки труб по каждому контуру. Расход на контур рассчитывается исходя из площади помещения, шага укладки и требуемой тепловой мощности; типовое значение — от 0,3 до 0,6 л/мин на каждые 10 м² при шаге 15–20 см, но точная цифра зависит от диаметра трубы, температуры теплоносителя и теплопотерь комнаты.

Расходомер на коллекторе выставляют на расчётное значение и не трогают дальше без крайней нужды. Отличие от настройки «на глаз» — здесь ориентируются на цифры, а не на визуальное равенство расходов, поэтому результат предсказуемее. Минус — расчёт нужно делать заранее или заказывать у монтажника, кустарные прикидки часто ошибаются.

Балансировка по температуре обратки

Более точный вариант ручной настройки, доступный, если на коллекторе есть термометры на подающей и обратной линии каждого контура (либо переносной пирометр). Систему запускают, дают выйти на режим 30–60 минут, затем смотрят разницу температур подачи и обратки на каждом контуре: она должна быть примерно одинаковой, обычно в пределах 5–10 °C в зависимости от системы.

Если разница на каком-то контуре меньше остальных — расход через него слишком велик, ротаметр прикрывают. Если больше — расход недостаточен, контур приоткрывают. От предыдущего способа отличается тем, что настройка идёт по реальному тепловому эффекту, а не по расчётной цифре, поэтому учитывает и ошибки монтажа, и особенности конкретного помещения.

Регулировка температуры и автоматика

Термоголовки на коллекторе

Термостатические головки или сервоприводы ставят на каждый контур поверх регулировочного клапана, чтобы автоматически перекрывать подачу теплоносителя при достижении заданной температуры воздуха или пола. От ручных расходомеров это отличается принципиально: там задают постоянный расход, здесь — целевую температуру, а расход клапан подгоняет сам, открываясь и закрываясь.

Подходит для домов с разными требованиями к температуре в комнатах — например, спальня прохладнее гостиной. На что обратить внимание: термоголовки без электроники реагируют медленно, с задержкой в десятки минут, поэтому резких перепадов ждать не стоит, а слишком частая ручная перенастройка целевой температуры сбивает систему в целом.

Сервоприводы с комнатными термостатами

Следующий уровень автоматизации: вместо термоголовки на клапан ставится электрический сервопривод, управляемый термостатом из комнаты. Такой вариант выбирают, когда в доме уже есть или планируется система «умного дома» либо просто хочется точного поддержания температуры без ручной подстройки коллектора.

Отличие от механических термоголовок — быстрая и точная реакция, термостат учитывает не температуру трубы, а температуру воздуха в помещении. Минус — цена и необходимость прокладки проводки или беспроводного модуля к каждому приводу, что усложняет монтаж в готовом доме.

Смесительный узел и температура теплоносителя на входе в коллектор

Это регулировка не отдельных контуров, а всего коллектора сразу. Трёхходовой или термостатический смесительный клапан подмешивает горячую воду из котла к обратке тёплого пола, снижая температуру подачи до нужных 30–45 °C. Настраивают его один раз при пусконаладке, задавая целевую температуру на термоголовке клапана, и корректируют только при смене сезона или при жалобах на общий перегрев или недогрев всех контуров одновременно.

От регулировки отдельных контуров это отличается масштабом: если один пол холодный, а остальные нормальные — дело в балансировке контуров, а не в смесительном узле. Если холодно или жарко везде одновременно — проверять нужно именно узел смешения и настройки котла.

Особые случаи и повторная настройка

Контуры разной длины в одной системе

Когда один контур — 40 м, а соседний — 120 м, простое равенство расходов на ротаметрах даёт неверный результат: короткий контур перегреет комнату, длинный не прогреет. В этом случае расход на длинный контур нужно выставлять заметно выше, а балансировку вести не по равенству цифр на расходомерах, а по расчёту или по итоговой температуре пола, измеренной напольным термометром через несколько часов работы.

Частая ошибка — обратный подход: монтажники по привычке выравнивают показания ротаметров, не глядя на длину контуров, и потом жалуются, что регулировка коллектора тёплого пола не помогает выровнять температуру в комнатах.

Настройка после простоя, ремонта или завоздушивания

Если система стояла отключённой всё лето или после ремонта в контурах появился воздух, перед балансировкой нужно сначала прокачать и удалить воздух через воздухоотводчики на коллекторе, иначе показания расходомеров будут скакать и никакая настройка не даст стабильного результата. После прокачки балансировку контуров повторяют заново — старые значения на ротаметрах после ремонта или долгого простоя не гарантия правильной работы.

Отдельный случай — падение давления в системе за отопительный сезон. Перед регулировкой стоит проверить манометр на коллекторе или в котельной и подпитать систему при необходимости, иначе низкое давление даст заниженные показания расхода на всех контурах одновременно.

Автоматическая погодозависимая балансировка

Более сложные системы используют электронные балансировочные клапаны или контроллер, который сам меняет расход по каждому контуру в зависимости от температуры на улице и показаний датчиков в помещениях. Такой вариант выбирают в основном для больших домов с десятью и более контурами, где ручная балансировка занимает часы и требует повторения при каждой смене погоды.

Отличие от предыдущих способов — не нужно вручную подстраивать коллектор при смене сезона, но настройка самого контроллера и датчиков — задача для специалиста, самостоятельно её обычно не делают. При сбоях в такой системе первым делом проверяют питание контроллера и целостность датчиков, а не расходомеры на коллекторе.
