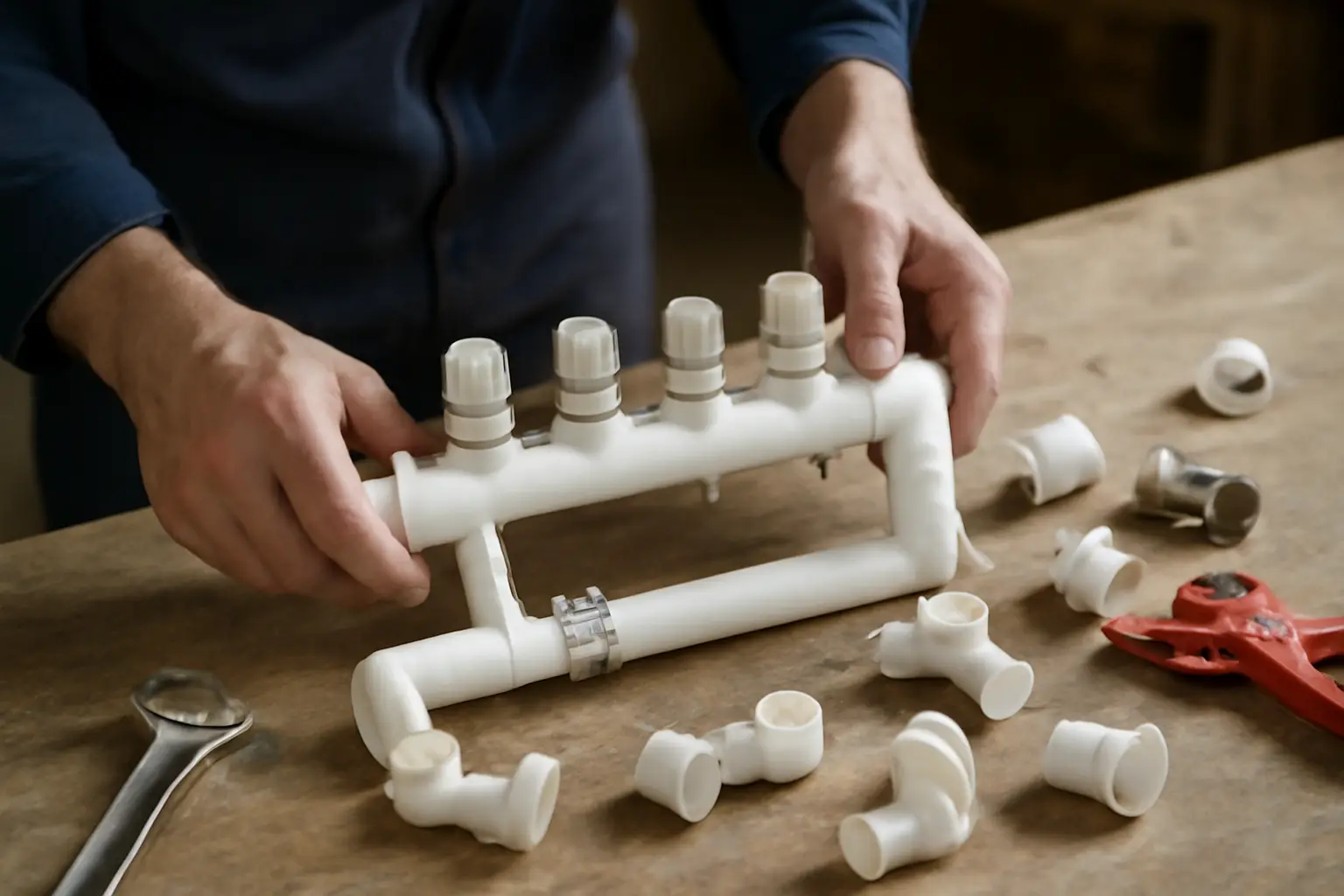

Коллектор для теплого пола из полипропилена своими руками

Обновлено 4 сентября 2026 г. · Тёплый пол

Собрать коллектор для теплого пола своими руками из полипропилена можно семью способами, и они делятся не по цене, а по тому, нужна ли балансировка контуров. Если времени мало и дом небольшой с одним-двумя контурами примерно равной длины — берите гребенку из тройников на сварке, это самый быстрый и дешевый вариант. Если контуров четыре и больше и они разной длины, без ротаметров или хотя бы шаровых кранов на каждом выходе система не заработает равномерно.

Простые коллекторы без регулировки — для черновых и временных схем

Гребенка из тройников на сварке

Классика: берете отрезок трубы диаметром 32 или 40 мм, впаиваете в него тройники с переходом на 20 или 25 мм — по числу контуров. С обеих сторон гребенки ставите заглушки или переход на подачу и обратку от котла. Паяльник для полипропилена нужен обычный, насадки под диаметр трубы и отводов.

Подходит для тех, кто уже варил полипропилен хотя бы раз — навык нужен минимальный. Минус — расход через каждый контур не регулируется, и если контуры разной длины, теплые полы будут прогреваться неравномерно. Для одного-двух помещений с похожими контурами это не критично, для дома с пятью комнатами — уже проблема.

Коллектор на резьбовых компрессионных фитингах

Тот же принцип, но вместо сварки — тройники с накидными гайками и обжимными кольцами. Собирается без паяльника, разбирается гаечным ключом, если нужно переделать схему или заменить участок.

По теме: Коллектор для тёплого пола: принцип работы простыми словами и Коллектор тёплого пола настраивают по расходу контура, а не на глаз.

Годится для тех, кто не хочет возиться со сваркой или собирает временный контур на даче. Компрессионные фитинги под полипропилен стоят дороже сварных тройников, и на каждом соединении есть риск подтекания при перепаде температуры — раз в сезон стоит проверять затяжку.

Коллекторы с балансировкой контуров — для жилых помещений

Гребенка с шаровыми кранами на каждом выходе

К тройникам на сварке добавляются полипропиленовые шаровые краны перед каждым отводом. Кран не даст точной цифры расхода, но позволит перекрыть контур полностью или прикрыть наполовину, если одна комната перегревается.

Это средний по сложности вариант: балансировка получится приблизительной, на глаз, по температуре пола и обратки. Для трех-четырех контуров разной длины хватает, для системы с точным расчетом теплопотерь по комнатам — нет.

Гребенка с ротаметрами

На подающую линию вместо простых кранов ставятся расходомеры — ротаметры с полипропиленовой резьбой 3/4 или 1 дюйм. Каждый контур получает свой показатель расхода в литрах в минуту, и настройка идет по расчетным цифрам, а не на глаз.

Вариант подходит тем, кто делал теплотехнический расчет или хотя бы прикинул длину и шаг каждого контура. Ротаметры сами по себе не из полипропилена — это латунный узел с прозрачной шкалой, который врезается в собранную полипропиленовую гребенку через переходную муфту. Отличие от предыдущего варианта — не в трубе, а в точности настройки.

Комбинированный вариант: ПП труба с седельными отводами

Основная магистраль варится из трубы 40 или 50 мм, а отводы к контурам делаются не тройниками, а седельными накладками — они привариваются сбоку без разрезания основной трубы. Такой способ используют, когда число контуров заранее не определено и гребенку хочется удлинять по ходу монтажа.

Подходит для больших домов, где план разводки менялся уже после начала работ. Седельные отводы под полипропилен встречаются реже обычных тройников, искать их придется по строительным базам или заказывать у поставщика фитингов.

Альтернативы и доработки

Полипропиленовая гребенка с переходом на заводской коллекторный блок

Половина конструкции — самодельная труба с тройниками, вторая половина — покупной коллекторный блок с расходомерами и термоклапанами на резьбе. Переход делается через фитинг с наружной резьбой 1 дюйм, впаянный в полипропилен.

Смысл в том, чтобы сэкономить на магистральной части и вложиться только в узел точной настройки. Для человека, который варит трубы, но не хочет разбираться с расходомерами, — рабочий компромисс. На сварном участке важно не перегреть фитинг с резьбой: пластиковая резьбовая часть плавится при том же режиме, что и труба, и перетяжка после остывания срывает нить.

Секционная сборка из крестовин с запасом на расширение

Вместо тройников используются крестовины, и с одной стороны каждой ставится заглушка вместо отвода. Если позже понадобится добавить контур, заглушку срезают и впаивают новый отрезок с тройником — без переделки всей гребенки.

Вариант для тех, кто строит дом поэтапно и не уверен в итоговом числе комнат с подогревом пола. Расход материала выше обычной гребенки процентов на двадцать, но переделка в будущем обходится дешевле, чем разбор готовой сварной конструкции.

Отдельно про ошибки. Чаще всего гребенку варят из трубы того же диаметра, что и контуры теплого пола — 20 или 25 мм, — и на выходе получают слабый напор на дальних отводах. Магистраль коллектора должна быть минимум на один шаг толще, обычно 32–40 мм на четыре-шесть контуров. Вторая частая ошибка — отсутствие воздухоотводчика и сливного крана на самой гребенке: без них продувка системы после монтажа превращается в разбор половины конструкции. Третья — сборка гребенки без учета направления потока: подающую и обратную часть путают местами, и балансировочные краны или ротаметры оказываются не там, где положено по паспорту насосно-смесительного узла. Перед сваркой стоит один раз разложить все фитинги сухим способом и сверить со схемой из инструкции к насосной группе.
