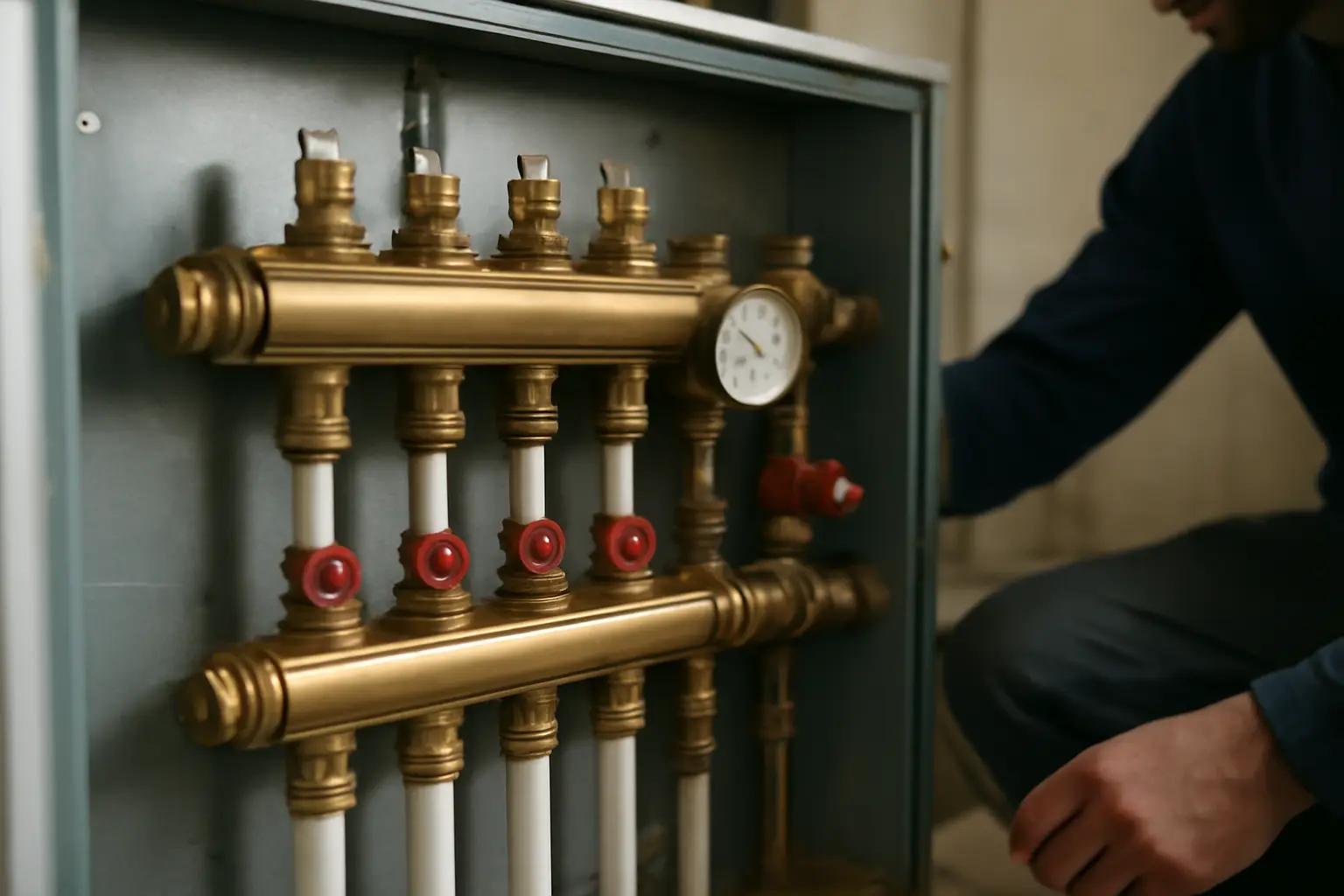

Коллектор для тёплого пола: принцип работы простыми словами
Коллектор для тёплого пола — это узел, который берёт теплоноситель из одной трубы от котла и раздаёт его по нескольким контурам пола, а затем собирает обратку со всех контуров в одну трубу назад к котлу. По сути это гребёнка с несколькими выходами: одна половина подаёт горячую воду, вторая принимает остывшую. Без коллектора невозможно запитать больше одного контура тёплого пола от одного источника тепла — трубы просто не с чем соединить.
Из чего состоит коллекторный узел
Коллектор редко продаётся как одна деталь — обычно это набор из нескольких элементов, которые собираются в общий блок. В комплект входят:
- гребёнка подачи — труба с несколькими выходами, куда подключаются контуры пола;
- гребёнка обратки — вторая труба, куда стекается остывший теплоноситель;
- расходомеры (роторные вставки) на подаче — показывают, сколько теплоносителя идёт в каждый контур;
- термостатические клапаны на обратке — регулируют или полностью перекрывают поток по сигналу термоголовки или сервопривода;
- смесительный узел с трёхходовым или термостатическим клапаном — понижает температуру воды из котла до нужной для пола;
- насосная группа — циркуляционный насос, который прогоняет воду через все контуры;
- воздухоотводчики и сливные краны на обеих гребёнках.
Весь этот набор прячут в металлический шкаф, который врезают в стену или ставят рядом с распределительным щитком отопления.
Как коллектор регулирует температуру
Котёл гонит воду с температурой 60–80 градусов, а для тёплого пола нужно 30–45 градусов — иначе стяжка перегреется, а покрытие может деформироваться. Смесительный узел на коллекторе подмешивает к горячей воде из котла остывшую обратку из контуров пола, снижая температуру до безопасной. Делает это либо термостатический клапан с настроенной вручную температурой, либо трёхходовой клапан с сервоприводом, который управляется от термостата в комнате. Пока температура на выходе не достигнет заданной, клапан продолжает подмешивать обратку; как только достигла — пропускает больше горячей воды с подачи.
Зачем нужны расходомеры и балансировка контуров
У контуров пола разная длина: один идёт под маленькую ванную в пять метров трубы, другой — под большую гостиную в восемьдесят метров. Если пустить в них одинаковый напор, короткий контур прогреется быстрее и заберёт себе больше теплоносителя, а длинный останется холодным. Расходомеры на подаче показывают литраж по каждому контуру, и монтажник вручную прикручивает кольцо-ограничитель на каждом расходомере, выравнивая поток — это называется балансировкой. Без балансировки пол прогревается пятнами: где-то жарко, где-то едва тёплый, и никакая автоматика это не исправит, потому что причина не в температуре, а в неравномерном расходе.
Роль насосной группы
Циркуляционный насос создаёт напор, который проталкивает воду через все контуры сразу, преодолевая их гидравлическое сопротивление. Чем больше контуров и чем они длиннее, тем мощнее нужен насос — на маленькую квартиру хватает встроенного насоса в смесительном узле, на дом с десятком контуров ставят отдельный насос с тремя скоростями. Насос обычно стоит на обратке коллектора, ближе к выходу в сторону котла, хотя в некоторых готовых узлах его размещают на подаче — принципиально это не меняет работу, важна только сама циркуляция.
Автоматическое управление контурами
На термостатические клапаны обратки часто ставят сервоприводы — небольшие электротермические головки, которые открывают или закрывают клапан по сигналу комнатного термостата. Когда в комнате достигнута заданная температура, термостат обесточивает сервопривод, клапан закрывается, и поток в этот контур останавливается, пока воздух не остынет. Так каждая комната получает свою температуру независимо от других, хотя все контуры питаются от одного коллектора и одного смесительного узла.
| Элемент коллектора | Функция | Что бывает, если его нет или он неисправен |
|---|---|---|
| Смесительный узел | Снижает температуру теплоносителя для пола | Перегрев стяжки, риск повредить покрытие |
| Расходомеры | Показывают и позволяют регулировать расход по контуру | Неравномерный прогрев, холодные зоны |
| Термоклапаны с сервоприводами | Открывают и закрывают отдельные контуры | Нельзя управлять комнатами отдельно |
| Циркуляционный насос | Создаёт напор для движения воды по контурам | Вода не движется, пол не греется |
| Воздухоотводчик | Стравливает воздух из системы | Воздушные пробки, шум, локальный недогрев |
Частые вопросы
Можно ли обойтись без смесительного узла на коллекторе?
Только если у вас отдельный низкотемпературный контур в котле или конденсационный котёл, настроенный именно на температуру пола, и других отопительных приборов на этой ветке нет. В большинстве частных домов на одном котле висят и радиаторы, и пол, поэтому смесительный узел обязателен — иначе пол получит ту же температуру, что и радиаторы.
Почему один контур холоднее остальных, хотя балансировку делали?
Часто причина в завоздушенности именно этого контура — воздушная пробка мешает нормальной циркуляции, и её не видно на глаз. Стоит открыть воздухоотводчик на коллекторе и спустить воздух, заодно проверив, не закрыт ли случайно расходомер на этом контуре после уборки или ремонта.
Нужен ли отдельный насос, если коллектор уже с насосной группой в комплекте?
Встроенного насоса хватает для одной-двух комнат с тёплым полом при коротких контурах. Если контуров больше пяти-шести или дом большой, встроенный насос может не создавать нужный напор — тогда ставят дополнительный насос перед коллектором или подбирают насосную группу с более мощным насосом по расчётам из проекта отопления.
Как понять, что коллектор рассчитан правильно для конкретного дома?
Число выходов на коллекторе должно соответствовать числу контуров с запасом в один-два порта на случай перепланировки, а пропускная способность смесительного узла и насоса — суммарной длине труб во всех контурах. Точный подбор делают по проекту тёплого пола с расчётом гидравлики, а не на глаз; если проекта нет, разумнее свериться с продавцом или монтажником по паспортным данным конкретной модели коллектора.
