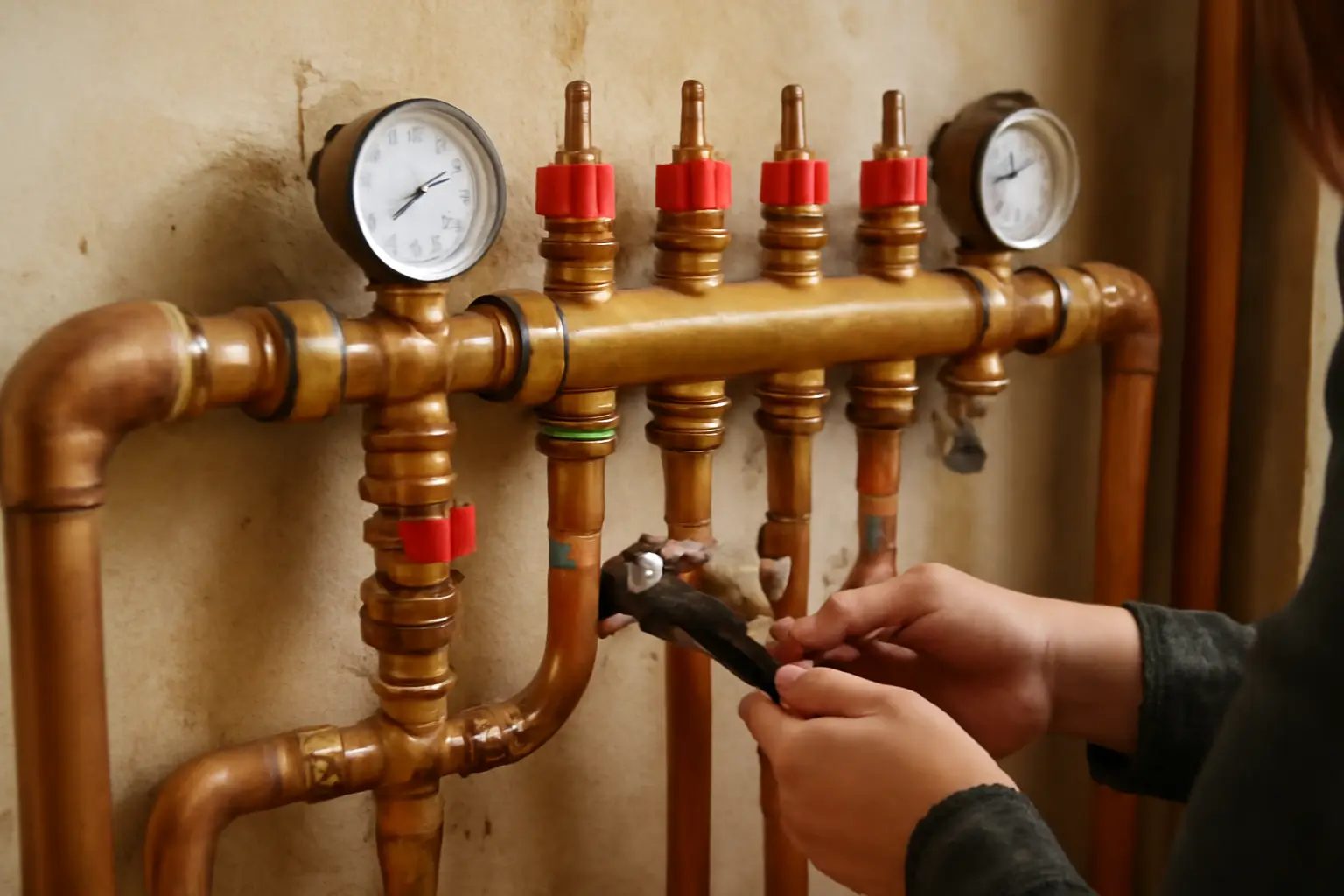

Смесительный узел тёплого пола: как он снижает температуру воды
Смесительный узел понижает температуру воды из котла или центрального отопления с 60-80°C до 35-45°C, подмешивая к ней уже охлаждённую воду из обратной трубы контура тёплого пола. Работает это постоянно, в реальном времени, реагируя на температуру теплоносителя на выходе. Без узла в трубы пола пошла бы вода той же температуры, что и в радиаторы, а это перегрев стяжки, растрескивание покрытия и риск сжечь ноги при ходьбе по полу.
Зачем вообще нужен отдельный узел смешивания
Радиаторное отопление рассчитано на температуру теплоносителя 60-90°C, тёплый пол — на 30-45°C. Если запустить горячую воду из котла прямо в петли пола, стяжка начнёт работать как печка: перепад температур между трубой и поверхностью пола станет резким, покрытие (особенно ламинат или паркет) поведёт, а сама труба будет изнашиваться быстрее из-за постоянных термических нагрузок. Смесительный узел стоит между магистралью отопления и коллектором тёплого пола именно для того, чтобы развести эти два температурных режима.
Из чего состоит узел и как элементы взаимодействуют
Базовый набор один и тот же независимо от модели:
- Термостатический смесительный клапан — сердце узла. Он смешивает горячую воду из подачи с охлаждённой из обратки контура пола в нужной пропорции.
- Циркуляционный насос — прогоняет смешанную воду по петлям пола и возвращает обратно к клапану.
- Обратный клапан — не даёт воде течь в обход насоса, когда он выключен.
- Термометры на подаче и обратке — по ним видно, работает ли смешивание корректно.
- Балансировочные вентили — иногда добавляют для тонкой настройки расхода.
Клапан оснащён термочувствительным элементом (сильфоном с воском или биметаллической пластиной), который реагирует на температуру смешанной воды на выходе. Как только вода прогревается выше заданного порога, клапан автоматически прикрывает поток горячей магистральной воды и увеличивает долю охлаждённой из обратки. Это механическая обратная связь без электроники — именно поэтому такие узлы называют термостатическими, а не электронными.
Принцип работы пошагово
Горячая вода из котла подходит к клапану через один патрубок. Охлаждённая вода из обратки контура тёплого пола подходит через другой. Клапан смешивает их в пропорции, зависящей от текущей температуры смеси на выходе: чем горячее смесь, тем больше клапан прикрывает горячий поток и открывает обратку. Насос забирает готовую смесь и гонит её в коллектор, откуда вода расходится по петлям пола. Пройдя через петли, вода отдаёт тепло стяжке и возвращается в узел уже холодной — она снова идёт на смешивание с горячей магистральной водой. Цикл замкнутый и непрерывный, пока работает насос.
Три типа узлов и чем они отличаются на практике
Разница не только в цене, но и в том, как быстро и точно узел держит заданную температуру.
| Тип узла | Принцип регулировки | Точность | Когда ставят |
|---|---|---|---|
| Термостатический (термоголовка + трёхходовой клапан) | Механическая, по температуре смеси на выходе | ±2-3°C | Частный дом, простой монтаж, не требует электричества для регулировки |
| С термостатической головкой и байпасом | Механическая с ручной подстройкой байпасного винта | ±2°C | Когда нужна более стабильная работа при перепадах давления в системе |
| Электронный (сервопривод + датчики + контроллер) | Программная, по показаниям датчиков температуры пола или воздуха | ±0,5-1°C | Большая площадь, несколько контуров, нужна автоматизация по зонам |
Механические узлы проще в обслуживании и не боятся отключения электричества — клапан продолжает работать чисто на физике теплового расширения воска в термоэлементе. Электронные узлы точнее и позволяют менять температуру по расписанию или из приложения, но требуют питания и в случае отказа контроллера пол может либо перегреться, либо остаться холодным, пока не разберутся с неисправностью.
Двухходовой и трёхходовой клапан — в чём разница
В смесительных узлах встречаются оба типа клапанов, и путать их не стоит. Трёхходовой клапан имеет три патрубка: горячая подача, обратка контура пола и общий выход смеси. Он физически смешивает потоки внутри одного корпуса, и это самый распространённый вариант для тёплого пола. Двухходовой клапан регулирует только количество горячей воды, поступающей в систему, а смешивание происходит за счёт байпаса — отдельной перемычки между подачей и обраткой. Двухходовые схемы чуть менее стабильны при резких перепадах нагрузки, но дешевле и проще в ремонте: там, по сути, один рабочий узел вместо сложной внутренней геометрии трёхходового клапана.
Что чаще всего идёт не так
Самая частая ошибка — установка узла без циркуляционного насоса нужной производительности. Если насос слабый, вода не успевает пройти по всем петлям равномерно, и дальние от коллектора участки пола остаются холодными, хотя термостат на клапане показывает нормальную температуру смеси. Вторая типичная проблема — неправильная настройка порога срабатывания термоголовки: её выставляют "на глаз", а не по факту замера температуры поверхности пола, и в итоге либо перегревают покрытие, либо недогревают помещение. Третья ошибка — забывают про обратный клапан или ставят его в неправильном положении, из-за чего при остановке насоса горячая вода самотёком идёт в контур пола и температура скачет без всякой логики. Если пол греется неравномерно, а термометры на узле показывают вроде бы правильные цифры — первым делом проверяют баланс расходов по петлям на коллекторе, а не сам смесительный узел.
Частые вопросы
Можно ли обойтись без смесительного узла, если котёл настроен на низкую температуру
Теоретически можно, если весь дом отапливается только тёплым полом и котёл специально настроен на температуру подачи 35-40°C. Но на практике почти всегда в доме есть ещё радиаторы или полотенцесушитель, которым нужна вода горячее, и тогда без узла смешивания не обойтись. Даже в системах "только пол" узел часто оставляют — он даёт запас по регулировке и защищает от случайного перегрева при сбое настроек котла.
Как понять, что смесительный узел неисправен
Главный признак — температура на выходе узла (термометр на подаче в коллектор) не совпадает с заданной на термоголовке, причём разница растёт со временем. Также стоит насторожиться, если пол греется рывками: то холодный, то резко горячий — это может говорить о заклинившем клапане или воздухе в системе. Проверка простая: сравнивают показания термометров на входе и выходе узла с ожидаемыми значениями по паспорту клапана.
Нужно ли обслуживать смесительный узел и как часто
Раз в год перед началом отопительного сезона стоит проверить работу насоса (не заклинил ли ротор после летнего простоя), прочистить фильтр грубой очистки, если он есть, и убедиться, что термоголовка свободно двигается. В остальном узел работает без вмешательства человека годами, если вода в системе не слишком жёсткая — накипь на клапане это то, что чаще всего заставляет его снимать раньше срока.
Отличается ли настройка узла для водяного и электрического тёплого пола
Смесительный узел — это часть именно водяного тёплого пола, электрический обогрев работает по другому принципу и никакого смешивания теплоносителя там нет. Если в доме и то, и другое, узел устанавливают только на контур с трубами, а электрические маты регулируются отдельным термостатом без всякого смешивания воды.
