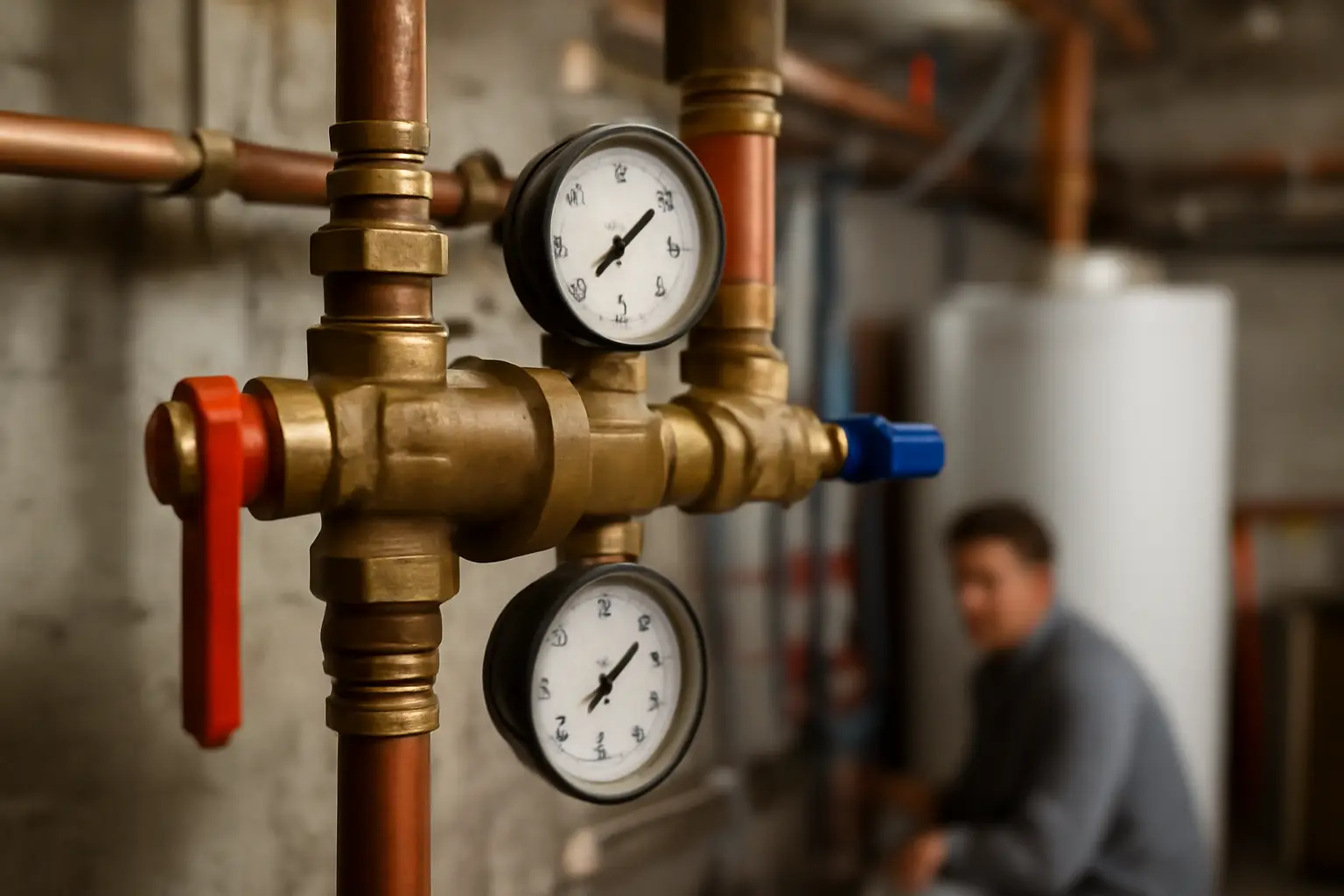

Настройка смесительного узла теплого пола Valtec
Термостатическая головка смесительного узла Valtec обычно имеет шкалу от 1 до 5, где каждое деление соответствует примерно 5–7°C подающей температуры в контурах пола. Настройка сводится к трём шагам: выставить температуру на термоголовке, сбалансировать расход по контурам через расходомеры на коллекторе и подобрать скорость насоса. Без этих трёх операций узел просто смешивает воду наугад, а пол либо не греет, либо перегревается локально.
- Термоголовка Valtec держит температуру смеси, ориентируясь на встроенный термоэлемент — цифры на шкале условны, ориентируются по факту на термометр коллектора
- Балансировка контуров делается расходомерами (ротаметрами) на возвратном коллекторе, а не на подаче
- Насос настраивается на минимальную скорость, при которой все контуры прогреваются равномерно за 20–30 минут
- Байпас с перепускным клапаном защищает котёл или систему от перегрузки, если контуры пола перекрыты термоголовками сервоприводов
Из чего состоит узел и что нужно понять перед настройкой
Смесительный узел Valtec — это узел на подающей магистрали коллектора, куда встроен термостатический клапан (термоголовка с погружным термоэлементом), циркуляционный насос и обратный клапан. Задача узла — смешать горячую воду из котла с остывшей обраткой из контуров пола, чтобы в петли пола шла вода нужной температуры, обычно 35–45°C.
Перед настройкой стоит проверить, что термоэлемент действительно погружён в поток смешанной воды, а не торчит наружу — если он собран неправильно на этапе монтажа, регулировка температуры вообще не будет работать, узел будет пропускать почти неразбавленный теплоноситель из котла.
Термостатическая головка: как выставить нужную температуру
На корпусе термоголовки Valtec нанесена шкала с делениями, но привязка цифр к градусам у разных партий и моделей отличается — это ориентировочная шкала, а не точный термометр. Правильный порядок: выставить среднее положение, дать системе поработать 30–40 минут, замерить температуру на выходе из коллектора обычным контактным термометром или по встроенному термоманометру, если он есть, и подкорректировать положение головки на одно деление в нужную сторону.
Финальная температура подачи для тёплого пола по бетонной стяжке обычно держится в районе 35–40°C, для деревянных конструкций и настильных систем — чуть ниже, 30–35°C, чтобы не пересушивать материал. Точное значение зависит от толщины стяжки, шага труб и утепления пола снизу, поэтому цифры из инструкции — это отправная точка, а не финальный ответ.
Балансировка контуров через расходомеры
На коллекторе Valtec расходомеры (прозрачные трубки с поплавком-индикатором) стоят на обратной линии каждого контура. Балансировка нужна, потому что контуры разной длины и с разным сопротивлением будут разбирать разный расход, если их не выровнять — короткие петли перегреются, длинные останутся холодными.
Порядок действий: сначала открыть все расходомеры полностью, затем поочерёдно прикрывать те контуры, где расход выше расчётного, ориентируясь на паспортные значения из проекта отопления или на приблизительное правило — расход пропорционален площади контура. После прикрытия одного контура расходы на соседних немного меняются, поэтому балансировку делают в два-три прохода, пока показания не стабилизируются.
Без проектных расходов балансировку делают на глаз — по равномерности прогрева пола через час-два после запуска, ощупывая поверхность в разных зонах. Это менее точно, но рабочий вариант для небольших систем на два-четыре контура.
Настройка циркуляционного насоса
Насос в узле Valtec обычно трёхскоростной, механическое переключение скорости на клеммной коробке. Слишком высокая скорость даёт шум в трубах и избыточный расход, из-за которого термоголовка не успевает эффективно смешивать поток. Слишком низкая — контуры прогреваются неравномерно, дальние петли остаются холодными.
Практическое правило: начинать с первой (минимальной) скорости, включать все контуры и смотреть на равномерность прогрева пола за 30–40 минут. Если дальние зоны заметно холоднее, переключаться на вторую скорость. Третья скорость нужна редко — как правило, для больших контуров на большую площадь или при заниженном диаметре труб подачи.
Байпас и защита от перегрузки котла
Если в системе стоят сервоприводы на каждом контуре и термостаты в комнатах, возможна ситуация, когда все контуры перекрыты одновременно — насос начинает работать в закрытый контур, растёт давление и шум. Байпас с перепускным клапаном сбрасывает лишний расход обратно, защищая насос и не давая давлению превысить допустимое.
Перепускной клапан настраивается пружиной на определённое давление открытия — обычно фабричная настройка подходит для большинства бытовых систем, но если насос заметно шумит при закрытых контурах, клапан можно немного ослабить, обратившись к инструкции на конкретную модель узла.
Что меняется от сезона и модели узла
Летом, при отключённом отоплении, узел обычно перекрывают полностью, а термоголовку выставляют на минимум, чтобы избежать паразитной циркуляции через байпас. Осенью и в межсезонье, когда котёл работает на пониженной мощности, температуру на термоголовке часто приходится снижать на одно-два деления относительно зимней настройки — иначе смесь получается горячее нужной из-за низкой температуры обратки.
Модели узлов Valtec различаются диаметром (для труб DN20, DN25, DN32) и мощностью насоса — чем больше площадь пола и число контуров, тем выше должна быть скорость насоса и производительность узла в целом. Для систем с площадью пола свыше 150–200 кв. м штатного узла может не хватать, тогда ставят узел с более мощным насосом или разбивают систему на два коллектора с отдельными узлами.
Частые ошибки при настройке
Самая распространённая ошибка — выставлять температуру на термоголовке по шкале и не проверять её термометром. Вторая — балансировать контуры один раз при первом запуске и не возвращаться к этому вопросу, хотя после ремонта или изменения площади отопления баланс расходов сбивается. Третья — ставить насос на максимальную скорость «на всякий случай», что приводит к шуму и неэффективному смешиванию потока в термоголовке.
Отдельная проблема — воздух в системе после заполнения. Если контуры не были нормально стравлены, расходомеры показывают заниженный расход, и балансировка получается неверной с самого начала. Перед настройкой узла стоит убедиться, что воздух из всех контуров удалён, а давление в системе соответствует паспортному значению для конкретного оборудования.
Практический порядок настройки
Сначала стравить воздух и проверить давление, затем запустить систему на первой скорости насоса и среднем положении термоголовки. Через 30–40 минут замерить температуру на коллекторе термометром, скорректировать термоголовку. После стабилизации температуры перейти к балансировке расходомеров, ориентируясь на проектные значения или на равномерность прогрева пола. Если дальние контуры остаются холодными после балансировки — поднять скорость насоса на одну ступень и повторить проверку. Итоговую настройку стоит зафиксировать — записать деление термоголовки, скорость насоса и положение каждого расходомера, чтобы не искать баланс заново после отключения системы на лето.
