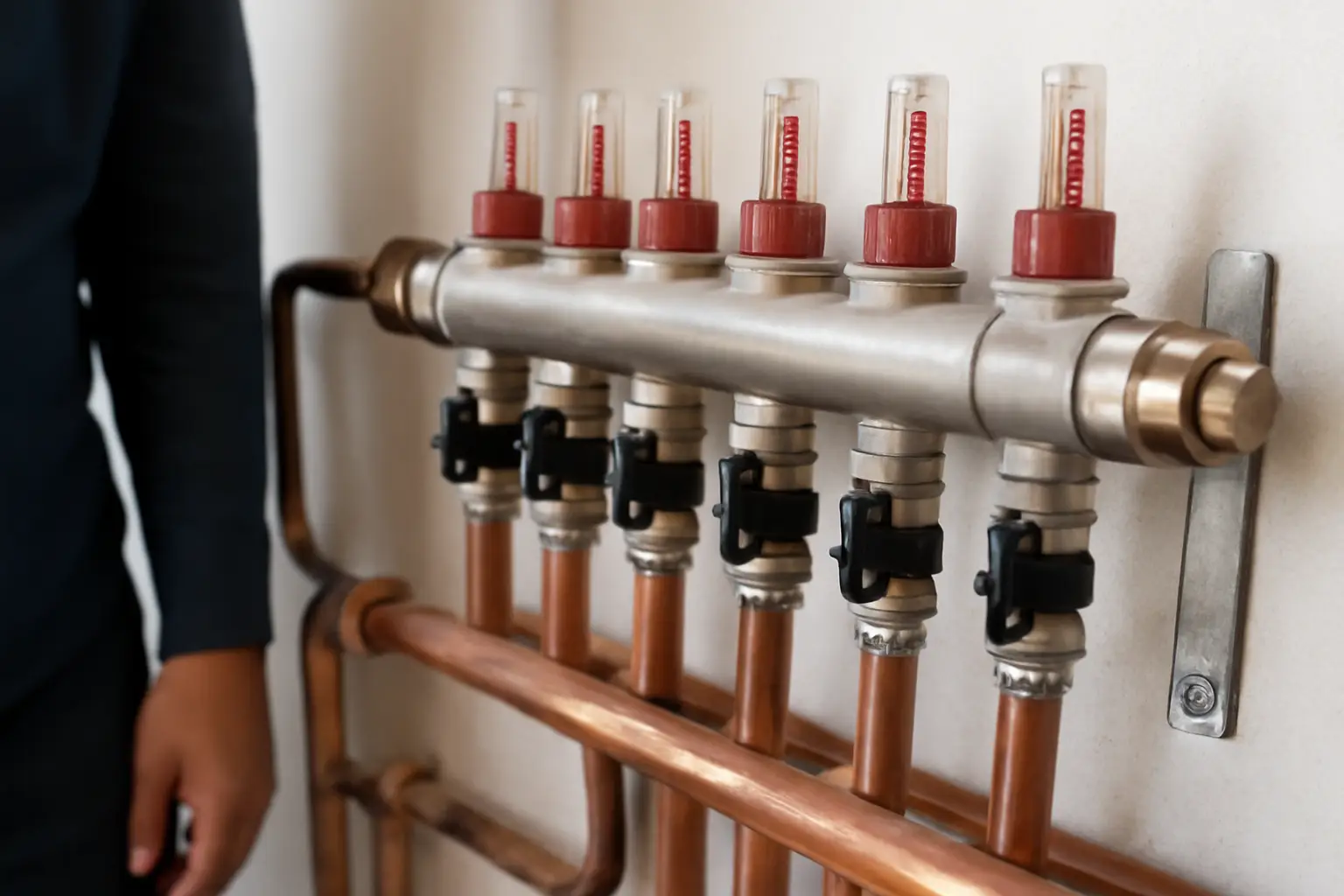

Обвязка коллектора тёплого пола: 7 шагов подключения
Обвязка коллектора тёплого пола — это сборка узла из запорной арматуры, насосно-смесительной группы, воздухоотводчиков и манометров, который соединяет систему отопления с контурами пола. Собирается она в определённом порядке: сначала крепление коллектора, затем подключение подачи и обратки, потом группа смешения и приборы контроля.
С чего начать
- Сам коллекторный блок (подающий и обратный коллекторы с расходомерами и термоголовками или без них)
- Насосно-смесительный узел или смесительный клапан с насосом
- Запорные шаровые краны — не менее двух, на подаче и обратке от котла
- Воздухоотводчики автоматические, по одному на каждый коллектор
- Манометр и термометры (часто уже встроены в готовые группы)
- Крепёжные скобы или шкаф для коллектора, дюбели
- Фитинги под резьбу коллектора и трубы контуров (обычно 3/4 или 1 дюйм на входе)
- Фум-лента или лён с герметиком для резьбовых соединений
Порядок сборки обвязки
- Определите место установки. Коллектор ставят в шкафу или на стене в удобном для обслуживания месте, желательно ближе к центру дома, чтобы длины контуров были примерно равными.
- Закрепите коллекторный блок. Используют кронштейны или готовый шкаф с направляющими; блок должен стоять горизонтально, с запасом места сверху и снизу для труб и арматуры.
- Установите запорные краны на входе. Шаровые краны монтируют на подающей и обратной магистрали от котла — они позволяют отключить весь узел тёплого пола без остановки всей системы отопления.
- Соберите насосно-смесительную группу. Если в системе есть высокотемпературный контур радиаторов и низкотемпературный тёплого пола, между ними ставят смесительный клапан (трёхходовой или термостатический) с циркуляционным насосом, который снижает температуру воды до нужной для пола — обычно 35–45 °C.
- Подключите группу к коллектору. Смесительный узел соединяют с подающим коллектором через резьбовые переходники, обратку — с обратным коллектором; резьбу уплотняют лентой или льном.
- Установите воздухоотводчики и манометр. Автоматический воздухоотводчик ставят в верхней точке узла на каждом коллекторе, манометр — на подающей линии, чтобы видеть давление в системе.
- Подключите контуры тёплого пола. Трубы от петель пола присоединяют к выходам коллектора через евроконусные фитинги, соблюдая порядок — обратка к обратному коллектору, подача к подающему.
- Проверьте герметичность и заполните систему. Систему заполняют водой постепенно, каждый контур открывают по одному, стравливая воздух через воздухоотводчики и краны на коллекторе.
- Настройте баланс контуров. Расходомеры на коллекторе позволяют выровнять расход по петлям — это делают после первого прогрева, ориентируясь на длину и площадь каждого контура.
Когда план не работает и частые ошибки
Если в доме нет отдельного контура радиаторов, а только тёплые полы, смесительный узел может быть проще — без трёхходового клапана, просто с термостатическим регулятором на насосе. В этом случае часть шагов из списка выше не нужна, и обвязка сокращается до коллектора, насоса и запорных кранов.
Частая ошибка — установка коллектора без запаса высоты снизу: когда трубы подходят к нему с уклоном, а места для изгиба не остаётся, приходится резать штукатурку или менять схему разводки. Второй промах — забыть про смесительный узел вообще и подать в тёплый пол воду прямо от котла: перегрев стяжки и повреждение труб в этом случае почти гарантированы.
Ещё одна ошибка — путать подачу и обратку при подключении контуров. На первый взгляд система работает, но эффективность падает, а расходомеры показывают некорректные значения. Направление стрелками часто указано на самом коллекторе — их стоит сверять перед подключением труб.
Нередко экономят на воздухоотводчике, ставя один на весь узел вместо двух — по одному на каждый коллектор. Воздух в системе тёплого пола создаёт шум и снижает теплоотдачу, а найти его источник потом сложнее, чем поставить лишний клапан на этапе монтажа.
Отдельная история — балансировка. Без неё дальние контуры остаются холодными, а близкие к коллектору перегреваются. Расходомеры настраивают не на глаз, а по расчётным значениям расхода для каждой петли — их можно взять из проекта или рассчитать по длине контура и шагу укладки трубы.
Частые вопросы
Нужен ли смесительный узел, если в доме только тёплые полы без радиаторов
Обвязка становится проще: достаточно циркуляционного насоса с термостатическим клапаном, который поддерживает нужную температуру воды в контурах пола, без трёхходового смесителя для увязки с высокотемпературной частью системы.
На каком расстоянии от пола ставить коллектор
Обычно коллекторный шкаф или блок устанавливают на высоте 30–50 см от чистового пола — это удобно для обслуживания и минимизирует длину подводящих труб. Точную высоту лучше уточнить в инструкции к конкретной модели шкафа.
Можно ли собрать обвязку без смесительного клапана, регулируя температуру только насосом
Технически насос управляет только скоростью циркуляции, а не температурой теплоносителя, поэтому без смесительного узла или отдельного низкотемпературного источника тепла есть риск перегрева стяжки. Такую схему применяют редко и только с котлами, изначально настроенными на низкую температуру подачи.
Что делать, если после сборки один из контуров не прогревается
Сначала проверяют, открыт ли расходомер на этом контуре и не завоздушен ли он — через воздухоотводчик или продувку крана. Если воздух стравлен, а прогрева нет, вероятна протечка или засор в самой петле, и тогда нужна диагностика с помощью тепловизора или манометра на отдельном контуре.
