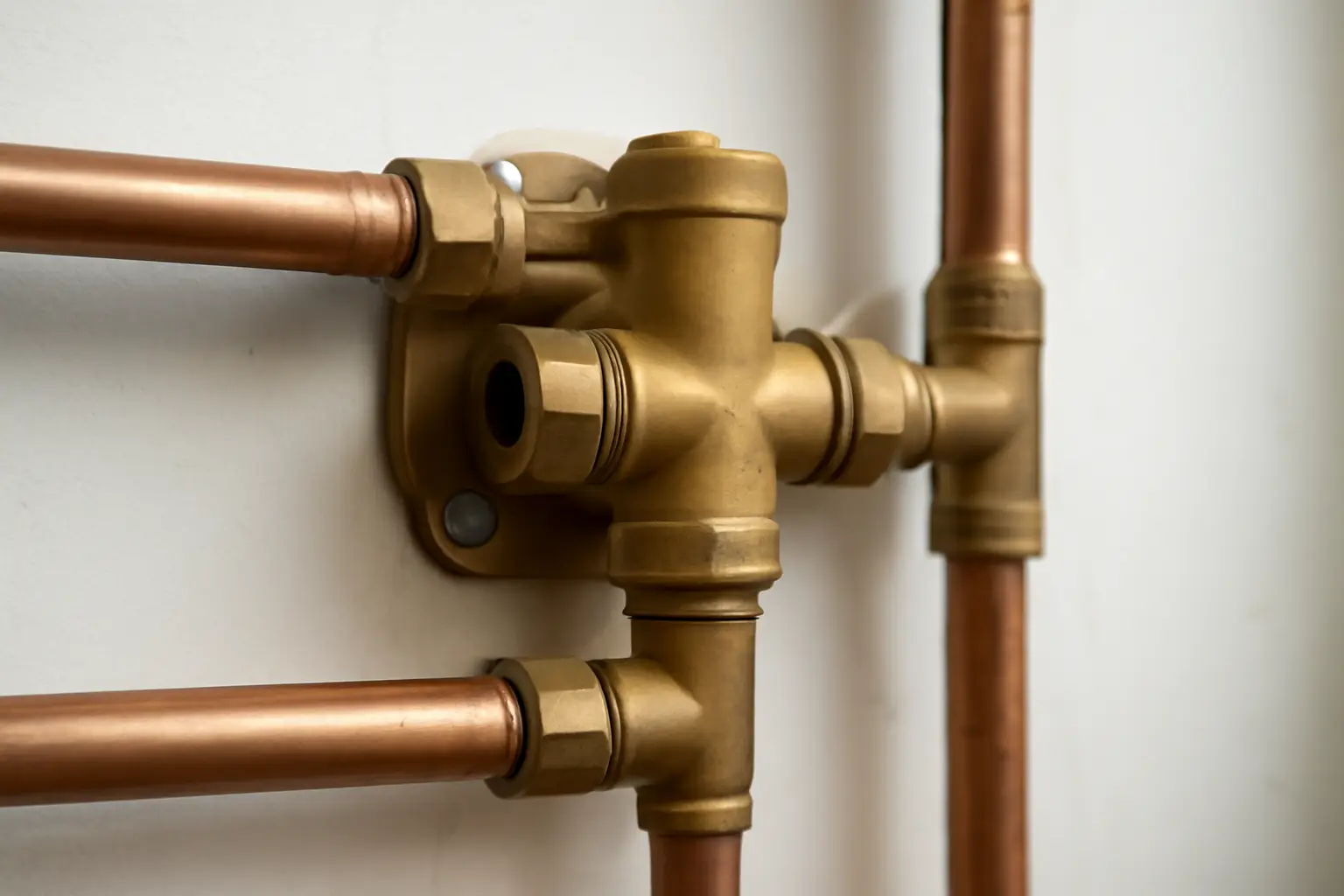

Трёхходовой клапан для тёплого пола: 7 схем подключения

Обновлено 4 сентября 2026 г. · Тёплый пол

Трёхходовой клапан смешивает горячий теплоноситель из подачи с уже остывшим из обратки контура тёплого пола, снижая температуру с 70–80°C котлового контура до рабочих 35–45°C. Всего есть семь рабочих схем подключения, различающихся способом управления клапаном и местом его установки. Если разбираться в теме впервые и нужен рабочий вариант без лишней автоматики — берите термостатический клапан с термоголовкой на смесительном узле, он проще всего монтируется и не требует электропитания.

По типу управления клапаном

Термостатический клапан с термоголовкой

Самая распространённая схема для частного дома. Термоголовка стоит прямо на клапане и реагирует на температуру теплоносителя в подающей трубе контура тёплого пола — механический элемент внутри неё расширяется от нагрева и двигает золотник, меняя пропорцию смешивания. Электричество не нужно, монтаж занимает минимум времени.

Минус в том, что термоголовка держит температуру с задержкой в несколько минут и не умеет учитывать погоду за окном. Для одного контура без сложных требований это не критично, но если в доме несколько зон с разной нагрузкой, точность будет плавать на 2–3 градуса.

Клапан с электроприводом и контроллером

Здесь золотник двигает электропривод, а команды подаёт электронный контроллер по сигналу с датчика температуры пола или воздуха в помещении. Схема подключения сложнее: нужен низковольтный кабель от привода к блоку управления, отдельный источник питания 220В или 24В в зависимости от модели.

Рядом по теме: Схема подключения водяного тёплого пола: коллектор и врезка.

Такая связка держит температуру точнее термоголовки и позволяет программировать разные режимы по времени суток. Оправдана, когда в доме несколько контуров с разной нагрузкой или когда важна экономия — контроллер может снижать температуру ночью автоматически.

Клапан с ручной настройкой без привода

Самый бюджетный вариант — рукоятка на клапане выставляется один раз при пусконаладке и больше не трогается, либо подстраивается вручную раз в сезон. Годится для дачи с редким посещением или для технического помещения, где точная температура не критична.

Главный риск такой схемы — перегрев пола при резком росте температуры в подающей магистрали, потому что клапан не реагирует автоматически. Если систему топят твердотопливным котлом с перепадами температуры, ручную настройку лучше не ставить вовсе.

По месту установки в системе

На готовом насосно-смесительном узле

Заводской блок, где клапан, циркуляционный насос, обратный клапан и термометры собраны в одном корпусе и крепятся прямо на коллекторный шкаф. Схема подключения трёхходового клапана для тёплого пола здесь максимально упрощена — производитель уже развёл трубопроводы внутри узла, монтажнику остаётся подключить четыре патрубка.

Подходит тем, кто не хочет собирать обвязку из отдельных фитингов и штучных деталей. Цена узла выше, чем сумма компонентов по отдельности, но экономия времени на монтаже это окупает, особенно если делаете разводку сами.

Клапан отдельно от насоса, собственная обвязка

Вариант для тех, кто собирает систему из отдельных деталей — трёхходовой клапан, насос, обратные клапаны и байпас покупаются раздельно и соединяются на месте резьбовыми фитингами. Даёт свободу в подборе конкретных моделей и расположения, но требует расчёта пропускной способности и правильной последовательности элементов по ходу теплоносителя.

Частая ошибка — поставить насос перед клапаном, а не после него. Тогда циркуляция в контуре тёплого пола зависит от насоса, а не от того, куда клапан направляет поток, и смешивание получается непредсказуемым.

Клапан на обратной линии перед котлом

Отдельная задача — не смешать теплоноситель для пола, а защитить сам котёл (в основном твердотопливный или дровяной) от возврата слишком холодной воды, которая вызывает конденсат и коррозию теплообменника. Клапан ставится на обратной магистрали и подмешивает горячую воду из подачи, пока обратка не прогреется до безопасной температуры, обычно 55–60°C.

Эта схема не заменяет клапан для тёплого пола — она решает другую проблему и обычно ставится дополнительно, в паре с основным смесительным узлом контура.

По сложности автоматизации

Погодозависимая схема с уличным датчиком

Контроллер получает данные не только от датчика пола, но и от датчика на улице, и по заданному графику снижает температуру подачи в тёплый пол при потеплении. Такая схема экономит на топливе за счёт того, что не гонит в контур больше тепла, чем нужно в конкретный день.

Стоит она заметно дороже термоголовки и требует прокладки дополнительного кабеля до уличного датчика — это нужно предусмотреть на этапе проектирования, а не пытаться добавить после того, как стены уже закрыты отделкой.

Комбинированная схема: радиаторы и тёплый пол через один клапан

Когда в доме есть и радиаторы на 70°C, и тёплый пол на 40°C от одного котла, трёхходовой клапан ставят на общей магистрали перед разводкой на контур пола, а радиаторы подключают напрямую к котловому контуру. Такая компоновка экономит на отдельном смесительном узле, но требует точного расчёта гидравлики, иначе радиаторный контур забирает себе больше теплоносителя и пол не прогревается.

Если после монтажа пол греется слабее ожидаемого, первым делом проверяют именно баланс расходов между контурами балансировочными клапанами, а не сам трёхходовой узел — часто дело не в нём.
