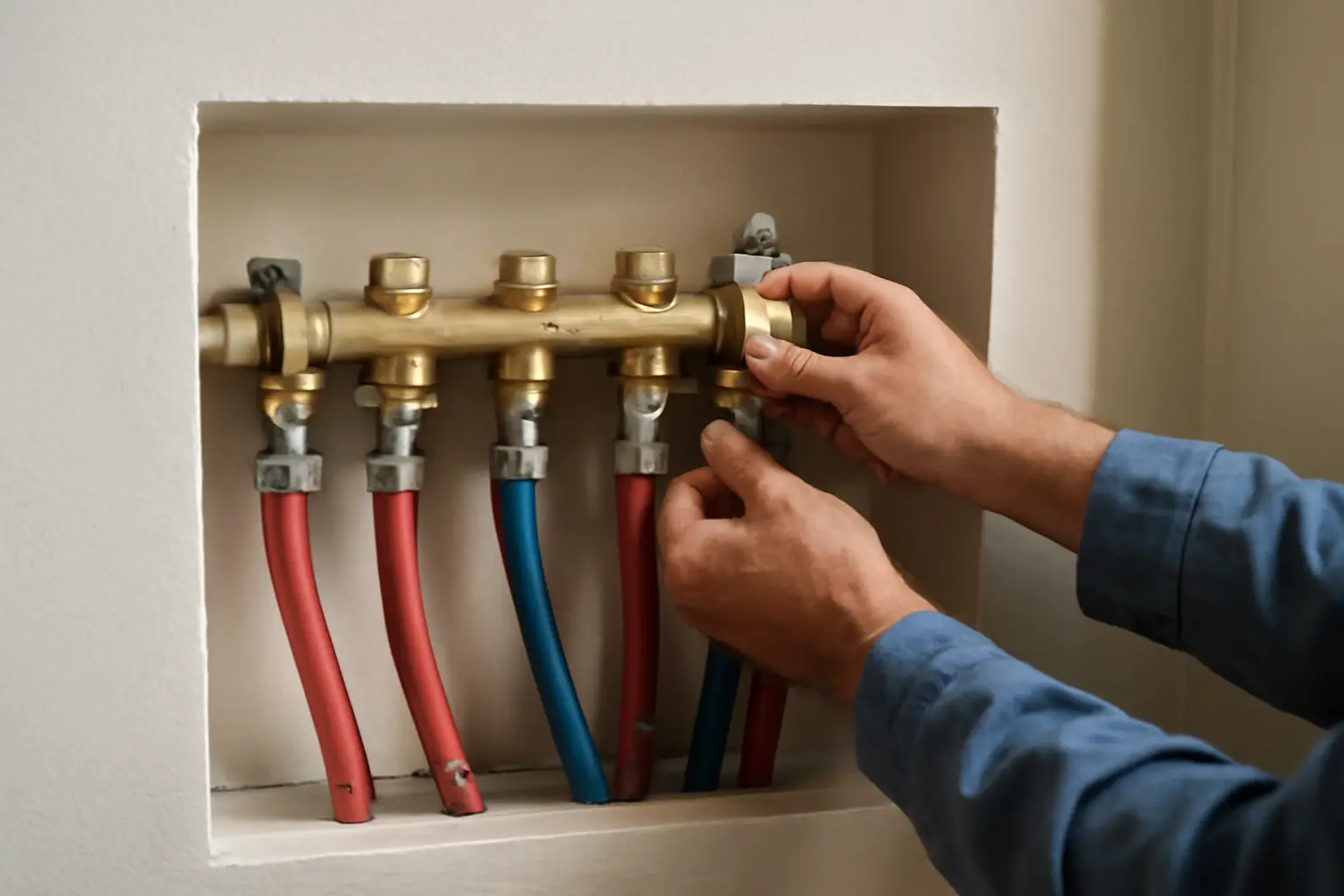

Настройка водяного тёплого пола на коллекторе
Настройка водяного тёплого пола на коллекторе — это балансировка расхода теплоносителя по каждому контуру, чтобы все петли получали то количество тепла, которое заложено расчётом. Делают это в два этапа: сначала по расходомерам, вручную открывая или прикрывая клапаны на каждом контуре, затем по температуре — уже после укладки стяжки и прогрева системы. Настройка «на глаз», без расходомеров, обычно приводит к тому, что ближние петли перегреваются, а дальние остаются холодными.
От чего зависит порядок настройки
Расход в каждом контуре зависит от длины петли, диаметра трубы и гидравлического сопротивления обвязки. Контуры разной длины при одинаковом открытии клапана получат разный расход, поэтому балансировка выполняется индивидуально для каждой петли по значению, взятому из расчёта системы отопления, а не по общему ощущению «тепло — не тепло».
Об этом же: Укладка водяного тёплого пола своими руками: порядок работ и Устройство теплого пола водяного: из чего состоит и как работает.
На первом этапе, до укладки стяжки или сразу после монтажа коллектора, обычно перекрывают двухходовой клапан на входе в коллекторный узел и открывают байпас — так теплоноситель циркулирует только по контурам тёплого пола, минуя остальную систему отопления. Это позволяет настраивать расход именно в петлях, не отвлекаясь на поведение всей системы.
Что учесть на этапе балансировки по температуре
Окончательная балансировка по температуре делается только после того, как стяжка залита и система проработала в номинальном режиме около суток — за это время устанавливается стабильный тепловой режим, и можно оценивать реальную температуру поверхности пола и теплоносителя в разных точках.
После настройки расходов по контурам двухходовой клапан открывают полностью, а байпасный вентиль постепенно прикрывают — это возвращает систему к нормальной работе с учётом остального контура отопления. В качестве ориентира по температуре можно использовать такие значения: на вход коллектора подаётся теплоноситель около +50 °C, а после байпаса на подающей гребёнке температура должна быть около +45 °C. Конкретные цифры для своей системы уточняют по проектной документации или у монтажной организации, поскольку они зависят от типа покрытия и теплопотерь помещения.
Вопросы и ответы
С чего начинается настройка коллектора тёплого пола
Сначала перекрывают двухходовой клапан на входе в коллекторный узел и открывают байпас, чтобы теплоноситель циркулировал только по контурам тёплого пола. После этого настраивают расход каждого контура отдельно по расходомерам, ориентируясь на расчётные значения для конкретной петли.
Почему нельзя настраивать тёплый пол на глаз
Контуры разной длины и с разным сопротивлением при одинаковом открытии клапана пропускают разный объём теплоносителя. Если настраивать без расходомеров, ближние или короткие петли получат избыточный расход и перегреются, а дальние или длинные останутся недогретыми. Балансировка по расчётным цифрам убирает этот перекос.
Когда можно делать окончательную настройку по температуре
Только после укладки стяжки и после того, как система проработала в номинальном режиме около суток. За это время устанавливается стабильный тепловой режим, и температурные показания на коллекторе и на полу становятся достоверными для точной подстройки.
Как понять, что байпас настроен правильно
Ориентир — разница температуры на входе коллектора и на подающей гребёнке после байпаса. Если на входе около +50 °C, а после байпаса около +45 °C, смешение можно считать рабочим. Байпасный вентиль прикрывают постепенно, небольшими шагами, проверяя температуру после каждого изменения.
Что делать, если после балансировки часть контуров всё равно холоднее других
Нужно повторно проверить расход по расходомерам на каждом контуре и сравнить с расчётными значениями — вероятно, клапан на одном из контуров сместился при работе или расчёт был сделан без учёта реальной длины трубы. Также проверяют, нет ли завоздушивания в конкретной петле: воздух в контуре снижает теплопередачу и создаёт эффект недогрева при формально правильном расходе.
Нужно ли перенастраивать коллектор при смене сезона
Как правило, нет, если система была сбалансирована корректно и не менялись условия — покрытие пола, утепление помещения или состав контуров. Подстройка обычно требуется только при заметных изменениях в доме, например при замене напольного покрытия на более теплоизолирующее, или при явных признаках разбалансировки — неравномерном прогреве помещений.
Какие ошибки чаще всего допускают при настройке коллектора
Самая частая ошибка — пропуск этапа настройки по расходомерам и попытка сразу выставить нужную температуру на глаз. Вторая — окончательная балансировка по температуре сразу после монтажа, без выдержки суточного прогрева и без готовой стяжки, из-за чего показания получаются нестабильными. Третья — резкое, а не постепенное прикрытие байпасного вентиля, что приводит к скачкам температуры и усложняет точную настройку.
