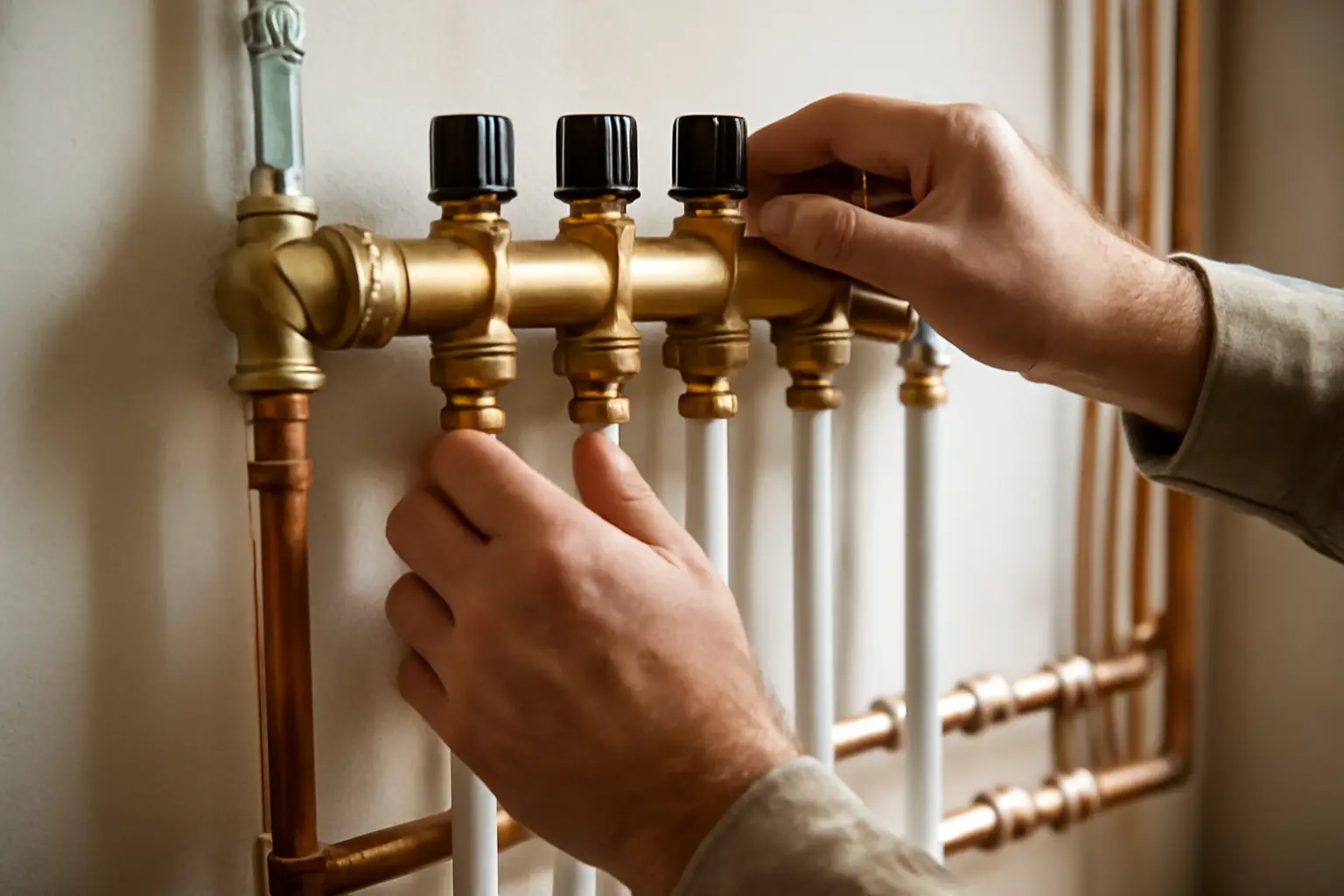

Регулировка водяного тёплого пола: два способа и порядок настройки
Регулировка тёплого пола водяного отопления держится на двух принципах: либо вы смешиваете горячий теплоноситель с уже остывшим на подаче, либо ограничиваете, сколько горячей воды вообще попадает в контур. Первый способ реализуется трёхходовым клапаном с термоголовкой, второй — байпасом с ограничительным клапаном. Дальше систему балансируют по контурам расходомерами на коллекторе, потому что петли разной длины прогреваются неодинаково. Итоговая настройка — это всегда комбинация: температура на подаче плюс расход в каждой конкретной петле.
Подмес через трёхходовой клапан — как это работает
Трёхходовой клапан стоит на подающей магистрали и смешивает горячую воду из котла с обратной, уже остывшей. Термоголовка реагирует на температуру и приоткрывает или прикрывает клапан, поддерживая заданное значение на подаче в контуры пола. Диапазон настройки самой термоголовки обычно 20–60 °C, но реально для напольного отопления подачу редко поднимают выше 55 °C — стяжка и покрытие пола этого не любят, да и перегрев пола ощущается некомфортно под ногами.
Плюс такой схемы — плавность: температура меняется постепенно, без скачков. Минус — нужен смесительный узел, который занимает место в коллекторном шкафу и требует отдельного насоса для малого контура, если система большая.
Ограничение расхода через байпас
Второй вариант проще по железу: горячий теплоноситель не смешивается, а просто дозируется. Байпас с ограничительным клапаном пропускает часть потока мимо контура пола, а в сам контур попадает ровно столько горячей воды, сколько задано настройкой клапана. Схема дешевле в реализации, но регулировка получается более грубой — вы управляете не температурой напрямую, а расходом, и температура пола меняется по кривой, а не линейно.
На практике байпас часто ставят там, где нет смысла тонко настраивать каждую комнату — например, в подсобных помещениях или на небольшой площади с одним-двумя контурами.
Балансировка контуров расходомерами
Если в системе несколько петель разной длины, простое открытие всех кранов на полную не даёт равномерного прогрева: короткие контуры прогоняют теплоноситель быстрее и забирают на себя большую часть потока, а длинные недополучают тепла. Расходомеры на коллекторе решают именно эту задачу — по ним видно фактический расход в каждой петле, и его можно подстроить вручную.
Порядок такой: сначала открывают все контуры полностью и дают системе прогреться в рабочем режиме. Затем, глядя на расходомеры и на температуру пола в разных зонах, постепенно прикрывают короткие контуры — это заставляет теплоноситель перераспределяться в пользу длинных петель. Процесс не быстрый, обычно занимает несколько дней наблюдений, потому что пол реагирует на изменение расхода с задержкой в час-два, а не сразу.
Подготовка перед регулировкой: давление и воздух
Прежде чем вообще пытаться что-то настраивать, нужно убедиться, что система физически исправна. Давление в контуре должно быть в пределах 1,5–2 бар — если оно ниже, циркуляция будет слабой и никакая регулировка клапанов не поможет прогреть пол равномерно. Второй момент — воздух. Воздушные пробки в коллекторе или в отдельном контуре создают шум, снижают теплоотдачу и сбивают всю балансировку, потому что расходомер показывает не реальный поток теплоносителя, а поток с пузырьками. Воздух стравливают через клапаны на коллекторе и на каждой петле отдельно, обычно не один раз, а в течение первых суток работы системы, потому что он выходит постепенно.
Первый запуск после укладки стяжки
Отдельная тема — регулировка при первом пуске, если стяжка залита недавно. Здесь спешить нельзя: резкий скачок температуры может привести к трещинам в стяжке из-за неравномерного расширения. Стартуют с температуры теплоносителя не выше 20–25 °C, и поднимают её постепенно, примерно на 3–5 °C в сутки, пока не выйдут на рабочий режим. Только после того как система прошла этот разгон и стяжка показала себя без трещин, переходят к тонкой балансировке контуров расходомерами и настройке термоголовки на нужную температуру подачи.
| Параметр | Значение | Комментарий |
|---|---|---|
| Давление в системе | 1,5–2 бар | проверяют перед запуском и периодически в сезон |
| Стартовая температура теплоносителя | 20–25 °C | для только что залитой стяжки |
| Шаг прогрева при первом запуске | 3–5 °C в сутки | чтобы не повредить стяжку |
| Рабочая температура подачи | до 55 °C | обычный предел для напольного отопления |
| Диапазон термоголовки | 20–60 °C | механический предел настройки, не рабочий режим |
Частые вопросы
Почему один контур горячий, а соседний холодный, хотя оба открыты одинаково?
Скорее всего, дело в разной длине петель или в воздухе, застрявшем в одном из контуров. Короткая петля забирает поток охотнее, длинная недополучает теплоносителя. Проверьте показания расходомеров на коллекторе и стравите воздух на подозрительном контуре, прежде чем менять настройки клапанов.
Можно ли обойтись без трёхходового клапана и регулировать только байпасом?
Технически да, и в небольших системах так делают. Но точность настройки будет ниже — байпас управляет расходом, а не температурой напрямую, поэтому колебания температуры пола в течение дня будут заметнее, особенно при изменении температуры на улице.
Что делать, если после балансировки все равно один контур перегревается?
Сначала проверьте давление и убедитесь, что воздух полностью удалён — это самая частая причина сбоев уже после настройки. Если с этим всё в порядке, вернитесь к расходомерам и прикройте перегревающийся контур немного сильнее, дав системе постоять в новом режиме хотя бы сутки перед следующей корректировкой.
Как часто нужно перенастраивать балансировку контуров?
После первичной настройки система обычно держит режим весь сезон без вмешательства. Пересматривать баланс стоит, если поменялось покрытие пола в одной из комнат, добавился новый контур или вы заметили, что какая-то зона стала прогреваться иначе, чем раньше.
