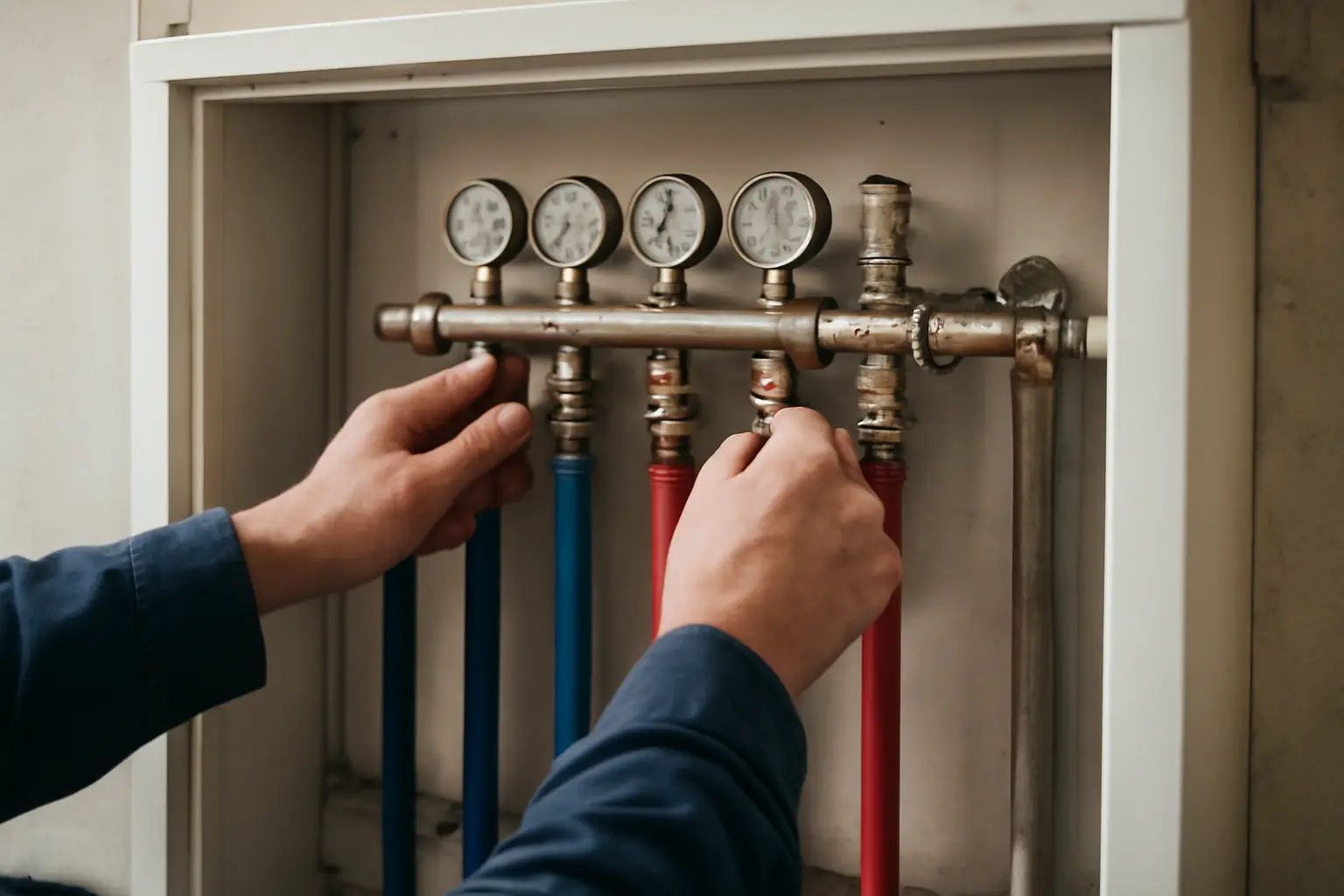

Настройка коллектора тёплого пола с расходомерами: баланс по петлям
Разница в длине контуров тёплого пола обычно составляет от 20 до 60 метров, и без балансировки короткие петли забирают на себя большую часть теплоносителя, а дальние комнаты остаются холодными. Настройка коллектора с расходомерами сводится к тому, чтобы вручную выставить на каждой петле расход в литрах в минуту, рассчитанный под конкретную площадь и шаг укладки трубы. Делается это на работающей системе, при стабильной температуре, и требует минимум часа спокойной возни с гайками расходомеров.
Что нужно знать перед началом настройки
Расходомеры стоят на подающей рейке коллектора — это прозрачные колбы с шайбой внутри, на которой видна шкала от 0 до 5 или до 6-8 литров в минуту, зависит от модели. Обратная рейка обычно оснащена термостатическими клапанами или обычными вентилями без шкалы, там регулировка расхода не предусмотрена — вся тонкая настройка идёт через расходомеры на подаче.
Перед регулировкой систему нужно заполнить, удалить воздух из каждой петли и дать насосу поработать хотя бы 15-20 минут, чтобы циркуляция стабилизировалась. Если в контурах остался воздух, показания расходомеров будут скакать и настройка получится бессмысленной.
Как рассчитать нужный расход для каждой петли
Расход зависит от площади помещения, шага укладки и требуемой тепловой мощности. Грубая практическая формула: на каждые 10 квадратных метров пола при шаге укладки 15-20 см закладывают примерно 0,3-0,5 литра в минуту. Для помещений с повышенной теплопотерей — угловые комнаты, большие окна — расход увеличивают на 15-20%.
Точный расчёт делает проектировщик системы отопления, учитывая длину трубы, диаметр (обычно 16 или 20 мм), температуру теплоносителя и тип покрытия пола — плитка отдаёт тепло иначе, чем ламинат с подложкой. Если проекта нет, ориентируются на паспортные данные монтажной организации или уточняют в инструкции к конкретному коллектору, поскольку у разных производителей шкалы расходомеров и рекомендуемые диапазоны отличаются.
Порядок настройки расходомеров
- Закрыть все петли, кроме одной — остальные вентили на подаче или обратке перекрыть полностью.
- На открытой петле выставить расчётный расход, вращая кольцо на верхней части расходомера — шайба внутри колбы поднимается или опускается, показывая текущее значение.
- Дать системе постоять 2-3 минуты, чтобы поток стабилизировался, и зафиксировать положение.
- Открыть следующую петлю, повторить то же самое — при этом расход на уже настроенных контурах может немного измениться, это нормально на данном этапе.
- После того как все петли открыты и выставлены, пройти по кругу ещё раз и подправить показания — насос перераспределяет поток между контурами, и первая настройка почти всегда сбивается на 5-10%.
Второй проход обычно занимает меньше времени, чем первый, потому что отклонения уже небольшие. На системах с 6-8 петлями весь процесс с повторным проходом укладывается в 40-60 минут.
Типичные ошибки при балансировке
Самая частая ошибка — настройка на холодной системе сразу после заполнения, когда воздух ещё не вышел полностью. Расходомер в этом случае показывает то завышенное, то заниженное значение, и человек гоняется за цифрой, которая физически не стабилизируется.
Вторая ошибка — игнорирование гидравлического сопротивления насоса. Если насос слишком слабый для количества контуров, дальние петли даже при полностью открытом расходомере не набирают нужный расход — тут дело не в настройке, а в подборе насосной группы или смесительного узла.
Третья ошибка — попытка настроить все петли за один проход без повторной корректировки. Из-за перераспределения потока итоговые цифры окажутся далеко от расчётных, и полы будут греться неравномерно даже после «настроенного» коллектора.
Сравнение подходов к балансировке
| Способ настройки | Точность | Время | Когда применяют |
|---|---|---|---|
| По расчётным данным проекта | Высокая | 40-90 минут | Есть проект с указанным расходом на каждую петлю |
| По формуле "на квадратный метр" | Средняя | 60-100 минут | Проекта нет, но известны площади и шаг укладки |
| По ощущениям, на слух и на глаз | Низкая | Несколько подходов в течение недели | Временное решение до вызова специалиста |
| С балансировочным клапаном на обратке в паре с расходомером | Высокая | 50-80 минут | Система с большим количеством петель разной длины |
Что делать, если после настройки полы греются неравномерно
Первым делом проверяют, не сбилась ли настройка со временем — шайбы расходомеров иногда смещаются при вибрации насоса или при перепадах давления в системе. Раз в отопительный сезон стоит пройти по коллектору и сверить показания с исходными записями, которые желательно сделать сразу после первой балансировки.
Если расходомеры выставлены верно, а комната всё равно холодная, причина может быть в самом контуре — завоздушенность, частичное перекрытие трубы при монтаже стяжки, или в недостаточной длине петли для площади помещения. В этом случае помогает только диагностика конкретной петли: перекрывают все остальные и смотрят, набирает ли проблемный контур расход в одиночку.
Отдельная причина — смесительный узел выдаёт недостаточную температуру подачи. Тогда даже правильно сбалансированные петли не прогревают пол до нужной температуры, и разбираться нужно уже не с расходомерами, а с настройкой температуры теплоносителя.
Частые вопросы
Можно ли настраивать коллектор без расчёта, просто открыв все петли одинаково?
Технически можно, но результат будет далёк от оптимального — короткие петли получат избыточный расход и быстро прогреются, а длинные останутся недогретыми. Одинаковое открытие расходомеров подходит только как временная мера, пока не сделан хотя бы примерный расчёт по площади и шагу укладки.
Как понять, что расходомер показывает неверные данные из-за воздуха в системе?
Признак — показания скачут в течение нескольких минут без изменения положения кольца регулировки, а шайба внутри колбы дёргается или вибрирует. В этом случае нужно повторить удаление воздуха через воздухоотводчики на коллекторе и на каждой петле отдельно, если такая возможность предусмотрена.
Нужно ли перенастраивать коллектор при смене сезона или после ремонта насоса?
После замены насоса — обязательно, поскольку новый насос может создавать другое давление и расходы сместятся. При обычной сезонной эксплуатации перенастройка не требуется, но проверить показания раз в год не помешает — особенно если система работала с перебоями или в неё доливали теплоноситель.
Что делать, если у коллектора нет расходомеров, только обычные вентили?
Балансировка тогда идёт вслепую, ориентируясь на температуру труб на ощупь или показания термометров, если они встроены в коллектор. Точность такой настройки заметно ниже, и при капитальном ремонте системы разумно рассмотреть замену коллекторной группы на модель с расходомерами — это упрощает дальнейшее обслуживание в разы.
