Как регулировать водяной тёплый пол на коллекторе: 5 шагов
Регулировка водяного тёплого пола на коллекторе строится на трёх узлах: балансировочные вентили на расходомерах задают распределение потока по контурам, термостатические головки на сервоприводах открывают и закрывают подачу по сигналу термостата, а смесительный узел или котёл держит нужную температуру теплоносителя. Настройка идёт в этом порядке: сначала температура на входе, потом баланс расходов между контурами, и только затем комнатные термостаты подстраивают температуру в каждом помещении.
Температура теплоносителя на входе в коллектор
Для тёплого пола вода на входе обычно держится в диапазоне 35–45 °C, конкретное значение зависит от типа покрытия и теплопотерь помещения. Керамическая плитка переносит и 45 °C, ламинат и паркетная доска требуют не выше 27–30 °C на поверхности пола, значит температура теплоносителя для таких помещений будет ниже.
Температуру задают на смесительном узле — либо вручную поворотом термостатической рукоятки, либо автоматически через погодозависимый контроллер, который снижает подачу при потеплении на улице. Если коллектор подключён напрямую к конденсационному котлу с низкотемпературным режимом, смесительный узел может не потребоваться, но тогда котёл настраивают на контур пола отдельно от контура радиаторов.
Балансировка контуров по расходу

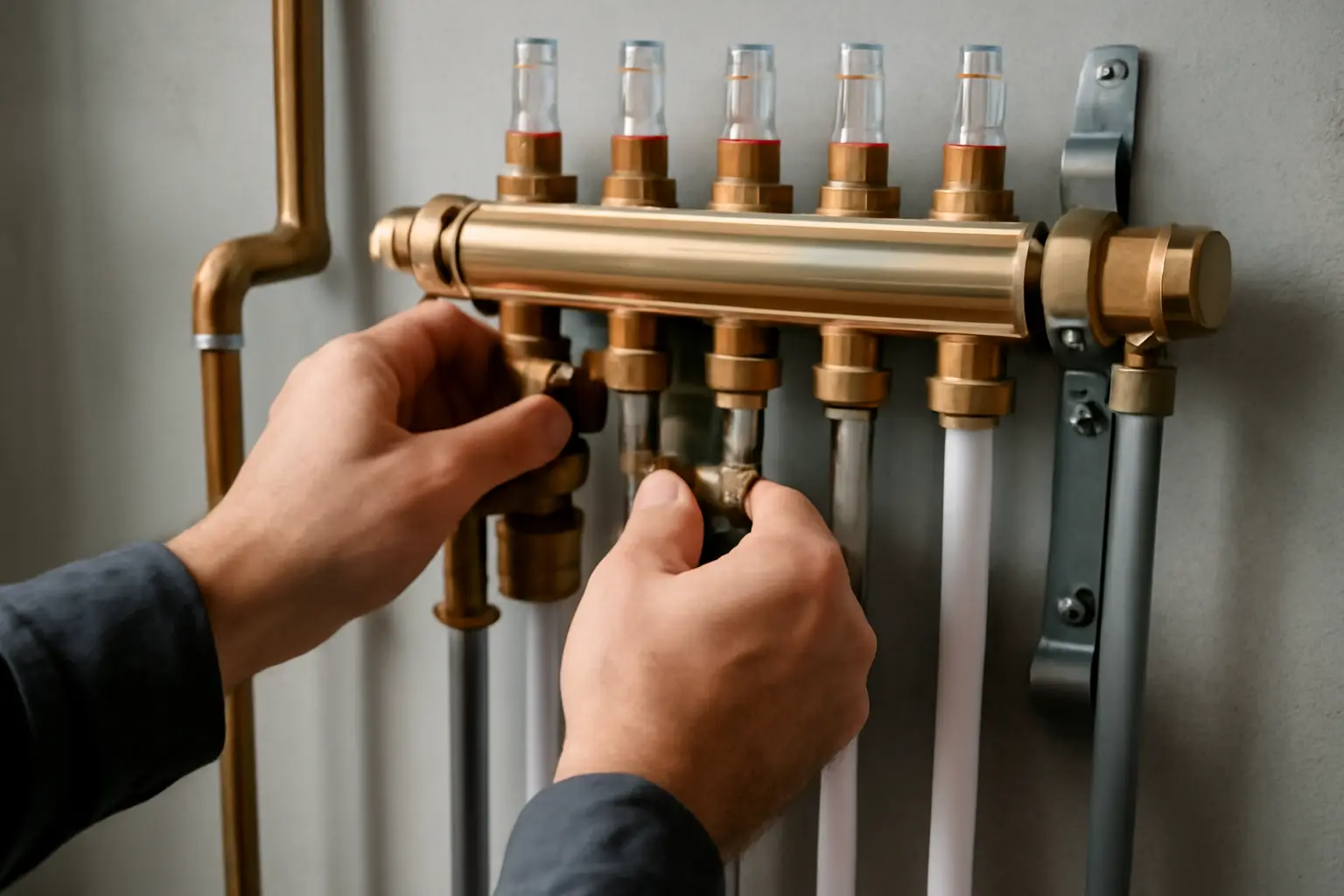

На каждом контуре коллектора стоит расходомер с кольцом-регулятором. Задача балансировки — распределить общий поток теплоносителя так, чтобы длинные контуры и контуры с плотной укладкой трубы получали больше воды, а короткие — меньше, иначе одни комнаты будут перегреваться, а другие недогреваться.
Расчётный расход для каждого контура обычно указан в проекте отопления, в литрах в минуту. Если проекта нет, действуют приблизительно: открывают все контуры полностью, включают циркуляционный насос, и по факту нагрева пола за 1–2 часа подкручивают вентили — там, где пол нагрелся быстрее и сильнее остальных, поток слегка прикрывают.
Балансировку делают один раз при пуско-наладке и трогают редко — только если меняется покрытие в одной из комнат или обнаружился явный перекос в нагреве.
Термоголовки и комнатные термостаты
Термостатическая головка на коллекторе (сервопривод) открывает и закрывает подачу на конкретный контур по команде от термостата в помещении. Термостат может быть механическим с задатчиком температуры или электронным программируемым, с датчиком в самом приборе или с выносным датчиком температуры пола.
Настройка на этом уровне простая: на термостате выставляют желаемую температуру воздуха в комнате, 20–22 °C для жилых помещений, 24–26 °C для ванной. Термостат сам решает, когда открывать и закрывать сервопривод, поддерживая заданное значение с небольшим гистерезисом в 0,5–1 °C.
Если термостат управляет по температуре пола, а не воздуха, задают предельное значение самой плитки или стяжки — обычно не выше 29 °C для жилых зон и до 33 °C для ванных комнат по ограничениям производителей покрытий.
Порядок действий при первом запуске
- Заполнить систему теплоносителем и удалить воздух через воздухоотводчики на коллекторе и на каждом контуре.
- Установить на смесительном узле стартовую температуру подачи — обычно 30–35 °C, ниже расчётной, чтобы стяжка прогревалась постепенно.
- В течение 3–5 дней плавно повышать температуру подачи до расчётной, увеличивая её на 3–5 °C в сутки — резкий скачок температуры может привести к трещинам в свежей стяжке.
- После выхода на рабочую температуру провести балансировку контуров по расходу, как описано выше.
- Настроить комнатные термостаты на желаемую температуру и оставить систему работать в автоматическом режиме несколько дней для проверки.
Если стяжка уже старая и полностью просохшая, пункты 2–3 можно сократить до одного дня плавного разогрева.
Сезонная регулировка и переход на межсезонье
Весной и осенью, когда отопление работает нерегулярно, температуру подачи снижают до минимума — 30–32 °C, а термостаты переводят в экономичный режим на 1–2 °C ниже обычного. Это снижает инерцию системы и не даёт полу перегревать помещение в тёплые дни.
На летний период контуры обычно перекрывают полностью на коллекторе или отключают циркуляцию через смесительный узел, оставляя систему заполненной теплоносителем для защиты труб от коррозии изнутри.
Типичные ошибки при настройке
- Выставляют одинаковую температуру подачи для всех контуров без учёта разницы в покрытии — в комнате с ламинатом получается перегрев или недогрев.
- Пропускают этап балансировки и пытаются компенсировать перекос только термостатами — система работает нестабильно, реагирует с задержкой.
- Резко поднимают температуру теплоносителя в первый запуск на свежей стяжке — риск трещин.
- Ставят датчик термостата в месте, куда попадает прямой солнечный свет или сквозняк от двери — термостат ошибочно занижает или завышает нагрев во всей комнате.
- Не удаляют воздух из контуров после долгого простоя летом — из-за воздушных пробок часть пола не греется, а балансировка выглядит сбитой, хотя вентили не трогали.
| Параметр | Плитка, керамогранит | Ламинат, паркетная доска | Ванная, влажные зоны |
|---|---|---|---|
| Температура подачи теплоносителя | 40–45 °C | 32–37 °C | 40–45 °C |
| Температура поверхности пола | до 29–30 °C | до 27 °C | до 33 °C |
| Температура воздуха на термостате | 20–22 °C | 20–22 °C | 24–26 °C |
| Скорость подъёма при первом запуске | 3–5 °C в сутки | 3–5 °C в сутки | 3–5 °C в сутки |
Частые вопросы
Можно ли регулировать тёплый пол только вентилями на коллекторе, без термоголовок?
Технически можно, но тогда система реагирует на изменения только вручную и с задержкой в часы, поскольку у водяного пола большая тепловая инерция. Без термоголовок и термостатов сложно поддерживать разную температуру в разных комнатах, особенно если в них разное покрытие и разная площадь окон.
Почему один контур греется намного сильнее других, хотя вентили открыты одинаково?
Чаще всего дело в разной длине петель — короткий контур создаёт меньшее гидравлическое сопротивление и забирает больше потока, поэтому вентили и открывают неодинаково при балансировке. Другая частая причина — воздушная пробка в одном из контуров, из-за которой поток идёт неравномерно даже при правильных настройках вентилей.
Как понять, что температура подачи выставлена правильно?
Ориентир — комфортная температура воздуха в помещении при полностью открытых термоголовках, без постоянного прикрытия контуров термостатами. Если термостаты почти всё время держат контур закрытым, подача слишком горячая; если контуры открыты постоянно на максимум, а в комнате прохладно — подачу нужно поднять на 2–3 °C и проверить снова через несколько часов.
Нужно ли менять настройки коллектора при замене покрытия пола, например с плитки на ламинат?
Да, температуру подачи для этого контура стоит снизить, поскольку ламинат имеет ограничение по нагреву ниже, чем у плитки, и производители обычно указывают предел 27–30 °C на поверхности. Проще всего это сделать через смесительный узел с отдельным контролем зоны или через термостат с ограничением по температуре пола, если такой датчик установлен под покрытием.
