Как регулировать гребёнку тёплого пола: 5 шагов
Регулировка гребёнки тёплого пола сводится к балансировке контуров: с помощью расходомеров или балансировочных клапанов задают одинаковую или пропорциональную скорость протока воды в каждой петле, чтобы все участки пола нагревались равномерно. Делают это после запуска системы, когда вода прогрелась и циркулирует по всем контурам. Настройка занимает от получаса до нескольких часов — зависит от количества петель и того, насколько сильно они изначально разбалансированы.
Что такое гребёнка и зачем её регулировать

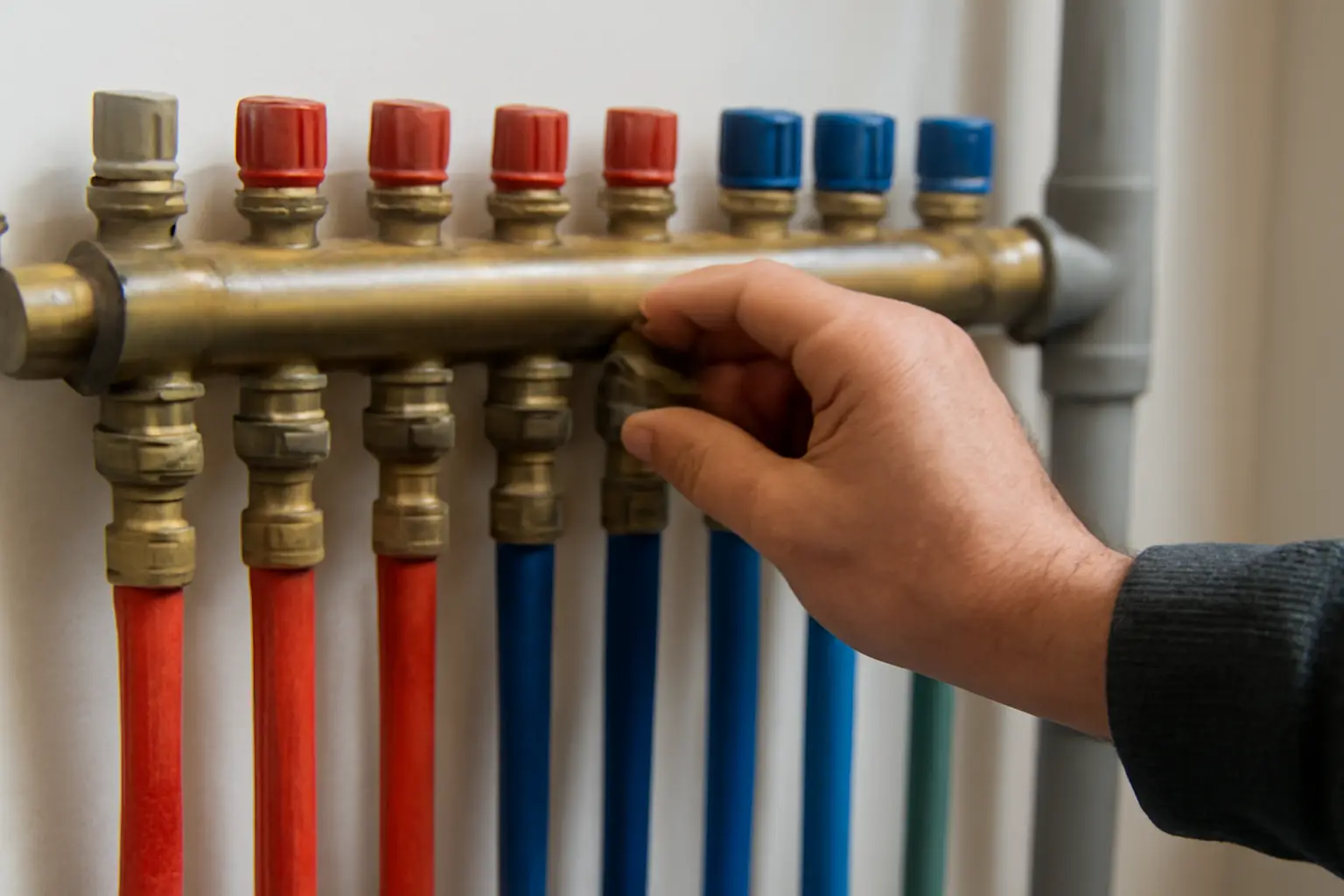

Гребёнка — это узел из двух коллекторов, подающего и обратного, к которым подключаются все контуры тёплого пола. На подающем коллекторе обычно стоят расходомеры (роторные вставки со шкалой), на обратном — балансировочные или запорные клапаны. Без регулировки вода течёт по пути наименьшего сопротивления: короткие петли получают больше расхода, длинные и с малым шагом укладки — меньше. В итоге одна комната перегревается, а в другой пол остаётся прохладным.
Регулировка гребёнки тёплого пола нужна каждый раз при первом запуске системы, после замены насоса или котла, а также если поменяли покрытие пола в одной из комнат — плитка и ламинат по-разному отдают тепло, и расход приходится корректировать.
Что нужно перед началом
- Схема укладки контуров с длиной каждой петли и площадью помещения — без неё расчёт расхода превращается в гадание.
- Термометр или тепловизор для проверки температуры пола на выходе — субъективные ощущения «тёплый — не тёплый» обманывают.
- Отвёртка или шестигранный ключ для настройки расходомеров, в зависимости от модели гребёнки.
- Работающий насос и котёл, система заполнена водой и продута от воздуха — завоздушенные петли балансировать бессмысленно, сначала спускают воздух через воздухоотводчики на коллекторе.
Расчёт расхода на контур
Для точной настройки расход для каждой петли рассчитывают по формуле: тепловая нагрузка помещения делится на разницу температур подачи и обратки и на теплоёмкость воды. На практике для жилых помещений с обычной теплоизоляцией ориентируются на упрощённое правило: примерно 0,5–0,7 л/мин на каждые 10 м² при шаге укладки 15–20 см. Если контур длиннее 80–100 м или шаг укладки меньше, расход увеличивают на 15–20%.
Точный расчёт делает проектировщик системы отопления на этапе монтажа. Если проекта нет, ориентируются на показания расходомеров и добиваются равномерного прогрева опытным путём — это дольше, но рабочий вариант для частного дома.
Порядок настройки шаг за шагом
- Открывают все контуры полностью — расходомеры и клапаны выводят в максимальное положение.
- Запускают систему, ждут 40–60 минут, чтобы температура стабилизировалась.
- Замеряют температуру пола в каждой комнате или смотрят на кольца расходомеров — по факту потока сравнивают показания между контурами.
- Контур с самым большим расходом относительно площади прикрывают клапаном на обратном коллекторе, уменьшая проток до расчётного значения.
- Постепенно проходят по всем петлям, каждый раз давая системе 15–20 минут на стабилизацию после изменения настройки — торопиться нельзя, показания расходомера меняются не сразу.
- Финально проверяют температуру во всех комнатах ещё раз через несколько часов работы, при необходимости подстраивают отдельные контуры.
Балансировочные клапаны и расходомеры: в чём разница подхода
Расходомеры на подающем коллекторе показывают расход напрямую — по положению поплавка или кольца на шкале, градуированной в литрах в минуту. Их крутят рукой или отвёрткой, ориентируясь на цифры. Балансировочные клапаны на обратном коллекторе работают иначе: они просто дросселируют поток, а расход подстраивают на слух насоса и по итоговой температуре пола, либо клапан имеет свою шкалу с условными делениями оборотов.
| Элемент | Где расположен | Что показывает | Как настраивают |
|---|---|---|---|
| Расходомер | Подающий коллектор | Расход в л/мин напрямую | Вращением кольца до нужного значения на шкале |
| Балансировочный клапан | Обратный коллектор | Условные деления оборотов, без прямых литров | Постепенным прикрытием, контроль по температуре |
| Термостатическая головка | Устанавливается на контур сверху гребёнки | Температуру теплоносителя | Автоматически, по выставленному значению |
| Сервопривод | На каждом контуре, управляется термостатом комнаты | Открывает/закрывает петлю по сигналу термостата | Не настраивается вручную, работает от контроллера |
Типичные ошибки при регулировке
Чаще всего балансировку делают сразу после запуска системы, не дав ей прогреться — показания в этот момент нестабильны и настройка получается случайной. Вторая частая ошибка — попытка отбалансировать систему при завоздушенных петлях: воздушная пробка искажает расход, и любые настройки клапанов теряют смысл, пока воздух не спущен полностью.
Третья ошибка — резкое закрытие клапана на короткой петле сразу до минимума. Это увеличивает нагрузку на насос и может вызвать шум в системе. Клапаны прикрывают постепенно, на четверть оборота за раз, с паузами на стабилизацию.
Ещё одна ситуация — комнату так и не удаётся прогреть до нужной температуры даже с полностью открытым контуром. Обычно причина в общей нехватке мощности котла или насоса на весь дом, а не в самой гребёнке. В этом случае перебалансировка других контуров временно снимает симптом, но не решает исходную проблему.
Частые вопросы
Как понять, что гребёнка разбалансирована
Первый признак — разная температура пола в соседних комнатах при одинаковой настройке термостатов. Второй — быстрый прогрев одной зоны и долгий, вялый прогрев другой при одновременном запуске. Расходомеры на коллекторе тоже подскажут: если кольца показывают сильно разный расход при похожей площади и длине контуров, баланс нарушен.
Нужно ли перебалансировать гребёнку каждый сезон
В большинстве случаев нет, если настройки не сбивали вручную и в системе не менялись компоненты. Но после долгого простоя летом стоит проверить показания расходомеров — иногда клапаны немного сдвигаются от вибрации или случайного касания.
Можно ли настроить гребёнку без расчёта, на глаз
Можно, и на практике многие так и делают: открывают все контуры полностью, смотрят, какая комната перегревается быстрее, и постепенно прикрывают её клапан, ориентируясь на температуру пола и ощущения. Метод работает, но занимает больше времени, чем настройка по расчётным значениям расхода.
Что делать, если после регулировки один контур почти не греет
Сначала проверяют, не закрыт ли клапан случайно почти до конца — иногда при постепенной подстройке легко перекрутить. Если клапан открыт нормально, а тепла всё равно нет, проверяют контур на завоздушенность и целостность — возможен засор или перегиб трубы в стяжке, тут без вскрытия пола не обойтись, и лучше вызвать специалиста, который проверит систему инструментально.
