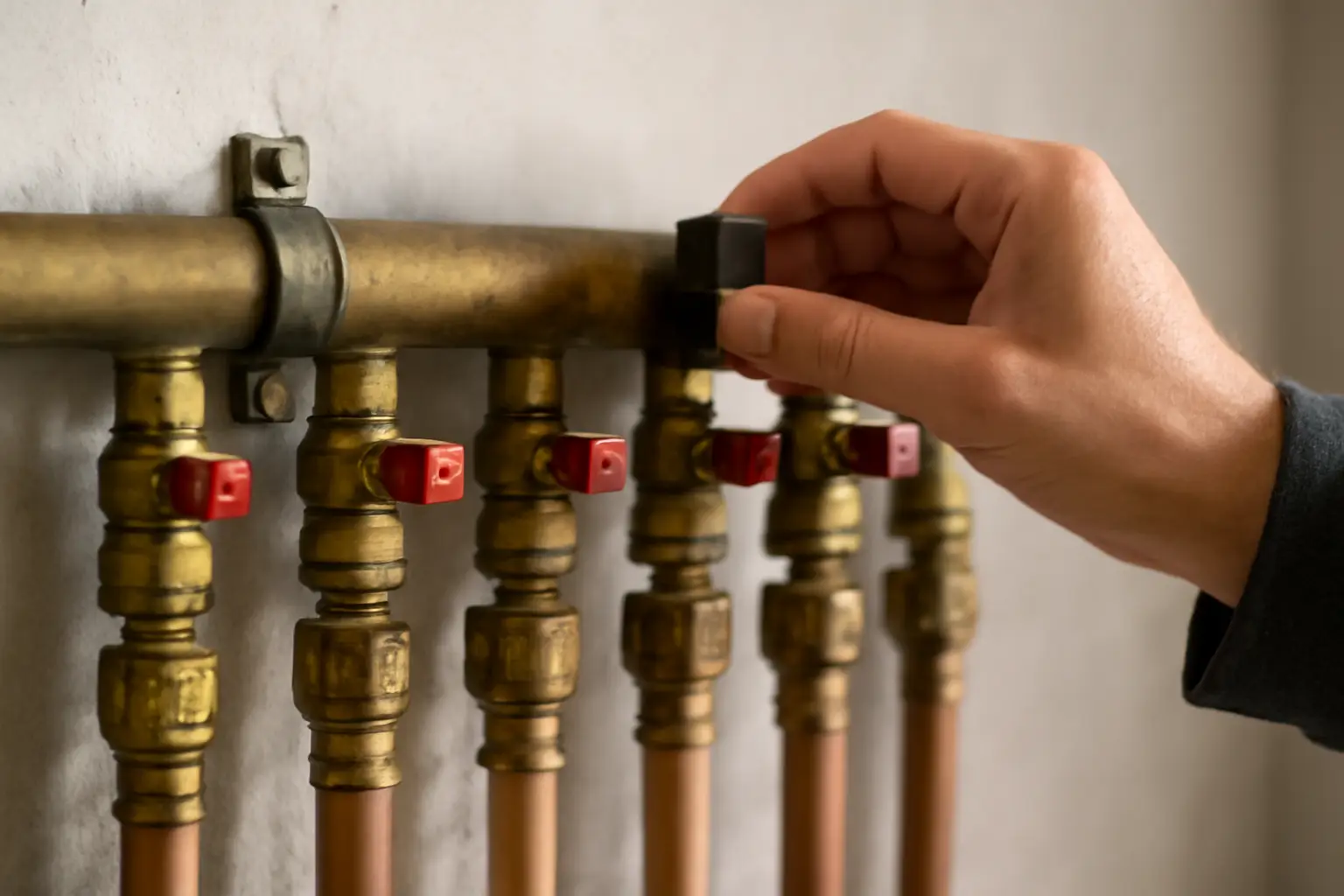

Как регулировать тёплый пол с помощью гребёнки
Регулировать тёплый пол с помощью гребёнки чаще всего настраивают через балансировочные вентили на обратной линии коллектора: ими вручную выставляют расход теплоносителя по каждой петле, ориентируясь на расходомеры или таблицу гидравлического расчёта. Это самый распространённый способ, потому что он не требует дополнительной автоматики и работает в системах любого возраста. Более точная регулировка достигается термостатическими головками с сервоприводами, которые управляются комнатными термостатами и меняют расход автоматически, реагируя на температуру в помещении.
Устройство гребёнки и что на ней регулируется
Коллектор тёплого пола состоит из двух горизонтальных труб — подающей и обратной. На подающей обычно стоят расходомеры (флоуметры) с прозрачными колпачками и шкалой в литрах в минуту, на обратной — балансировочные вентили или клапаны с термоголовками. Расходомер показывает, сколько теплоносителя проходит через конкретную петлю, вентиль на обратке позволяет этот расход изменить. Если петель несколько и они разной длины, каждая требует своего расхода — короткие контуры перекрывают сильнее, длинные оставляют более открытыми.
Регулировка балансировочными вентилями
Ручная балансировка — базовый способ настройки. Сначала все вентили открывают полностью, включают насос, дают системе выйти на рабочий режим в течение 15–20 минут. Затем по показаниям расходомеров сравнивают фактический расход с расчётным значением для каждой петли (расчёт делает проектировщик или берётся из паспорта на систему, обычно от 1,5 до 5 л/мин на контур в зависимости от площади и шага укладки трубы). Петли с избыточным расходом слегка закрывают вентилем, недостаточные оставляют открытыми или, если насос позволяет, увеличивают общий напор. Процедуру повторяют 2–3 раза, поскольку изменение расхода на одной петле сказывается на остальных из-за общего гидравлического сопротивления контура.
Термостатические головки и сервоприводы
На гребёнках с термостатическим управлением каждый контур оснащён клапаном, на который надета термоголовка или электротермический привод. Термоголовка реагирует на температуру у себя, что не всегда удобно, поэтому в большинстве систем применяют выносные комнатные термостаты — они подают сигнал на сервопривод, и тот открывает или закрывает клапан в зависимости от того, достигнута ли заданная температура в помещении. Такая схема не требует ручной подстройки расхода: балансировку делают один раз при пуске системы, а дальше автоматика поддерживает комфортную температуру сама, открывая контур полностью при недогреве и перекрывая при достижении уставки.
Смесительный узел и температура подачи
Отдельная задача — не расход по петлям, а температура теплоносителя, поступающего в тёплый пол. Она должна быть ниже, чем в радиаторном контуре, обычно 35–45 °C против 60–75 °C у радиаторов. Для этого на гребёнке или перед ней ставят смесительный узел — трёхходовой или термостатический клапан, который подмешивает к горячей воде из котла остывшую обратку из контура пола. Регулировка смесительного клапана задаёт температуру подачи, а балансировочные вентили или сервоприводы затем распределяют эту подачу по петлям. Без смесительного узла регулировка расходов не даст нужного эффекта — пол либо перегреется, либо не прогреется вовсе при попытке снизить температуру только вентилями.
Порядок действий при первой настройке
- Открыть все вентили и клапаны на гребёнке полностью, запустить систему, выпустить воздух через воздухоотводчики.
- Дать системе прогреться 20–30 минут, зафиксировать показания расходомеров.
- Сравнить с расчётными значениями (из проекта или ориентировочно по площади и длине петли), скорректировать вентили.
- Настроить смесительный узел на нужную температуру подачи.
- Если есть термостаты — задать комфортные температуры в каждой зоне, дождаться стабилизации в течение суток.
- Повторить балансировку через 1–2 дня работы, когда стяжка и помещение выйдут на рабочий тепловой режим.
Типичные ошибки при регулировке
Чаще всего балансировку делают один раз сразу после монтажа, не дожидаясь прогрева стяжки, и получают искажённые показания расходомеров. Вторая ошибка — попытка регулировать температуру пола только вентилями на гребёнке без смесительного узла: расход можно снизить, но температура подачи останется прежней, и пол либо будет горячим локально, либо система начнёт работать с перепадом, который бьёт по эффективности котла. Третья ошибка — закрывать вентили слишком резко на короткой петле, из-за чего расход на соседних контурах скачкообразно возрастает и требует повторной подстройки всей гребёнки. Четвёртая — игнорировать балансировку вовсе при установке сервоприводов, полагая, что автоматика всё выровняет сама: сервопривод регулирует включение и отключение петли, но не компенсирует изначальный перекос по гидравлическому сопротивлению между контурами разной длины.
| Способ регулировки | Что регулирует | Когда применяют |
|---|---|---|
| Балансировочный вентиль | Расход теплоносителя в петле | Базовая настройка системы без автоматики |
| Расходомер | Визуальный контроль расхода | При балансировке и последующих проверках |
| Термоголовка на клапане | Открытие/закрытие контура по температуре у клапана | Простая автоматизация без выносного датчика |
| Сервопривод с комнатным термостатом | Открытие/закрытие контура по температуре в помещении | Поддержание заданной температуры в отдельных зонах |
| Смесительный узел | Температура подачи теплоносителя в контур пола | Обязателен при подключении от котла с высокой температурой |
Частые вопросы
Как понять, что петля разбалансирована?
Косвенный признак — разная температура пола в разных зонах при одинаковой настройке термостатов, а также резкое изменение расхода на соседних контурах после подстройки одного вентиля. Точный способ — сверка показаний расходомеров с расчётными значениями из проекта системы.
Можно ли обойтись без расходомеров на гребёнке?
Технически да, но балансировка вручную без визуального контроля расхода превращается в подбор наугад. Расходомеры или хотя бы термометры на подаче и обратке каждой петли существенно упрощают процесс и снижают риск переохлаждения одной из зон.
Почему после регулировки одна комната всё равно холоднее?
Обычно причина в недостаточном расходе на этой петле из-за большой длины контура или в том, что смесительный узел выдаёт температуру подачи ниже необходимой для этой зоны. Стоит проверить фактический расход по расходомеру и, если он ниже расчётного, приоткрыть вентиль на этой петле и слегка прикрыть на соседних, чтобы компенсировать перепад давления.
Нужно ли перенастраивать гребёнку каждый сезон?
Как правило, нет — балансировка, сделанная при первом пуске системы, сохраняет актуальность на весь срок службы, если не менялась конфигурация контуров. Повторная настройка нужна после ремонта, замены насоса или котла, а также если появились новые зоны с термостатами.
