Устройство теплого пола водяного: из чего состоит и как работает

Обновлено 4 сентября 2026 г. · Тёплый пол

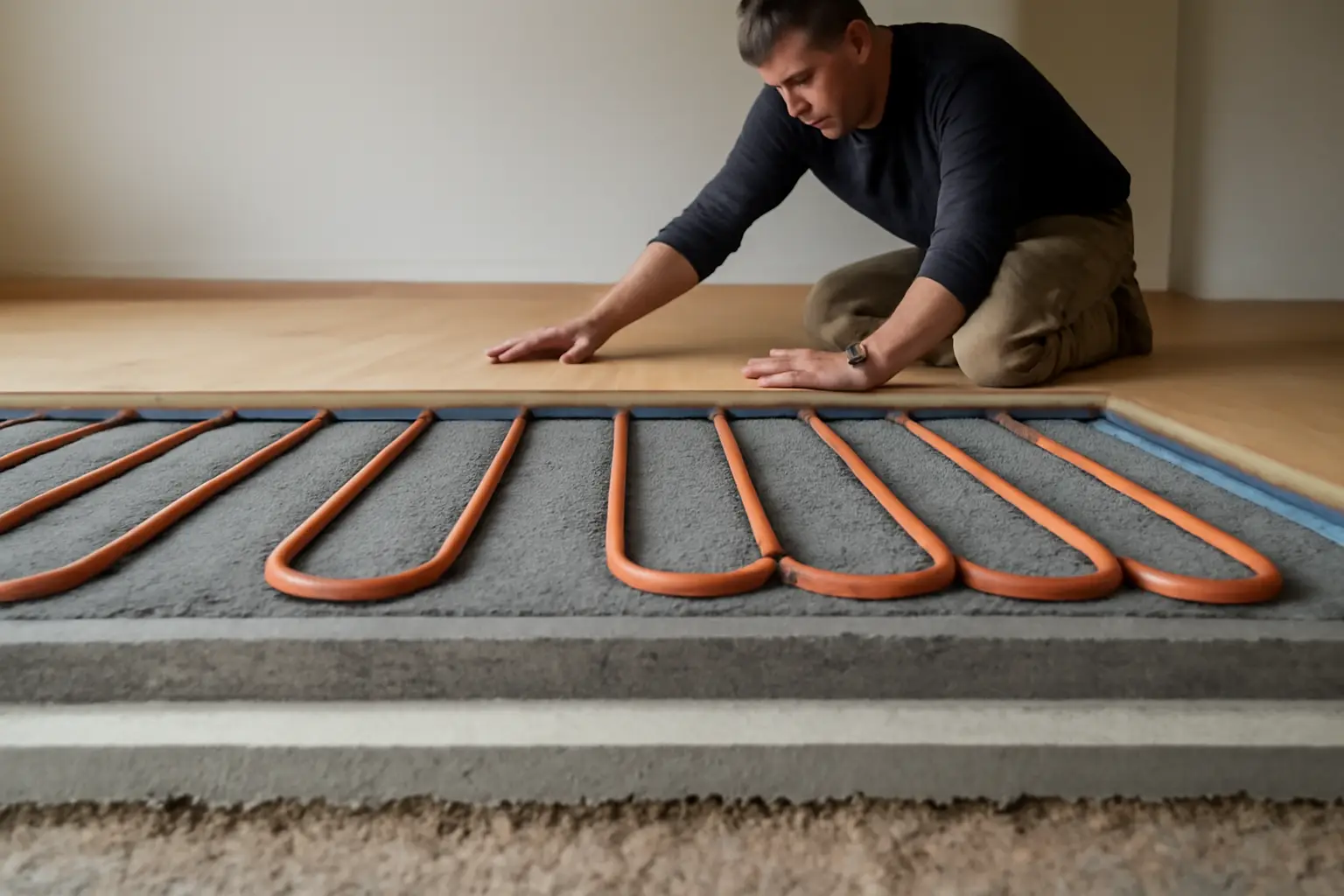

Устройство водяного тёплого пола складывается из пяти слоёв — основания, теплоизоляции, труб с теплоносителем, стяжки и напольного покрытия, — а сама система работает за счёт котла, коллектора и насоса, которые гонят нагретую воду по контурам под полом.

Что понадобится

• Трубы для тёплого пола (металлопластик, полиэтилен или медь) с запасом по длине на каждый контур
• Коллекторный узел с расходомерами и клапанами на каждый контур
• Циркуляционный насос, при необходимости — насосно-смесительный узел
• Котёл или другой источник нагрева воды
• Теплоизоляционные плиты (экструдированный пенополистирол или аналог)
• Демпферная лента по периметру помещения
• Материалы для гидроизоляции, если основание требует защиты от влаги
• Компоненты для стяжки — цементно-песчаная смесь или готовая наливная смесь

Порядок монтажа

1. Подготовить основание: выровнять черновой пол, убрать мусор и крупные неровности, при необходимости уложить гидроизоляционную плёнку.
2. Закрепить демпферную ленту по периметру комнаты вдоль всех стен и колонн — она компенсирует тепловое расширение стяжки, минимальная ширина ленты 5 мм.
3. Уложить теплоизоляционные плиты по всей площади пола сплошным слоем без зазоров между плитами.
4. Разложить трубы по выбранной схеме (змейка, улитка или их комбинация), отступая от стен около 150 мм — этот отступ учитывает как расстояние до демпферной ленты, так и место для крепления труб.
5. Подключить концы контуров к коллекторному узлу, установить циркуляционный насос и, если предусмотрено схемой, насосно-смесительный узел для регулировки температуры теплоносителя.
6. Провести опрессовку системы — заполнить контуры водой под давлением и выдержать под нагрузкой некоторое время, чтобы проверить герметичность соединений и труб.
7. Оставить систему под давлением на время заливки стяжки, залить цементно-песчаную или наливную стяжку поверх труб, соблюдая нужную толщину слоя.
8. Дать стяжке полностью высохнуть — это может занимать несколько недель в зависимости от типа смеси и толщины слоя.
9. Уложить финишное напольное покрытие и только после этого произвести первый плавный запуск системы с постепенным повышением температуры теплоносителя.

Когда план не срабатывает и частые ошибки

Основная ошибка — включать тёплый пол сразу после заливки стяжки. Влажный бетон при быстром нагреве трескается, а трубы внутри могут повредиться от неравномерного расширения раствора. Систему сначала проверяют опрессовкой ещё до заливки стяжки, а полноценный запуск делают только после того, как стяжка набрала прочность и полностью высохла.

Ещё одна распространённая проблема — отсутствие демпферной ленты или её недостаточная ширина. Без компенсационного зазора стяжка при нагреве упирается в стены, и на ней появляются трещины. Если ленты нет или она уже смонтированного покрытия, придётся частично демонтировать стяжку по периметру и добавить компенсационный шов.

Экономия на теплоизоляции — тоже частая причина, по которой система работает хуже расчётной. Без плотного сплошного слоя утеплителя часть тепла уходит в основание, а не в помещение, и котлу приходится работать с большей нагрузкой, чтобы поддерживать нужную температуру пола.

Если после монтажа отдельные контуры прогреваются неравномерно, причина обычно в разной длине петель или в неправильной настройке расходомеров на коллекторе. Балансировку контуров проводят, регулируя расход теплоносителя на каждом расходомере отдельно, ориентируясь на длину и сопротивление конкретной петли.

Частые вопросы

Можно ли обойтись без коллекторного узла?

Для системы с одним небольшим контуром иногда обходятся без полноценного коллектора, подключая трубу напрямую к котлу. Но при нескольких контурах коллектор нужен обязательно — он распределяет поток теплоносителя и позволяет регулировать температуру и расход по каждой петле отдельно.

Какой слой теплоизоляции считается обязательным?

Теплоизоляция входит в типовую конструкцию «пирога» тёплого пола вместе с основанием, трубами, стяжкой и напольным покрытием. Без неё значительная часть тепла уходит вниз, а не в помещение, поэтому этот слой не пропускают даже при монтаже на грунт или на плиту перекрытия с отоплением снизу.

Зачем нужен насосно-смесительный узел, если уже есть циркуляционный насос

Циркуляционный насос обеспечивает движение воды по контурам, а насосно-смесительный узел регулирует температуру теплоносителя, смешивая горячую воду из котла с уже остывшей из обратной линии. Такой узел добавляют в схемах, где котёл греет воду до температуры, слишком высокой для прямой подачи в трубы тёплого пола.

Сколько нужно ждать перед первым запуском после заливки стяжки

Точный срок зависит от типа стяжки, её толщины и условий в помещении — влажности и температуры воздуха. Общее правило: систему включают только после полного высыхания стяжки, а не по формальному сроку набора прочности бетоном. Точные сроки для конкретной смеси уточняют у производителя стяжки или в инструкции к материалу.
