Схема подключения термостата отопления
Термостат подключают либо напрямую к клемам котла (управление включением/выключением горелки), либо через сервопривод на смесительном узле или коллекторе тёплого пола, либо через релейный блок, если управляется несколько контуров одновременно. Схема подключения термостата зависит от типа устройства — проводной, беспроводной, электронный или механический — но общий порядок действий во всех случаях схожий.
С чего начать
- Сам термостат и, при беспроводной модели, приёмный блок
- Инструкция к котлу или сервоприводу — с указанием клемм для подключения внешнего термостата
- Кабель сечением 0,5–0,75 мм² (для проводной схемы) или элементы питания для беспроводного блока
- Отвёртка, индикаторная отвёртка или мультиметр, кабельные стяжки, монтажная коробка
- Схема электрических соединений, идущая в комплекте с котлом
Порядок подключения
- Определить тип управления в котле: большинство современных настенных котлов имеют клеммы для термостата, обычно обозначенные как «TA», «room thermostat» или аналогично, рассчитанные на сухой контакт без напряжения.
- Отключить питание котла или контура, к которому будет подключён термостат, полностью — как на самом устройстве, так и на автомате в щите.
- Выбрать место установки термостата: на внутренней стене, на высоте 1,2–1,5 м от пола, вдали от батарей, окон, сквозняков и прямых солнечных лучей — иначе показания будут искажены.
- Проложить кабель от места установки термостата до котла или коробки сервопривода, используя короб или гофру при открытой прокладке, либо штробу при скрытой.

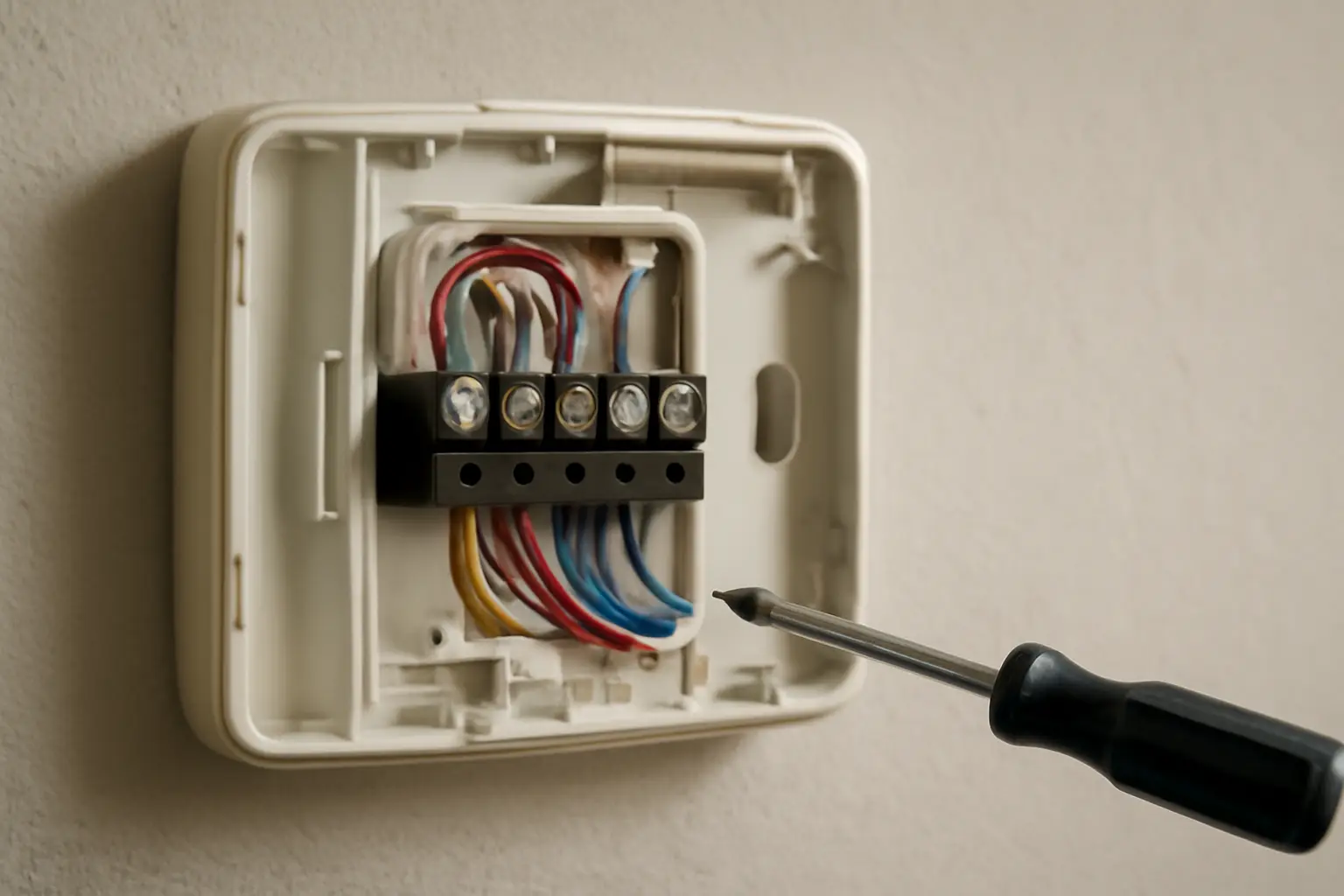

- Подключить провода к клеммам термостата согласно нумерации в инструкции: для механических моделей это обычно два провода, для программируемых электронных — иногда требуется отдельное питание 220 В или батарейки в самом блоке.
- Подключить второй конец кабеля к соответствующим клеммам котла или сервопривода, соблюдая полярность, если она указана производителем.
- Для беспроводной схемы вместо прокладки кабеля устанавливают приёмный модуль рядом с котлом или контроллером, подключают его к тем же клеммам, а термостат работает от батареек и настраивается на частоту приёмника.
- Включить питание, дать термостату проинициализироваться (у электронных моделей — экран показывает температуру через 10–30 секунд), выставить желаемую температуру выше комнатной и проверить, что котёл или сервопривод отреагировал.
- Настроить программы и параметры гистерезиса согласно инструкции — большинство термостатов позволяют задать разницу между включением и выключением в 0,2–1 °C.
Частые ошибки и когда схема не подходит
Основная ошибка — подключение термостата к силовым клеммам котла напрямую, минуя предусмотренный вход для внешнего управления. Это может вывести электронику котла из строя или вовсе не сработать, поскольку клеммы «TA» рассчитаны на сухой контакт, а не на напряжение сети.
Вторая распространённая проблема — установка термостата в неудачном месте: рядом с батареей, на кухне у плиты или на стене, граничащей с холодным подъездом. Показания будут завышены или занижены, и котёл станет работать не по факту температуры в комнате, а по искажённым данным.
Если в доме несколько отопительных контуров с разной логикой (например, тёплый пол и радиаторы), один термостат управлять всей системой не может — нужен либо контроллер с несколькими зонами, либо отдельный термостат на каждый контур с релейным блоком расширения.
Беспроводная схема не подходит там, где есть металлические перегородки, толстые железобетонные стены или сильные помехи от бытовой техники — сигнал может не доходить до приёмника, тогда выручает только проводное решение или установка репитера сигнала.
Если котёл старый и не имеет входа для внешнего термостата, подключение возможно только через дополнительный релейный модуль, врезанный в цепь питания горелки, — эту работу лучше поручить специалисту сервисной организации, так как ошибка в проводке способна повредить плату управления.
Частые вопросы
Можно ли подключить термостат к любому котлу?
Нет, только к моделям с предусмотренным входом для термостата. Уточнить наличие такого входа можно в инструкции к конкретной модели или у производителя.
Нужно ли отключать электричество перед монтажом?
Да, обязательно обесточить котёл и участок сети, к которому подключаются провода термостата, во избежание короткого замыкания и повреждения электроники.
Чем отличается подключение термостата к сервоприводу от подключения к котлу?
В первом случае термостат управляет открытием/закрытием клапана на конкретном контуре, во втором — включением всей горелки котла. Иногда используют обе схемы одновременно: термостат зоны управляет сервоприводом, а общий сигнал спроса на тепло идёт на котёл через отдельный релейный блок.
Что делать, если после подключения термостат не реагирует?
Проверить полярность и правильность подключения к клеммам по схеме из инструкции, убедиться, что выставленная температура выше текущей, и проверить целостность кабеля мультиметром. Если беспроводная модель не откликается — проверить батарейки и расстояние до приёмника.
