Схема подключения твердотопливного котла отопления

Обновлено 4 сентября 2026 г. · Газовые котлы

Твердотопливный котёл подключают к системе отопления через обязательную группу безопасности и, как правило, через буферную ёмкость или бак-аккумулятор. Прямое подключение котла к контурам без защитных узлов и накопителя тепла приводит к перегреву воды и повреждению системы.

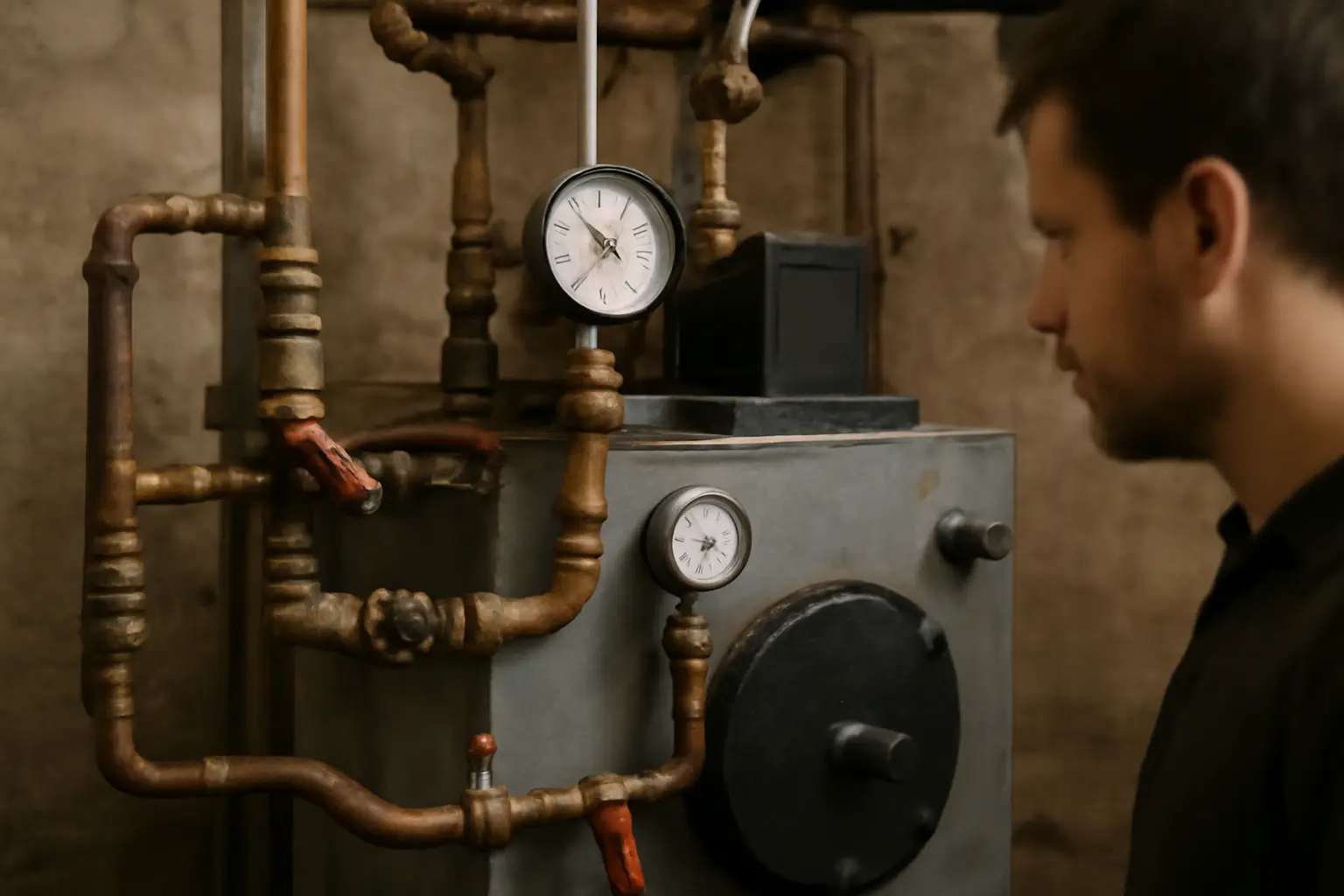

Схема подключения твердотопливного котла отопления

С чего начать

Порядок подключения

  1. Выбор места установки котла. Котёл ставят в отдельном помещении с вытяжной вентиляцией, негорючим основанием и запасом пространства для загрузки топлива и чистки. Высота установки относительно радиаторов и буферной ёмкости учитывается при расчёте естественной циркуляции.
  2. Монтаж группы безопасности. Группу устанавливают на выходе из котла как можно ближе к нему, без запорной арматуры между котлом и предохранительным клапаном. Клапан рассчитывают на давление срабатывания не выше рабочего давления системы.
  3. Организация малого контура (защита от конденсата и перегрева). Трёхходовой смесительный клапан подмешивает горячую воду из обратки в холодный теплоноситель, поступающий обратно в котёл, поддерживая температуру входа не ниже 55–60 °С. Это снижает образование конденсата и деготь на стенках теплообменника.
  4. Установка буферной ёмкости. Бак-аккумулятор подключают между котлом и остальной системой отопления, чтобы избыточное тепло от догорающей закладки топлива уходило в накопитель, а не в перегретый контур. Объём бака подбирают из расчёта 25–50 литров на 1 кВт мощности котла, точную цифру уточняют по паспорту оборудования.
  5. Подключение циркуляционных насосов. Насос малого контура обеспечивает движение теплоносителя через котёл независимо от насосов основных контуров отопления. При отключении электричества система должна сохранять возможность естественной циркуляции хотя бы через аварийный контур.
  6. Монтаж расширительного бака. Открытый бак устанавливают в самой высокой точке системы, закрытый мембранный — на обратной линии перед насосом. Тип бака зависит от того, закрытая или открытая схема отопления используется в доме.
  7. Подключение контура аварийного охлаждения. Если производитель предусмотрел термостатический клапан слива, к нему подводят холодную воду из водопровода. При превышении критической температуры клапан открывается и сбрасывает избыточное тепло, предотвращая закипание теплообменника.
  8. Разводка на потребителей. От буферной ёмкости или от котла через смесительные узлы разводят контуры на радиаторы, тёплый пол и бойлер косвенного нагрева. Каждый контур с тёплым полом получает собственный смесительный узел из-за разницы рабочих температур.
  9. Опрессовка и первый запуск. Систему заполняют водой, проверяют на утечки под рабочим давлением, затем разжигают котёл небольшой закладкой топлива и контролируют работу насосов, клапанов и группы безопасности в течение первых часов.

Частые ошибки и когда схема не подходит

Самая распространённая ошибка — подключение твердотопливного котла напрямую к отопительным контурам без малого контура защиты. Теплообменник в этом случае покрывается конденсатом и дегтем, что резко снижает срок его службы. Вторая ошибка — установка запорного крана между котлом и предохранительным клапаном группы безопасности: при его случайном перекрытии клапан теряет смысл, и давление в котле может подняться до опасных значений.

Отсутствие буферной ёмкости приводит к перегреву на этапе интенсивного горения и недогреву на этапе тления углей — колебания температуры в доме становятся заметными. Если площадь дома небольшая, а котёл маломощный, буферную ёмкость иногда заменяют увеличенным объёмом теплоносителя в системе, но это временное решение и не заменяет полноценный расчёт.

Схема с естественной циркуляцией без насосов подходит только для котлов малой мощности и требует точного соблюдения перепадов высот между котлом, баком и радиаторами. При ошибке в уклонах труб циркуляция замедляется, и котёл может перегреться даже при исправной группе безопасности. Для домов с несколькими контурами разной температуры (радиаторы и тёплый пол) без гидравлической стрелки или буферной ёмкости с несколькими выходами обвязка усложняется и требует индивидуального расчёта у специалиста по отоплению.

Частые вопросы

Можно ли обойтись без буферной ёмкости?

Технически можно, если котёл маломощный и система отопления инерционная за счёт большого объёма радиаторов и труб. На практике буферная ёмкость сглаживает колебания температуры и позволяет реже подкладывать топливо, поэтому её отсутствие оправдано только в небольших системах с постоянным контролем горения.

Нужен ли трёхходовой клапан, если котёл новый и качественный?

Трёхходовой смесительный клапан защищает не только от коррозии из-за конденсата, но и продлевает срок службы любого теплообменника независимо от его качества. Производители большинства твердотопливных котлов прямо указывают его установку как обязательное условие гарантии в инструкции к оборудованию.

Чем отличается обвязка закрытой системы от открытой?

В открытой системе расширительный бак ставится в верхней точке дома и сообщается с атмосферой, циркуляция может быть естественной без насоса. В закрытой системе используется мембранный бак и герметичный контур с насосом принудительной циркуляции, что даёт больше свободы в размещении радиаторов, но требует надёжной группы безопасности и контроля давления.

Как понять, что схема подключения твердотопливного котла собрана правильно?

Правильно собранная схема поддерживает температуру обратки на входе в котёл не ниже порога, заданного производителем, не допускает срабатывания предохранительного клапана при нормальной работе и обеспечивает равномерный нагрев всех контуров. Точные параметры и допустимые отклонения проверяют по паспорту конкретной модели котла или у специалиста, проводившего монтаж.
