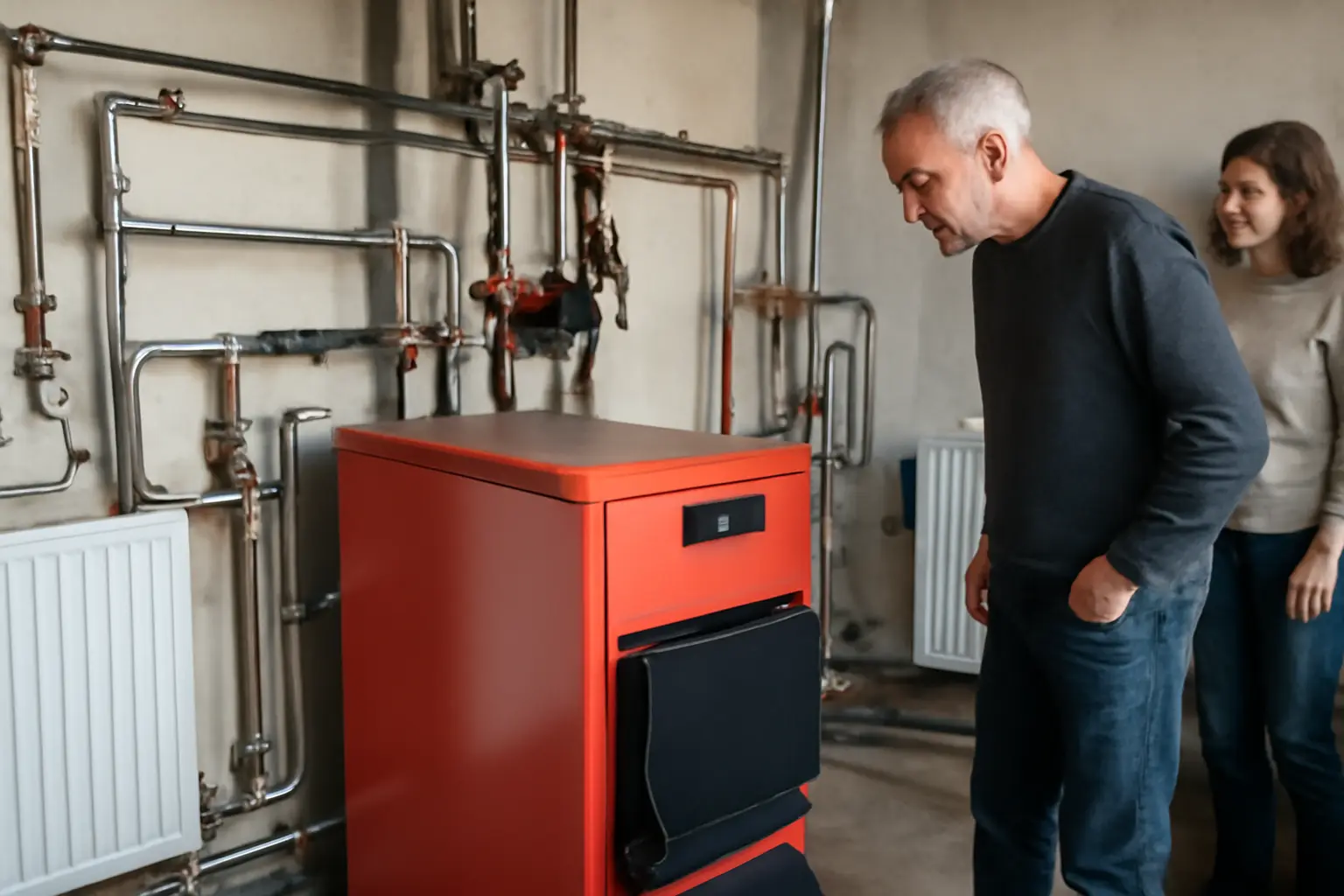

Схема отопления твердотопливного котла: обвязка с буфером
Рабочая схема отопления с твердотопливным котлом строится вокруг одной задачи — не дать котлу перегреться, когда закладка дров или угля ещё горит, а тепло уже не нужно. Для этого в контур ставят буферную ёмкость (теплоаккумулятор) или, как минимум, группу безопасности со сбросом излишков тепла, а уже потом разводят систему на радиаторы или тёплый пол.
С чего начать
- сам котёл подходящей мощности с запасом 15–20% на случай холодов
- группа безопасности: предохранительный клапан, автоматический воздухоотводчик, манометр
- термостатический смесительный клапан (термостатическая головка на 55–60 °C) для защиты обратки
- буферная ёмкость — не обязательна, но крайне желательна, особенно при мощности котла выше 15–20 кВт
- циркуляционный насос, а лучше два — один в контур котла, второй в систему отопления
- расширительный бак мембранного типа
- трубы, фитинги, запорная арматура для разводки на контуры
Порядок сборки схемы
- Определите место установки котла и буферной ёмкости. Ёмкость ставят рядом с котлом, обвязку делают максимально короткой — так меньше теплопотерь и проще монтаж.
- Установите на выходе из котла группу безопасности: клапан сброса давления, воздухоотводчик и манометр монтируют как можно ближе к котлу, до любых запорных элементов.
- Соберите малый контур котла с термостатическим смесительным клапаном. Клапан подмешивает горячую воду из выхода котла в обратку, пока температура обратной линии не дойдёт до 55–60 °C — до этого момента холодная вода из системы в котёл не пускается, иначе на стенках топки появится конденсат и котёл начнёт гнить изнутри.
- Подключите буферную ёмкость последовательно после малого контура. Котёл греет ёмкость, а система отопления забирает тепло уже из неё — это и снимает проблему инерции твердотопливного котла, который нельзя выключить одним нажатием кнопки.
- Установите второй циркуляционный насос — на контур от буферной ёмкости к радиаторам или коллекторам тёплого пола. Он работает по своей логике, обычно от комнатного термостата или погодозависимой автоматики.
- Врежьте расширительный бак в обратную линию перед насосом системы отопления, а не перед насосом котла — так меньше риск, что бак «поймает» перегретую воду прямо из топки.
- Разведите контуры от буфера или от коллектора: радиаторы через двухтрубную систему, тёплый пол через смесительный узел с ограничением температуры подачи (обычно 35–45 °C).
- Проверьте систему на герметичность и заполните теплоносителем, потом протестируйте котёл на первой топке при открытых кранах — так виднее, где подтекает и где воздух не стравился.
Когда схема без буфера всё же работает
Небольшой дом с котлом мощностью до 10–12 кВт и постоянным присутствием человека, который может подкидывать топливо небольшими порциями, иногда обходится без буферной ёмкости — только с группой безопасности и термостатическим клапаном. Но это компромисс: КПД котла падает, потому что он работает не на полную закладку, а урывками, да и риск перегрева выше. Если дом отапливается без постоянного контроля — например, только по выходным или на удалённом участке — буфер лучше не пропускать.
Частые ошибки
Самая распространённая ошибка — экономия на термостатическом смесительном клапане. Кажется, что можно обойтись обычным трёхходовым краном, выставленным вручную. На практике температура обратки постоянно меняется, вручную подстраивать её невозможно, и котёл рано или поздно получает холодную обратку с конденсатом на стенках — за один-два сезона это заметно съедает металл топки.
Вторая ошибка — установка расширительного бака слишком близко к котлу, на линии подачи. Горячий теплоноситель ускоряет износ мембраны, бак чаще выходит из строя.
Третья — отказ от группы безопасности «для экономии». Твердотопливный котёл продолжает гореть, даже если насос встал из-за отключения электричества, и без клапана сброса давления система может закипеть буквально за 20–30 минут — последствия от лопнувших труб до разрушения самого котла.
Ещё одна частая история — слишком маленькая буферная ёмкость. Объём подбирают из расчёта на мощность котла и время одной закладки: если ёмкость мала, она прогревается за первые полчаса топки, а остальное тепло от закладки просто улетает через клапан сброса или перегревает систему.
Частые вопросы
Можно ли обойтись без буферной ёмкости совсем?
Физически можно, если мощность котла невелика и есть возможность топить небольшими порциями с постоянным присмотром. Но КПД будет ниже, а риск локального перегрева выше, поэтому для домов без буфера рекомендуют ставить хотя бы группу безопасности с расширенным запасом на сброс.
Какой объём буферной ёмкости выбрать?
Ориентировочно 25–50 литров на каждый кВт мощности котла, но точный расчёт зависит от вида топлива, частоты топки и утеплённости дома — эти цифры лучше уточнить у производителя конкретной модели котла или у проектировщика системы.
Нужен ли смесительный клапан, если стоит буферная ёмкость?
Да, и это отдельный узел от смесителя на тёплый пол. Клапан защищает именно котёл от холодной обратки в первые минуты после розжига, независимо от того, есть буфер или нет.
Чем отличается схема с гравитационной циркуляцией от схемы с насосом?
Гравитационная схема (естественная циркуляция) не зависит от электричества и раньше была стандартом для деревенских домов, но требует больших диаметров труб и точных уклонов. Насосная схема компактнее и эффективнее, однако при отключении электричества система перестаёт разгонять тепло — здесь и нужна группа безопасности, чтобы котёл не закипел, пока насос не заработал снова.
