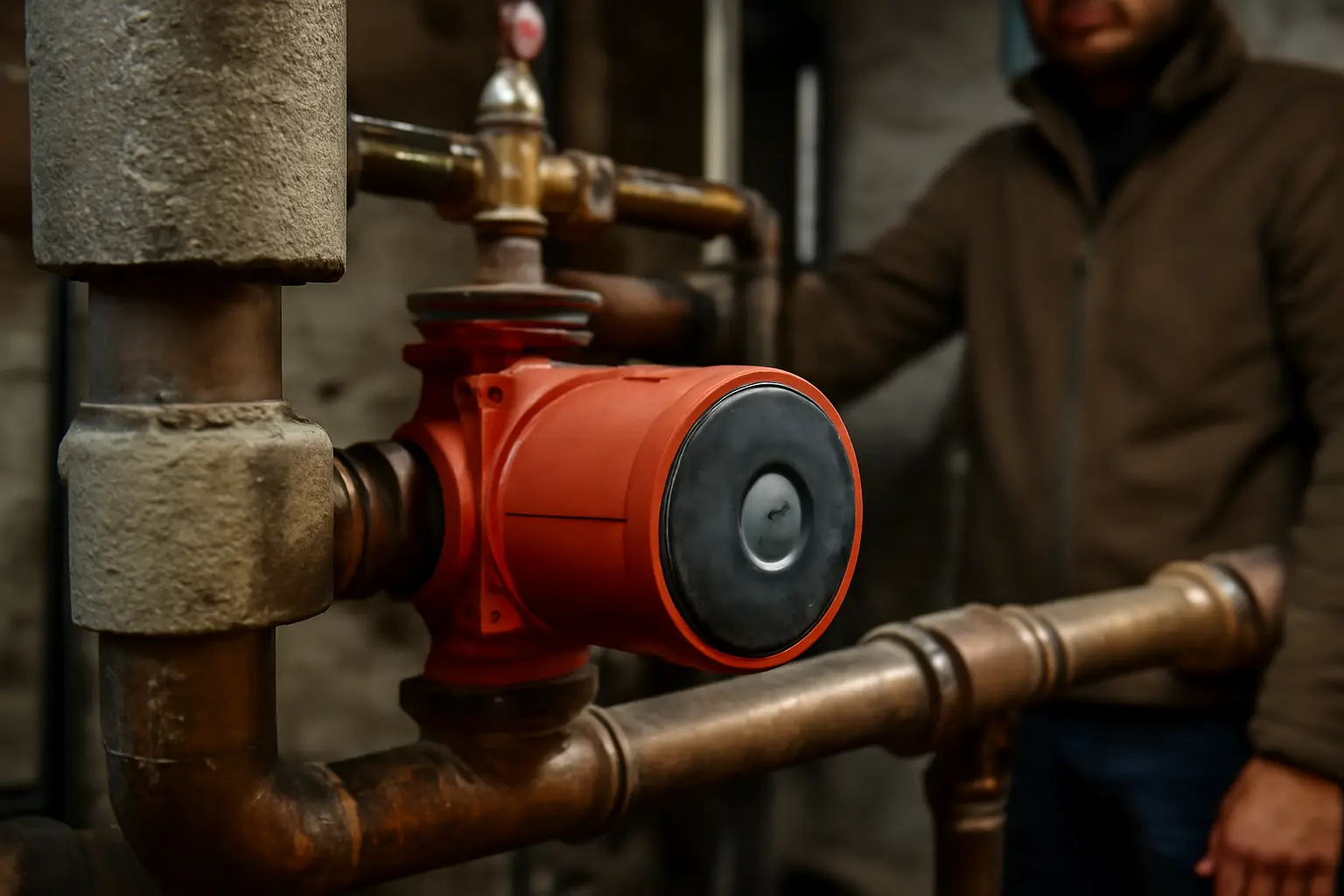

Насос перед котлом на обратке — правильное место в системе
Правильное расположение циркуляционного насоса в системе отопления — это установка на обратной трубе, перед входом в котёл, по направлению движения теплоносителя к котлу. Такая схема защищает насос от перегретой воды, снижает риск кавитации и продлевает срок службы подшипников и уплотнений. Именно эта позиция считается стандартной для большинства бытовых систем с твердотопливными, газовыми и электрическими котлами.
- Насос ставят на обратке, а не на подаче — там теплоноситель холоднее и давление в системе выше, что снижает риск кавитации
- Направление вращения крыльчатки должно совпадать с направлением потока — стрелка на корпусе насоса всегда показывает верный ход
- Перед насосом ставят фильтр-грязевик, после — обратный клапан, если в контуре есть естественная циркуляция
- Вал насоса должен быть строго горизонтальным — вертикальная установка сокращает срок службы двигателя
Почему обратка, а не подача
На подающей трубе теплоноситель горячий, иногда близкий к температуре кипения, особенно у твердотопливных котлов при активном горении. Горячая вода легче переходит в пар внутри насоса — возникает кавитация, то есть образование и схлопывание пузырьков пара на крыльчатке. Это разрушает рабочее колесо и подшипники за несколько месяцев вместо нескольких лет.
На обратке температура ниже на 10-20 градусов, а давление в этой точке системы обычно выше, чем на подаче — за счёт гидравлического сопротивления котла и радиаторов, которое насос уже преодолел на пути туда. Более высокое давление на входе в насос — это запас против кавитации, инженеры называют это подпором на всасывании.
Есть исключение: в некоторых схемах с буферными ёмкостями или закрытыми системами под избыточным давлением насос можно поставить и на подачу, если давление в системе достаточно высокое, чтобы исключить кипение при рабочей температуре. Но это решение принимает проектировщик под конкретную схему, а не типовое правило для частного дома.
По теме: Куда ставить циркуляционный насос: 7 вариантов места установки и Насос ставят на обратку перед котлом, ротор — строго горизонтально.
До или после котла — что меняется
Если система закрытая, с расширительным баком мембранного типа, насос обычно ставят сразу после котла на обратке, ближе к точке входа. Это классическая схема "котёл-насос-система". Часть монтажников ставит насос дальше от котла, ближе к радиаторам — тоже рабочий вариант, но тогда участок трубы от котла до насоса должен быть коротким, чтобы не терять напор впустую.
В открытых системах с расширительным баком наверху дома схема другая: насос иногда ставят на подающей трубе после расширительного бака, чтобы бак гасил пульсации и защищал от завоздушивания. Такие системы сейчас редкость, но в старых домах с печным или газовым отоплением 1990-х встречаются часто, и переучивать их на новую логику не всегда нужно — если работает, трогать не стоит.
Байпас и его роль
Байпас — это перемычка с обратным клапаном, которая идёт параллельно насосу. Она нужна, если в доме есть возможность работы системы без электричества, за счёт естественной циркуляции. Клапан на байпасе открывается, когда насос стоит, и закрывается при его работе — иначе часть потока будет обходить насос через байпас, и напор системы упадёт.
Ошибка новичков — забыть про обратный клапан на байпасе или поставить его в обратном направлении. Тогда даже при включённом насосе часть теплоносителя циркулирует по короткому пути, минуя дальние радиаторы, а те начинают греться слабее. Проверить направление клапана легко визуально — на корпусе есть стрелка, совпадающая с направлением потока.
Расположение по высоте и ориентация вала
Насос должен стоять с горизонтальным валом двигателя — это требование почти всех производителей, от Grundfos до Wilo. Вертикальная установка, когда вал направлен вверх или вниз, приводит к неравномерному износу подшипника скольжения, который смазывается самим теплоносителем. Ресурс насоса в такой установке падает в разы, хотя внешне он продолжает работать.
Высота установки относительно котла и радиаторов не критична для современных насосов с "мокрым" ротором — они рассчитаны на работу в любой точке замкнутого контура под давлением. Но монтажники стараются ставить насос в самой нижней точке системы, куда стекается воздух хуже всего — там меньше риск завоздушивания крыльчатки при первом запуске.
Фильтр перед насосом — не опция, а необходимость
Грязевик или сетчатый фильтр перед насосом защищает крыльчатку от окалины, песка и мелкого мусора, который неизбежно появляется в трубах после сварки и монтажа, а также накапливается в старых системах при промывке. Без фильтра насос забивается за один-два отопительных сезона, а признаки просты — гул, снижение напора, перегрев обмотки.
Фильтр ставят именно перед насосом по направлению потока, а не после — иначе он не выполняет защитную функцию. Раз в сезон, обычно перед началом отопительного периода, сетку фильтра стоит промыть — это пять минут работы, но экономит ресурс насоса на годы.
Ошибки, которые чаще всего встречаются на практике
Самая частая ошибка — установка насоса на подающей трубе твердотопливного котла без учёта температурного режима. При активном горении дров или угля температура на выходе легко достигает 90-95 градусов, и насос там работает на пределе, кавитируя при каждом скачке нагрузки.
Вторая по частоте ошибка — монтаж с вертикальным валом из-за нехватки места в котельной. Монтажники разворачивают насос на 90 градусов, чтобы уместить его между трубами, и через год-два получают стук и выход из строя подшипника. Третья ошибка — отсутствие обратного клапана на байпасе или его установка в обратную сторону, из-за чего часть контура работает не так, как задумано.
Четвёртая ошибка встречается реже, но обходится дороже — установка насоса без учёта направления резьбы или без запорных кранов по обе стороны. Без кранов любая замена насоса превращается в слив всей системы, что особенно неприятно зимой, когда систему нужно снова заполнять и удалять воздух при минусовой температуре снаружи.
Как проверить, что насос стоит правильно
Первое, на что смотрят при проверке — направление стрелки на корпусе насоса и совпадение её с направлением потока теплоносителя. Второе — положение вала: он должен быть строго горизонтальным, электродвигатель сверху или снизу от насоса не считается, важна ось вращения, а не положение клеммной коробки.
Третье — наличие фильтра перед насосом и обратного клапана на байпасе, если он есть в схеме. Четвёртое — расположение на обратной трубе, а не на подающей, если это не специальная схема с буферной ёмкостью под давлением. Если все четыре пункта соблюдены, вопрос правильного расположения циркуляционного насоса в системе отопления можно считать закрытым, и дальнейшая настройка сводится к подбору скорости и режима работы под конкретный дом.
Если система уже собрана и переделывать схему трудозатратно, а насос стоит на подаче твердотопливного котла — минимальная мера защиты — снизить интенсивность горения и не допускать перегрева выше 80-85 градусов. Это не решает проблему полностью, но снижает риск кавитации до приемлемого уровня на переходный период, пока не появится возможность перенести насос на обратку.
