Куда ставить циркуляционный насос: 7 вариантов места установки

Обновлено 4 сентября 2026 г. · Трубы и монтаж

Насос почти всегда ставят на обратку, перед котлом, по направлению движения теплоносителя. Это базовое правило подходит для большинства закрытых систем с настенным или напольным газовым котлом. Но есть минимум шесть ситуаций, где логика другая: открытая система с расширительным баком наверху, твердотопливный котёл, коллекторная разводка с тёплым полом, косвенный бойлер. Если разбираться в деталях не хочется — читайте раздел про закрытую систему с котлом, для восьми систем из десяти это и есть ответ.

Место установки в зависимости от типа системы

Закрытая система с настенным или напольным газовым котлом

Насос монтируют на обратной трубе, максимально близко к входу в котёл, но после расширительного бака и группы безопасности, если они установлены отдельно. Направление потока — от насоса к котлу. Такая расстановка защищает насос от перегретого теплоносителя и снижает риск кавитации, потому что давление в этой точке контура выше, чем на подаче.

Если котёл настенный со встроенным насосом, самостоятельно решать этот вопрос не нужно — насос уже стоит в правильном месте внутри корпуса, и добавлять второй имеет смысл только для отдельного контура, например тёплого пола.

Открытая система с расширительным баком на чердаке

Здесь принцип обратный: насос ставится на подающей трубе, после котла, но до точки подключения расширительного бака. Причина в том, что открытый бак сообщается с атмосферой, и если насос окажется после точки врезки бака на пути к радиаторам, в системе может возникнуть завоздушивание или подсос воздуха через бак при разрежении.

Такая схема встречается в старых домах с самотечным отоплением, переведённым на принудительную циркуляцию. Проверить точку подключения бака перед монтажом насоса обязательно, иначе система будет булькать и заполняться воздухом.

Система с твердотопливным котлом

На твердотопливном котле насос тоже ставится на обратке, но с оговоркой: перед насосом обычно монтируют трёхходовой смесительный клапан, который поддерживает температуру обратки не ниже 55–60 градусов. Это защищает котёл от конденсата и коррозии стенок топки.

Отличие от газового котла в том, что твердотопливный агрегат нельзя резко отключить, и остановка насоса при перегреве может привести к закипанию теплоносителя. Многие ставят дополнительный контур охлаждения с гравитационной циркуляцией именно для таких случаев — это отдельная тема, но насос на обратке в такой схеме не единственная защита.

Контур тёплого пола от общего коллектора

Тёплый пол питается от подающей магистрали через смесительный узел, и здесь часто ставят отдельный, менее мощный насос, тоже на подаче — после смесительного клапана, перед распределительным коллектором. Это отличается от схемы с радиаторами тем, что насос обслуживает не весь дом, а один низкотемпературный контур.

Если общий насос системы слишком мощный для контура пола, лучше не экономить на втором насосе, а развести контуры отдельно: иначе трубы пола будут перегреваться или, наоборот, не прогреваться равномерно из-за разного гидравлического сопротивления.

Место установки по конкретной точке монтажа

Перед котлом на обратке — стандартная точка

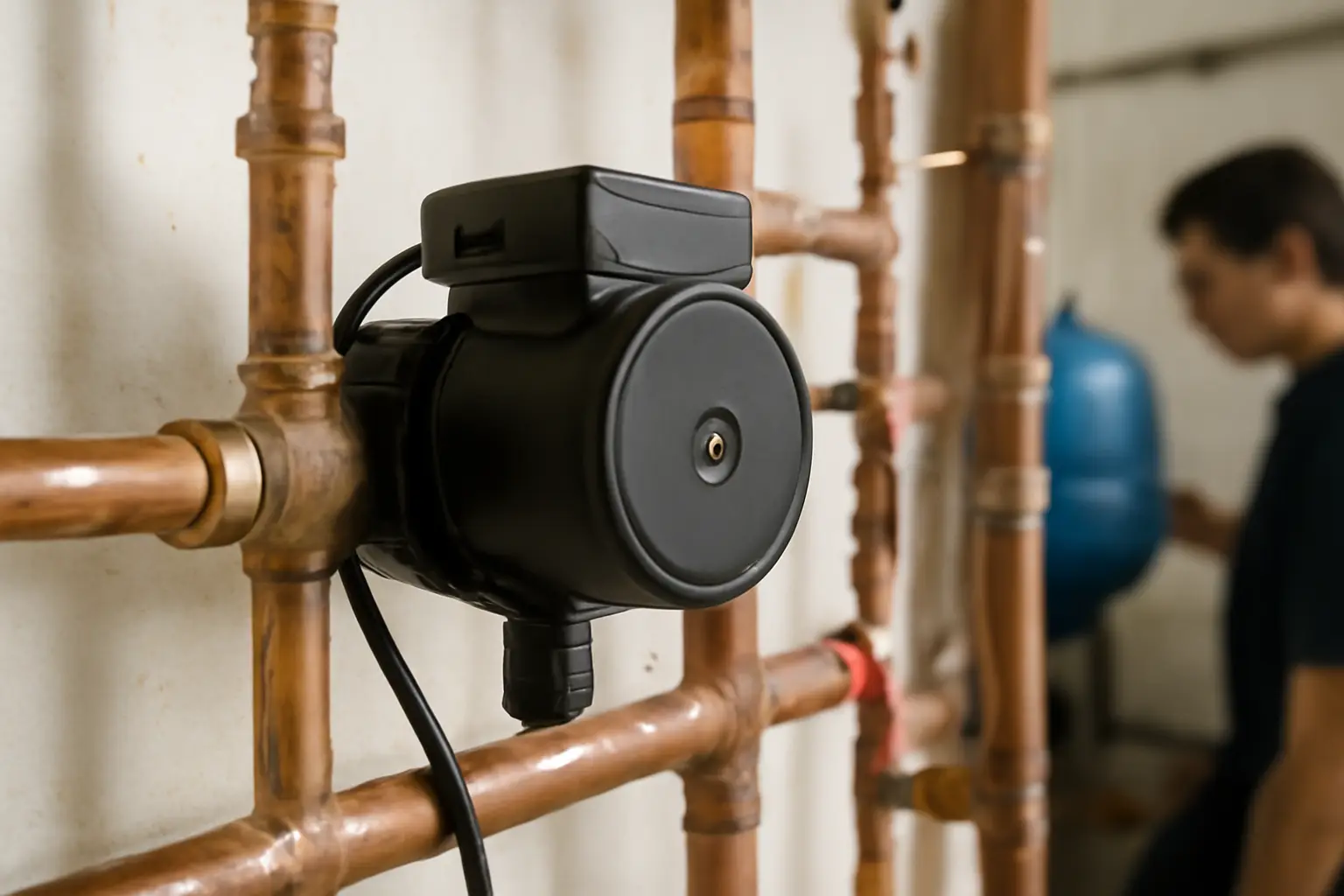

Это тот самый вариант, который подходит большинству. Насос ставится в разрыв трубы обратки, максимально ближе ко входу в котёл, с соблюдением направления по стрелке на корпусе. По обеим сторонам насоса рекомендуется поставить шаровые краны — для обслуживания и замены без слива всей системы.

Отличие от установки на подаче в первую очередь тепловое: температура обратки ниже, чем подачи, обычно на 15–20 градусов, и ротор насоса меньше изнашивается от перегрева. Для большинства бытовых насосов с максимальной рабочей температурой 95–110 градусов это существенный запас прочности.

После котла на подаче — вариант для открытых систем и особых схем

Установка на подаче применяется реже, в основном в открытых системах и некоторых промышленных схемах, где так диктует расположение расширительного бака или конструкция теплогенератора. На бытовом газовом или электрическом котле такая расстановка не даёт преимуществ и увеличивает тепловую нагрузку на насос.

Если производитель котла прямо указывает место установки насоса в инструкции — а такое бывает у некоторых моделей с встроенной автоматикой — это указание приоритетнее общих рекомендаций.

Обвязка с байпасом и клапаном подпитки

В системах с расширительным баком закрытого типа и группой безопасности насос часто ставят в узле, где рядом расположены предохранительный клапан, манометр и кран подпитки от водопровода. Такая компоновка не меняет принцип «насос на обратке перед котлом», но добавляет требование к порядку элементов: подпитка должна идти до насоса по направлению потока, а не после, иначе давление в контуре будет скакать.

Особые случаи

Система с косвенным бойлером горячего воды

Если контур бойлера подключён параллельно радиаторам через трёхходовой клапан, дополнительный насос для контура ГВС ставится на подающей трубе к бойлеру, сразу после клапана-разделителя. Основной насос системы при этом остаётся на обратке перед котлом и не меняет своего положения.

Ошибка, которая встречается часто: ставят один насос на общую магистраль и надеются, что он одновременно прогонит теплоноситель и через радиаторы, и через бойлер. В пиковые моменты это приводит к нехватке напора там, где сопротивление контура выше — обычно страдает именно бойлер.

Общая логика такая: насос ставится там, где ему легче работать и где меньше риск перегрева или завоздушивания. Для закрытой системы это обратка перед котлом, для открытой — подача после котла, для отдельных контуров вроде тёплого пола или бойлера — своя точка на подающей линии контура, а не на общей магистрали дома. Перед монтажом стоит свериться с инструкцией конкретного котла и насоса — некоторые производители прямо указывают допустимое направление и место установки, отступать от которых не рекомендуется даже если общая схема отопления нестандартная.
