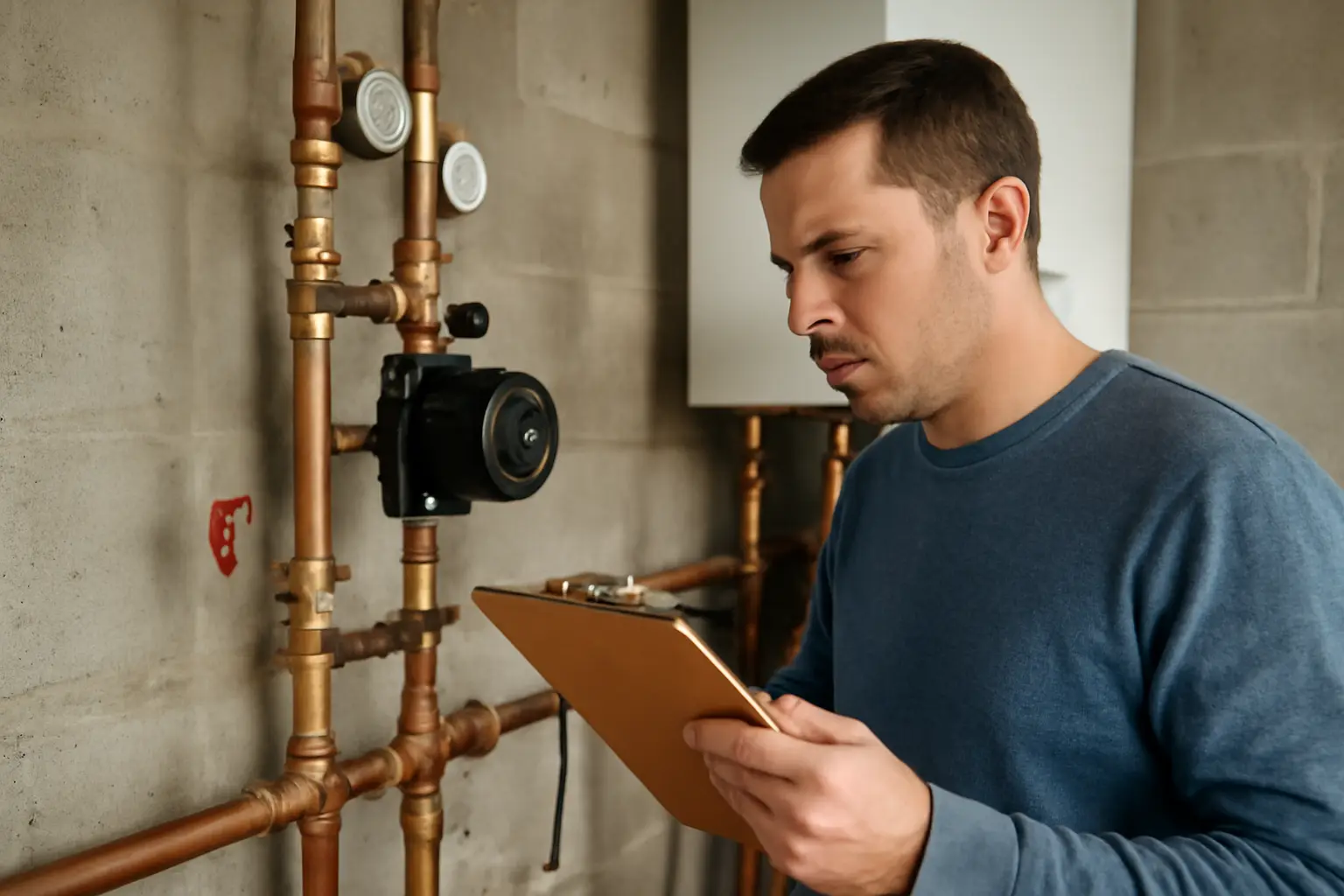

Подбор циркуляционного насоса: расчёт в 7 шагов без калькулятора
Циркуляционный насос подбирают по двум цифрам: расход теплоносителя в кубометрах в час и напор в метрах водяного столба. Онлайн-калькулятор подбора циркуляционного насоса для системы отопления даёт лишь приблизительную оценку, потому что не видит длину труб, количество поворотов и реальную тепловую нагрузку конкретного дома — эти данные придётся ввести самостоятельно, а значит, полезно понимать саму методику расчёта.
Что понадобится
- Тепловая мощность котла или суммарная мощность радиаторов, кВт
- Схема системы отопления с длиной труб каждого контура
- Диаметры труб на разных участках
- Количество запорной арматуры, коллекторов, теплообменников в контуре
- Калькулятор или таблица гидравлического сопротивления труб (есть в справочниках по отоплению)
Порядок расчёта
- Определите тепловую мощность системы. Возьмите паспортную мощность котла или сложите мощность всех радиаторов и контуров тёплого пола, которые насос будет обслуживать.
- Рассчитайте расход теплоносителя. Формула: расход (м³/ч) = мощность (кВт) × 0,86 / разница температур на подаче и обратке (обычно 10–20 °C). Для дома на 12 кВт с разницей 15 °C получится около 0,7 м³/ч.
- Найдите самый длинный и нагруженный контур. Насос считают по контуру с наибольшим гидравлическим сопротивлением, а не по всей системе сразу — остальные контуры короче и легче прокачиваются.
- Сложите длину труб этого контура в обе стороны. Считайте подачу и обратку вместе, добавьте длину через теплообменник или коллектор, если он есть на этом контуре.
- Посчитайте потери напора на трение. Для труб с внутренним диаметром 20–25 мм при обычных скоростях теплоносителя потери составляют примерно 100–150 Па на метр длины. Умножьте эту цифру на общую длину контура из шага 4.
- Добавьте потери на местных сопротивлениях. Каждый клапан, отвод, тройник, фильтр добавляет сопротивление, эквивалентное 1–3 метрам прямой трубы. Прибавьте эту величину к результату шага 5.
- Переведите суммарные потери в метры напора. 1 метр напора равен приблизительно 9800 Па. Разделите сумму потерь в паскалях на 9800 — получите нужный напор насоса в метрах.
- Сравните расход и напор с характеристикой насоса. В паспорте насоса есть график зависимости напора от расхода — точка пересечения ваших двух цифр должна лежать внутри рабочей зоны графика, а не на её краю.
- Возьмите насос с небольшим запасом. Запас 10–15 % по напору компенсирует зарастание труб накипью со временем и погрешности расчёта, но избыточный запас увеличивает шум и расход электроэнергии.
Когда расчёт не подходит и частые ошибки
Ручной расчёт и любой калькулятор подбора циркуляционного насоса дают приблизительный результат, если система с несколькими контурами разной длины и без гидравлической увязки — в таком случае короткие контуры получают избыток теплоносителя, а длинные недополучают тепло, и насос здесь не решает проблему в одиночку. Нужен балансировочный клапан на каждом контуре.
Частая ошибка — считать напор по всей длине труб в доме, а не по самому нагруженному контуру. Это приводит к завышенному напору и лишнему расходу электричества.
Другая ошибка — брать насос "с запасом на будущее", когда планируется расширение системы. Насос с избыточным напором создаёт шум, эрозию труб в местах сужений и повышенный износ подшипников на малых расходах.
Ошибаются и с направлением монтажа: насос ставят на обратку перед котлом, а не после расширительного бака, что при неверном расположении может создавать завоздушивание и нестабильную циркуляцию.
Если система тёплого пола смешана с радиаторами через один насос без смесительного узла, расчёт напора нужно делать для контура тёплого пола отдельно — там требования по расходу и температуре заметно другие.
Частые вопросы
Можно ли просто выбрать насос по мощности котла без расчёта напора
Нет, мощность котла определяет только требуемый расход теплоносителя. Напор зависит от длины труб, диаметра и количества арматуры, поэтому два дома с одинаковым котлом могут нуждаться в разных насосах.
Насос слишком мощный — это плохо?
Да, избыточный напор создаёт шум в трубах, ускоряет износ уплотнений и повышает расход электроэнергии без пользы для отопления. Лучше взять насос с несколькими скоростями и настроить нужную ступень после монтажа.
Как проверить, что насос подобран верно, после установки?
Ориентируйтесь на равномерный нагрев всех радиаторов и отсутствие шума в трубах. Если дальние радиаторы холоднее ближних, а насос работает на максимальной скорости, напора не хватает — проверяйте расчёт или ищите завоздушивание.
Нужен ли отдельный насос на каждый контур тёплого пола?
Обычно ставят один насос на коллектор тёплого пола и рассчитывают его по контуру с самой большой длиной трубы, а не по сумме всех контуров. Балансировку между петлями делают расходомерами на коллекторе, а не отдельными насосами.
