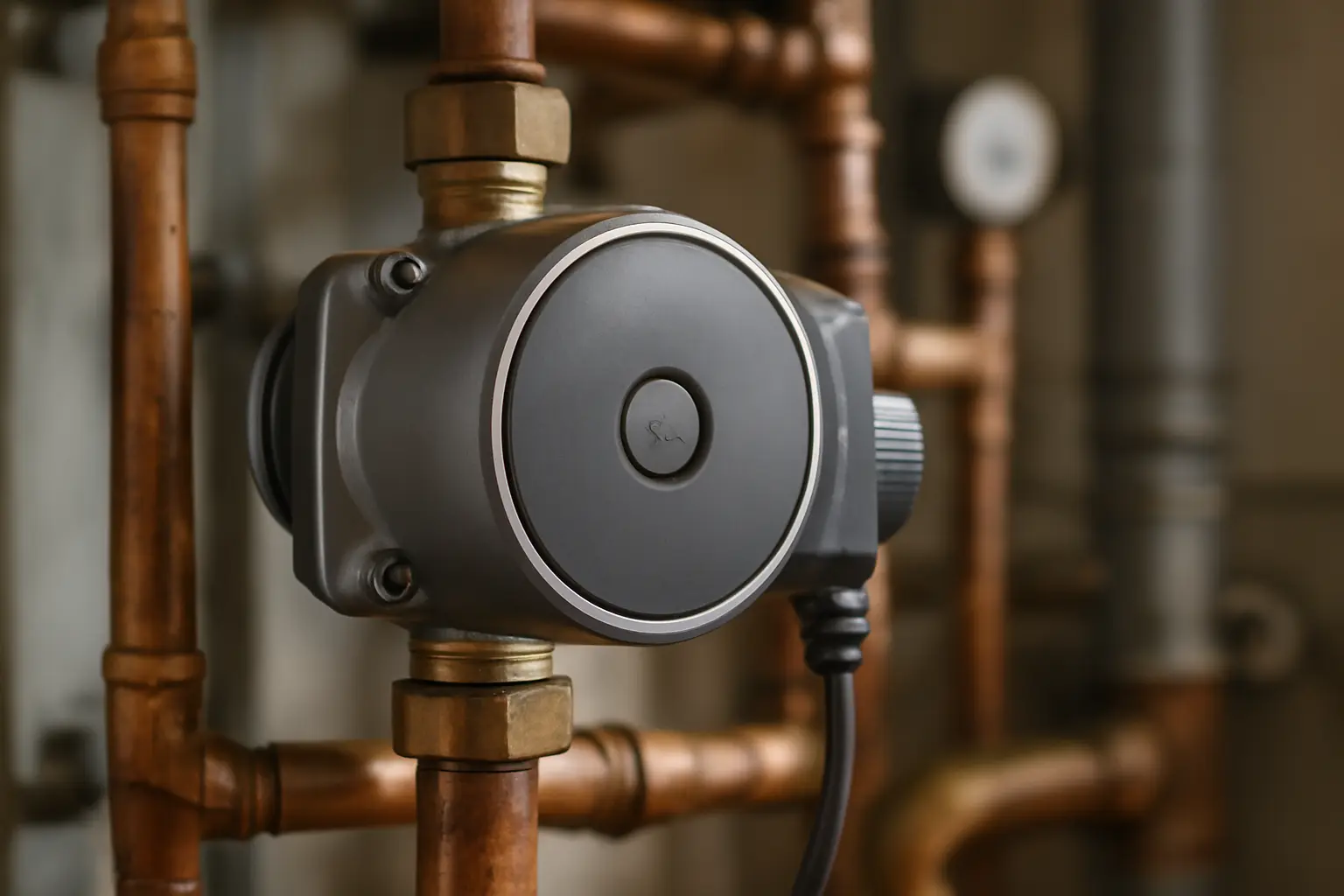

Насос Wilo циркуляционный для отопления: инструкция в 8 шагов
Циркуляционный насос Wilo монтируется на обратный трубопровод рядом с котлом, в разрыв трубы, с двумя запорными кранами по бокам и фильтром-грязевиком перед ним. После установки насос подключают к электросети, выставляют режим скорости и стравливают воздух через винт на передней панели.
С чего начать
- Циркуляционный насос Wilo подходящей серии (Star-RS, Yonos Pico, Stratos и другие) по паспортной производительности системы
- Два шаровых крана для отсечки участка
- Фильтр-грязевик или сетчатый фильтр
- Разводные ключи, герметик или лён для резьбовых соединений
- Отвертка для клеммной коробки и снятия крышки ротора
- Ведро и тряпки — при монтаже система частично сливается
Порядок установки и подключения
- Перекройте краны, отсекающие участок трубы, куда встанет насос, и слейте воду из этого отрезка через сливной кран или разболтив соединение.
- Разрежьте или разберите трубу на обратной линии рядом с котлом — насос Wilo почти всегда ставится именно на обратку, а не на подачу.
- Смонтируйте фильтр-грязевик перед насосом по направлению движения воды, соблюдая стрелку на корпусе фильтра.
- Установите насос так, чтобы стрелка на его корпусе совпадала с направлением потока теплоносителя, а клеммная коробка смотрела вбок или вверх — не вниз, иначе туда попадёт влага.
- Затяните резьбовые или фланцевые соединения с уплотнением, не перекручивая пластиковые детали корпуса усилием ключа.
- Подключите электропитание по схеме из инструкции: фаза, ноль, заземление. Для моделей с электронным управлением сверьтесь со схемой клемм на корпусе — она различается у разных серий Wilo.
- Откройте краны, заполните систему теплоносителем и удалите воздух из насоса через винт на передней крышке, слегка его отвернув до появления воды без пузырей.
- Включите питание, выставьте нужный режим скорости или давления (для электронных моделей — через кнопку и дисплей) и проверьте, что насос не гудит и не вибрирует лишним образом.
Когда план не сработает и частые ошибки
Если насос установлен на подающую линию с высокой температурой, а модель рассчитана на меньший температурный предел — он быстрее выйдет из строя. Проверяйте максимальную рабочую температуру в паспорте конкретной серии перед монтажом.
Частая ошибка — установка насоса вертикально с клеммной коробкой, направленной вниз. Влага и конденсат стекают внутрь электронной части, и насос может замкнуть уже через сезон.
Ещё одна ошибка — монтаж без грязевика. Циркуляционный насос Wilo имеет узкие каналы ротора, и мелкий мусор из старой системы отопления забивает их за несколько недель работы.
Если после включения насос гудит, но крыльчатка не крутится — скорее всего, в системе остался воздух или ротор заклинило накипью. У большинства моделей есть винт для ручной прокрутки ротора отверткой, его выкручивают на четверть оборота, чтобы освободить вал.
Когда насос вообще не подаёт признаков жизни при включённом питании — проверяют предохранитель на плате управления (у электронных моделей) и целостность кабеля. Самостоятельно разбирать электронный блок управления не стоит: гарантия слетает, а без специальных знаний плату легко повредить.
Частые вопросы
Можно ли ставить насос Wilo на подающую трубу вместо обратной
Технически насос работает в любой точке контура, но на практике его ставят на обратку — там ниже температура, и ресурс уплотнений и электроники выше. На подаче насос прогревается сильнее и изнашивается быстрее.
Как понять, какая скорость или режим нужны для конкретной системы
Ориентируются на площадь дома, длину контура и количество радиаторов — эти параметры указывают в паспорте котла или проекте отопления. Если данных нет, начинают со средней скорости и корректируют по равномерности прогрева радиаторов.
Нужно ли перекрывать всю систему отопления при замене насоса
Нет, достаточно перекрыть два крана по бокам от насоса, если они установлены при монтаже. Без байпасных кранов придётся сливать весь контур или хотя бы значительную его часть.
Почему новый насос Wilo издаёт треск или щелчки при запуске
Короткий треск при первом включении — это обычно выход воздуха и притирка ротора, он проходит за несколько минут работы. Если звук не исчезает через сутки, причина в воздушной пробке в системе или в неправильной затяжке креплений — их стоит проверить повторно.
