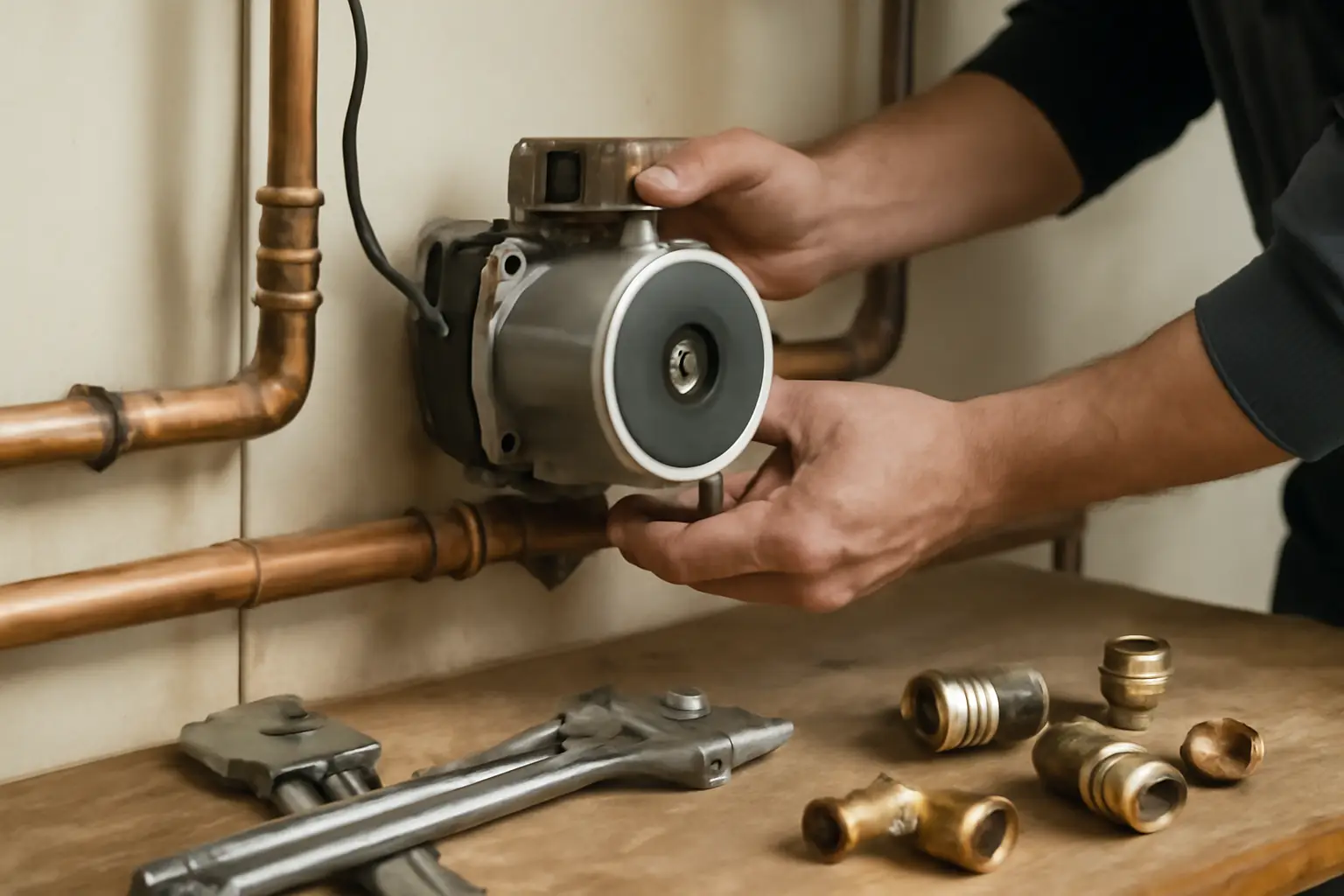

Установка циркуляционного насоса в отопление — пошаговая инструкция
Циркуляционный насос устанавливают на обратном трубопроводе перед котлом, в самой низкой точке системы, чтобы избежать воздушных пробок. Насос должен быть защищен от прямого влияния горячей воды из котла — теплоноситель должен остыть до допустимой температуры. Монтаж требует соблюдения ориентации вала и герметичности соединений.
Где разместить насос
На обратной линии (после отопительных приборов, перед котлом) давление ниже, что продлевает срок службы помпы. Если стоит расширительный бак открытого типа, насос ставят ниже его на 0,5–1 метр, чтобы избежать кипения в корпусе. Горизонтальные участки трубы предпочтительнее вертикальных — так легче избежать воздуха. При вертикальной установке ротор должен быть ориентирован горизонтально (смотри стрелку на корпусе).
Что нужно проверить перед монтажом
- Диаметр патрубков насоса совпадает с трубой отопления.
- Температура теплоносителя на месте установки не превышает допустимую для модели — обычно 60–65 °С на обратке.
- Электропитание доступно рядом и защищено автоматом.
- На трубе перед и после насоса достаточно места для монтажа фильтра грубой очистки.
- Система заполнена теплоносителем на нужном уровне.
Порядок установки
- Слей часть воды из системы, чтобы облегчить работу. Закрой кран подачи на насосе (если есть) или перекрой линию выше по трубе.
- Разбери соединения на выбранном участке. Если используются резьбовые муфты, очисти нити и намотай паклю или ленту-фум в 3–4 слоя.
- Установи на обратке перед насосом сетчатый фильтр грубой очистки — он защитит крыльчатку от ила и накипи.
- Вставь насос в трубопровод, ориентируя стрелку течения по направлению теплоносителя. Ротор должен быть горизонтален.
- Затяни гайки руками, потом ключом на пол-оборота. Перетяг приведёт к утечкам.
- Открой запорный кран на насосе полностью.
- Заполни систему водой до нужного давления на манометре.
- Спусти воздух из корпуса насоса через винт-стравливатель (винт на верху) — может потребоваться несколько попыток при включении.
Запуск и первые проверки
Подай питание. На дисплее или по звуку помпы убедись, что ротор крутится без скрежета. Проверь соединения на сухость — при появлении капель слегка подтяни гайку, не перекручивая. В первые 10–15 минут работы могут выходить пузыри воздуха; спусти их повторно через стравливатель. Давление в системе должно вернуться к норме в течение часа работы.
Таблица: типовые проблемы при монтаже
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Насос не включается | Нет питания или сработал автомат | Проверь кабель и автомат на щитке. Включи вручную |
| Гул, вибрация, скрежет | Воздух в корпусе или изношена крыльчатка | Спусти воздух через винт. Если не помогло — замени насос |
| Капли из-под гаек | Недостаточная затяжка или износ прокладки | Подтяни гайку на четверть оборота или замени прокладку |
| Котёл не нагревает | Насос работает, но циркуляция не началась | Проверь, не закрыты ли краны на подаче и обратке. Спусти воздух |
| Давление скачет | Воздух в системе или неправильно настроена автоматика | Спусти воздух из радиаторов. Проверь расширительный бак |
Когда нужен мастер
Если после монтажа остаются утечки, которые не закрываются подтяжкой гайки, или насос издаёт посторонние звуки после спуска воздуха — замену прокладки и диагностику помпы лучше доверить специалисту. Работы с газовым котлом требуют допуска; если насос встраивается в узел с газовым оборудованием, обратись в сервис.
Частые вопросы
На какую мощность выбрать насос?
Зависит от объёма системы и требуемого расхода. Производительность должна быть достаточна, чтобы прокачать весь теплоноситель за 2–3 минуты. Смотри расчёты в инструкции котла или посоветуйся с установщиком. Переусложнённый выбор (слишком мощный насос) не вредит, но повышает шум и расход электроэнергии.
Нужен ли фильтр перед насосом?
Да. Сетчатый фильтр грубой очистки обязателен — он защищает крыльчатку от ила, окалины и накипи. Чистить его нужно 1–2 раза в год в зависимости от качества воды в системе.
Можно ли ставить насос на подаче вместо обратки?
На подаче вода горячее, что сокращает ресурс уплотнений и может вызвать кипение жидкости в корпусе. Стандартная схема — на обратке перед котлом. Исключение — специальные высокотемпературные модели, но это редко.
Насос крутится вхолостую, но радиаторы холодные. Что случилось?
Проверь, открыты ли запорные краны на подаче и обратке. Убедись, что система заполнена теплоносителем на нужном давлении. Закупорка воздухом в радиаторах решается их опусканием и спуском воздуха через краны Маевского.
Как отрегулировать производительность?
На корпусе обычно есть переключатель скоростей (I, II, III) или плавная регулировка. Стартуй с низкой скорости и повышай, пока все радиаторы не прогреются равномерно. Максимальная скорость нужна редко; чем ниже скорость, тем меньше шума и энергозатрат.
