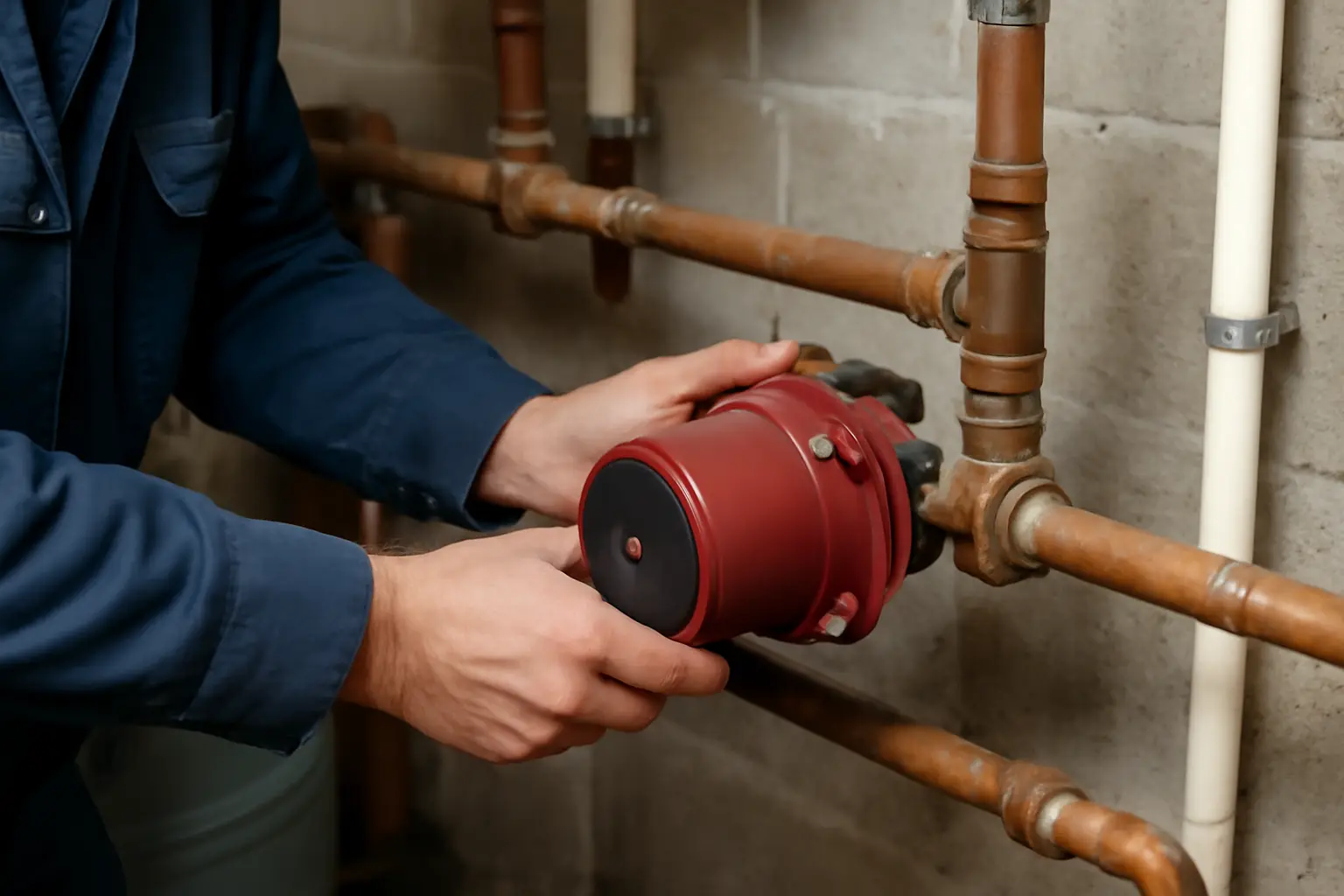

Правильное положение циркуляционного насоса: 7 шагов
Циркуляционный насос устанавливают на трубе обратки, перед котлом, вал двигателя располагают строго горизонтально, стрелка на корпусе насоса должна смотреть по направлению движения теплоносителя. Это базовое правильное положение циркуляционного насоса, от которого можно отступать только в отдельных схемах с котлами закрытого типа.
С чего начать
- Схема системы отопления с указанием подачи и обратки
- Циркуляционный насос подходящей мощности
- Два шаровых крана и грязевик или сетчатый фильтр
- Разводной ключ, ФУМ-лента или лён с пастой
- Уровень строительный или пузырьковый на корпусе насоса
Порядок действий
- Определите, где проходит обратка — труба, по которой остывший теплоноситель возвращается в котел. Насос ставят именно туда, а не на подачу, потому что там температура ниже и ресурс прокладок и подшипников выше.
- Найдите прямой участок трубы длиной не меньше 20–30 см до и после будущего места установки. Насос не ставят сразу на изгибе, тройнике или рядом с запорной арматурой — турбулентность потока сокращает срок службы.
- Расположите вал двигателя насоса горизонтально. Крыльчатка вращается вокруг горизонтальной оси, вертикальная установка вала приводит к перекосу подшипника и повышенному износу.
- Сориентируйте корпус так, чтобы стрелка направления потока, отлитая на корпусе, совпадала с движением теплоносителя от системы к котлу. Установка против потока не даст насосу работать, даже если он физически крутится.
- Смонтируйте перед насосом грязевик или сетчатый фильтр — по ходу теплоносителя до входа в насос. Он защищает крыльчатку от накипи, окалины и мусора из старых труб.
- Установите по одному шаровому крану до и после насоса. Это нужно для того, чтобы снять или заменить насос без слива всей системы — достаточно перекрыть краны.
- Разверните клеммную коробку электродвигателя в сторону, удобную для обслуживания, но не вверх и не вниз — производители обычно ограничивают допустимые положения коробки до трёх-четырёх вариантов по кругу, это указано в паспорте насоса.
- После монтажа проверьте систему на герметичность под рабочим давлением, затем запустите насос и убедитесь, что он не гудит и не вибрирует сильнее обычного.
Когда план не работает и частые ошибки
В системах с твердотопливными котлами и естественной циркуляцией в аварийном режиме насос иногда переносят на подачу — это делается по указанию производителя котла и требует байпаса, чтобы теплоноситель мог циркулировать без электричества. Такие схемы разрабатывает специалист, самостоятельно менять расположение насоса в готовой системе не стоит без понимания всей гидравлики.
По теме: Как правильно ставить циркуляционный насос: 7 правил монтажа.
Частая ошибка — установка насоса с вертикальным валом, например на вертикальном участке трубы без разворота корпуса. Ротор в таком положении провисает на одном подшипнике, насос шумит и выходит из строя раньше срока.
Вторая ошибка — монтаж против стрелки на корпусе. Насос физически включается и крутится, но система не прогревается или прогревается медленно, потому что поток идёт с сопротивлением работе крыльчатки.
Третья ошибка — отсутствие кранов до и после насоса. При поломке или чистке приходится сливать весь контур, что особенно неприятно в системах с антифризом.
Четвёртая ошибка — насос ставят сразу после тройника или колена без прямого участка. Возникает завихрение потока на входе, крыльчатка работает неравномерно, растёт шум и снижается ресурс.
Пятая ошибка — установка на подающую трубу без веской причины. Горячий теплоноситель ускоряет старение резиновых уплотнений и сальника насоса, поэтому обратка остаётся предпочтительным местом почти во всех бытовых схемах.
Частые вопросы
Можно ли ставить насос на подачу вместо обратки?
Технически насос будет работать на подаче, направление движения теплоносителя это не меняет. Но при более высокой температуре ресурс уплотнений и подшипников снижается быстрее, поэтому без специальных требований производителя котла лучше оставить насос на обратке.
Что будет, если перепутать направление стрелки на корпусе?
Насос включится и будет крутиться, но создаст сопротивление движению теплоносителя вместо помощи. Система будет прогреваться плохо или не прогреется совсем, особенно если циркуляция без насоса слабая.
Нужен ли обвод (байпас) вокруг насоса?
Байпас нужен в системах, которые должны работать и без электричества — например с твердотопливным котлом. В обычной схеме с газовым или электрическим котлом байпас не требуется, достаточно кранов до и после насоса для обслуживания.
Как понять, что насос установлен неправильно, уже после монтажа?
Косвенные признаки — повышенный шум, вибрация корпуса, неравномерный прогрев радиаторов или слабая циркуляция при исправном насосе. В этом случае стоит проверить положение вала, направление потока и наличие прямых участков трубы, а при сомнениях обратиться в сервисную организацию для диагностики по паспорту конкретной модели.
