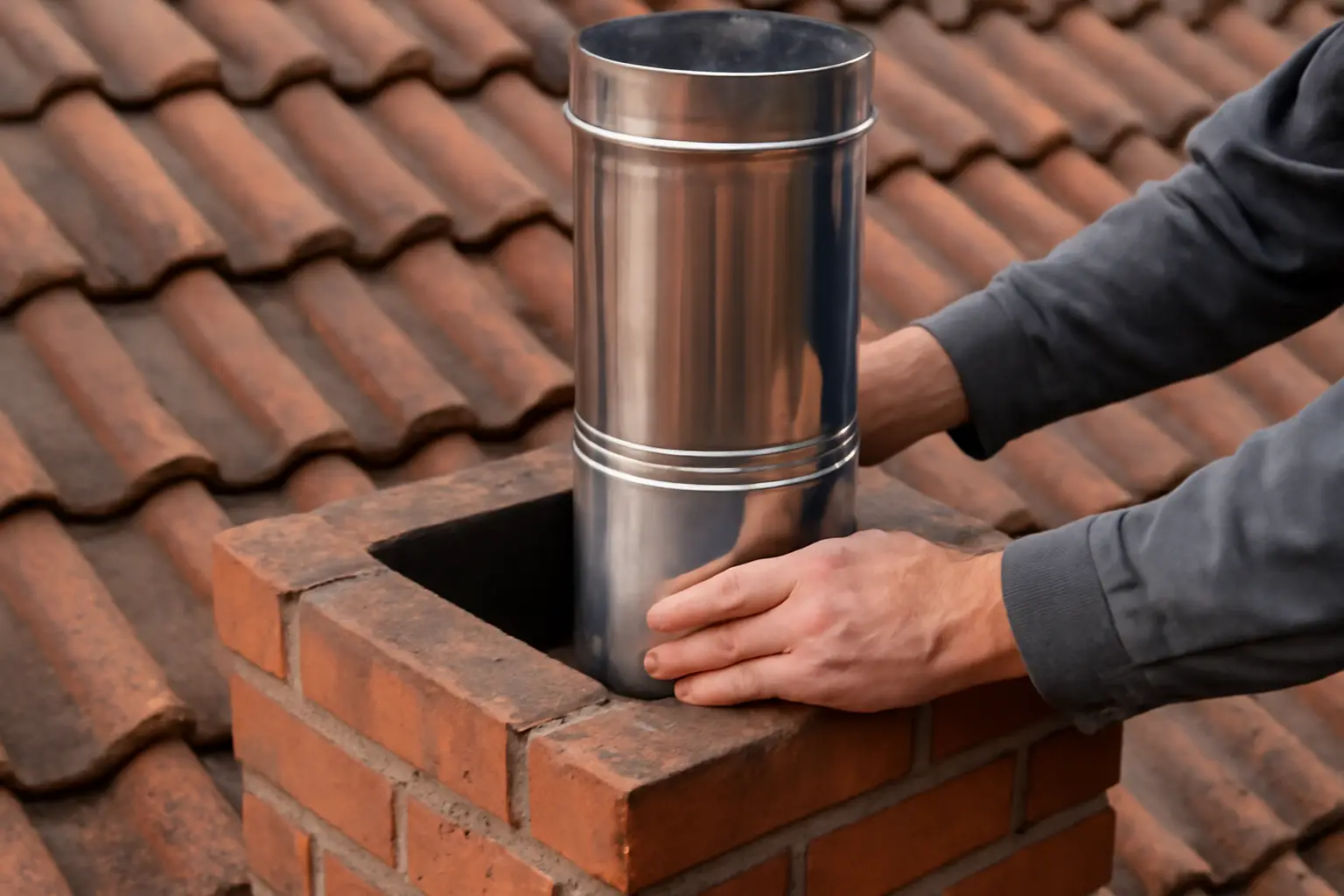

Установка сэндвич трубы: 8 шагов от врезки до крыши

Обновлено 4 сентября 2026 г. · Дымоходы и тяга

Сэндвич труба монтируется строго по направлению «дым внутрь» — верхний элемент надевается на нижний, конденсат уходит вовнутрь трубы, а не наружу. Сборка идёт снизу вверх от котла или печи к крыше, с обязательным креплением каждые 1,5–2 метра и герметизацией стыков через утеплённые участки. Через перекрытия и стены труба проходит только через проходной узел с негорючей изоляцией, зазор от горючих конструкций — не менее 25 см, если производитель не указал иное. Ошибка в направлении сборки или пропуск разделки при проходе через потолок — самая частая причина протечек и возгораний.

Что подготовить перед монтажом

Комплект сэндвич труб для одного дымохода обычно включает: стартовый одноконтурный участок (для подключения к котлу), утеплённые прямые секции нужной длины, тройник с конденсатоотводом, ревизию, крепёжные хомуты (кронштейны и стеновые скобы), проходной узел через перекрытие, узел прохода через крышу и оголовок с искрогасителем или зонтом. Диаметр внутренней трубы подбирается по паспорту котла или печи — занижение диаметра снижает тягу и приводит к обратной тяге в помещении.

Читайте по теме: Установка сэндвич трубы: порядок монтажа дымохода по правилам и Установка терморегулятора на батарею: 6 шагов монтажа.

Дополнительно нужны: герметик, устойчивый к температуре не ниже 250°C, шурупы или анкеры по материалу стены, уровень, рулетка и средства защиты рук — края труб острые.

Порядок сборки: от котла к крыше

1. Установить стартовый элемент на выходе из котла или печи, зафиксировать хомутом.
2. Присоединить тройник с конденсатосборником — он должен стоять в самой нижней точке вертикального участка.
3. Наращивать прямые секции вверх, каждую фиксировать кронштейном к стене или потолочным креплением.
4. На проходе через перекрытие установить проходной узел, заполнить зазор негорючим утеплителем.
5. При выходе через крышу использовать кровельный узел прохода с гидроизоляционной юбкой.
6. Установить оголовок с защитой от осадков и искрогасителем, если труба выходит рядом с деревянной крышей.
7. Проверить герметичность всех стыков — щели заделать термостойким герметиком.
8. Закрепить растяжками верхнюю часть трубы, если высота над крышей превышает 1,5 метра.

Проход через стену, перекрытие и крышу

Горизонтальный проход через стену делают минимальной длины, с уклоном к котлу 1–2 градуса — это помогает конденсату стекать в правильную сторону. Вертикальный проход через деревянное перекрытие требует разделки с негорючим наполнителем (минеральная вата, вермикулит) и коробом, отступ от трубы до дерева — от 130 до 250 мм в зависимости от толщины изоляции трубы.

Крышный узел прохода подбирается под угол скатной крыши — универсальные модели рассчитаны на диапазон 15–45 градусов. Гидроизоляционный фартук укладывается под кровельный материал сверху и заводится под него снизу, иначе вода будет затекать под кровлю в дождь.

Крепление и высота над крышей

Расстояние между кронштейнами по вертикали — 1,5–2 метра, но не более, чем указано в паспорте на конкретную модель трубы. Свободностоящий дымоход выше 1,5 метра над крышей нуждается в дополнительной растяжке или в мачтовом креплении, иначе ветровая нагрузка расшатывает стыки.

Высота оголовка относительно конька рассчитывается по СНиП: если труба ближе 1,5 метра к коньку — верх должен быть выше конька на 0,5 метра; если дальше 3 метров — допускается уровень конька или ниже, но не ниже линии, проведённой от конька под углом 10 градусов вниз.

Частые ошибки при монтаже

Сборка «раструбом вниз» вместо «вверх» — конденсат и осадки затекают внутрь стены, а не стекают наружу трубы. Отсутствие тройника с конденсатосборником в нижней точке — конденсат скапливается в котле и разрушает теплообменник. Экономия на утеплённых секциях в пользу одноконтурных на всём протяжении — перепад температур внутри трубы усиливает конденсат и снижает тягу. Недостаточный отступ от деревянных конструкций при проходе через перекрытие — риск тления и пожара, который может проявиться не сразу, а через несколько месяцев эксплуатации.

Когда лучше не браться самостоятельно

Если дымоход проходит через несколько этажей, через сложную кровлю с ендовами или рядом с другими коммуникациями — расчёт узлов прохода и подбор диаметра стоит доверить специалисту, знакомому с местными нормами. Ошибка в высоте трубы относительно конька или в узле гидроизоляции обычно всплывает только с первым сильным дождём или снегопадом, и переделка стоит дороже, чем правильный монтаж с самого начала.

Частые вопросы

Можно ли устанавливать сэндвич трубу без утеплённого участка внутри дома?

Внутри тёплого помещения допускается одноконтурная труба на коротком участке до первого прохода через стену или потолок, но весь наружный и чердачный участок должен быть утеплённым — иначе конденсат образуется быстрее и тяга падает.

Как узнать, что стыки собраны правильно?

Верхняя труба должна свободно надеваться на нижнюю без зазоров и перекосов, соединение фиксируется хомутом с равномерным усилием по всей окружности. После сборки участка стоит провести рукой по стыку — щелей и острых кромок наружу быть не должно.

Нужен ли зонт или дефлектор на оголовке?

Защитный зонт снижает попадание осадков и снижает тягу незначительно, если модель подобрана по диаметру трубы. В регионах с сильным ветром и обильными осадками зонт или искрогаситель — не декоративный элемент, а часть нормальной эксплуатации дымохода.

Что делать, если после установки тяга слабая?

Сначала проверить, не занижен ли диаметр трубы относительно паспорта котла, и не забита ли она мусором после монтажа. Если диаметр верный, а тяга всё равно слабая — причина часто в недостаточной высоте оголовка над коньком или в горизонтальном участке без уклона; для точной диагностики лучше обратиться в сервисную организацию, которая проверяет дымоходы инструментально.
