Разделка в бане под трубу: 7 шагов монтажа

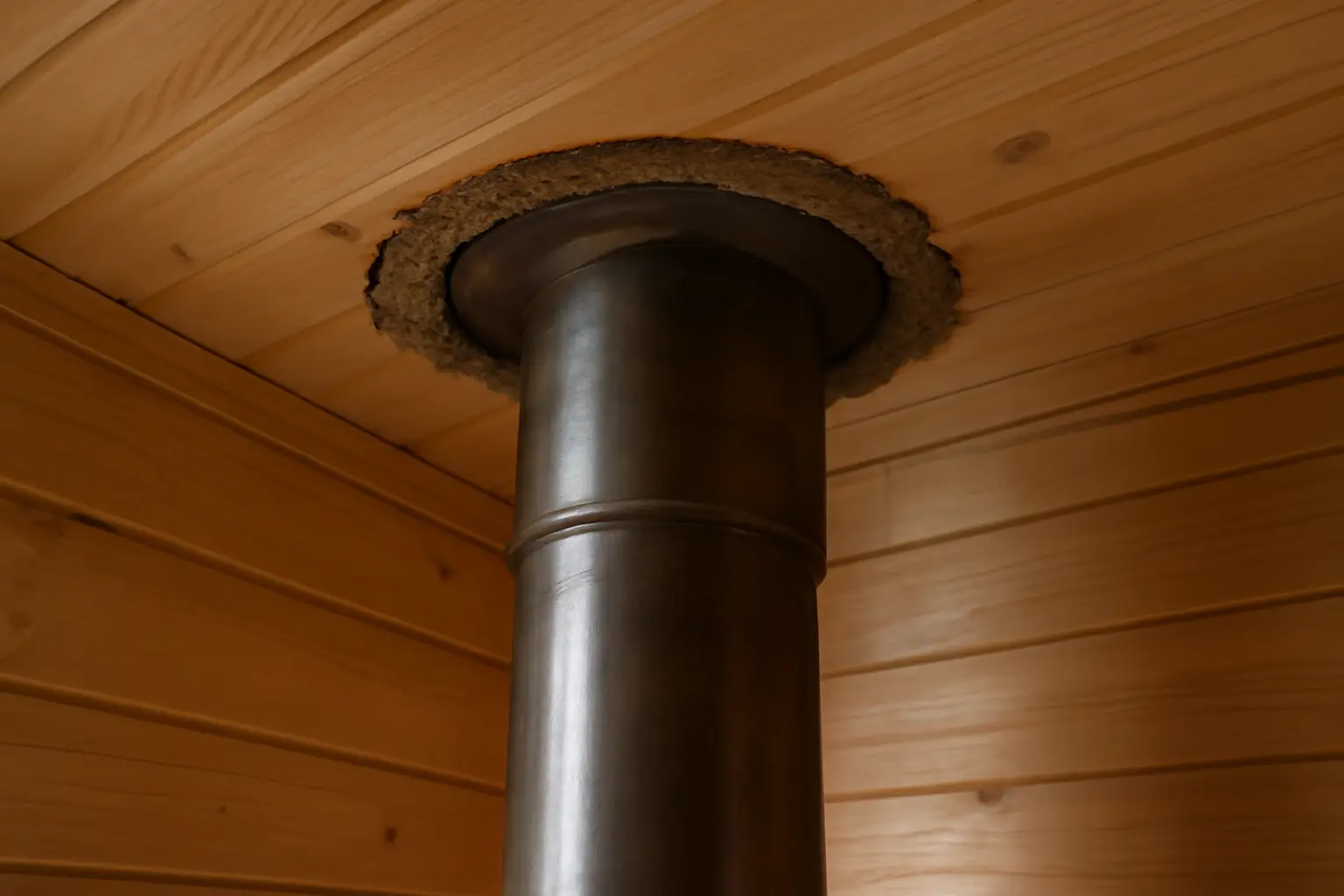

Разделка в бане под трубу — это узел прохода дымохода через потолок, стену или крышу, который защищает деревянные конструкции от нагрева и не даёт дыму или искрам попасть на горючие материалы. Собирается она из проходного короба или гильзы с негорючим наполнителем, с зазором от трубы до дерева не менее 25–38 см в зависимости от типа изоляции.
С чего начать
- Печь с уже определённым местом выхода дымохода
- Проходной узел (потолочно-проходной элемент, ППУ) под диаметр трубы
- Базальтовая или минеральная вата, фольгированный картон, негорючий шнур
- Лист металла или готовый декоративный фартук для потолка и крыши
- Рулетка, уровень, электролобзик или ножовка, шуруповёрт
- Проект бани с высотой потолка и точками пересечения балок перекрытия
Порядок действий
- Определите точку выхода трубы. Отмерьте расстояние от печи до потолка по вертикали трубы, учитывая изгибы, если они предусмотрены схемой дымохода. Точка на потолке должна попадать между балками перекрытия, а не на саму балку.
- Проверьте расстояние до горючих конструкций. От внешней стенки трубы до деревянных элементов должно остаться не менее 25 см при использовании сэндвич-трубы с изоляцией и больше — для одностенной. Точные цифры зависят от модели трубы и указаны в её паспорте.
- Разметьте отверстие в потолке. Диаметр вырезаемого проёма делают больше диаметра трубы на величину, достаточную для проходного узла с изоляцией — обычно на 20–35 см шире самой трубы. Разметку удобно перенести через готовый проходной короб, приложив его к потолку.
- Вырежьте отверстие. Работайте электролобзиком или ножовкой, придерживаясь размеченной линии. Края проверьте на отсутствие щепок и заусенцев, которые мешают плотной установке короба.
- Установите проходной узел. Короб крепится к балкам перекрытия саморезами или монтажными уголками, строго горизонтально по уровню. Внутреннее пространство короба заполняется базальтовой ватой или другим негорючим наполнителем без пустот.
- Проведите трубу через узел. Труба должна стоять по центру отверстия, без перекосов и касания стенок короба. Зазор со всех сторон проверяют рулеткой или на глаз при хорошем освещении.
- Закрепите декоративный фартук сверху и снизу. Металлические пластины закрывают стык короба с потолком и служат дополнительной защитой от случайного попадания искр в зазор с изоляцией.
- Повторите узел на крыше, если труба идёт через кровлю. Здесь дополнительно нужна гидроизоляционная манжета или фартук, который защищает от протечек в месте прохода через кровельный пирог.
- Проверьте всё после первой протопки. Через час-два работы печи потрогайте (осторожно, не голой рукой) поверхность потолка возле короба — она не должна нагреваться сильнее комнатной температуры на расстоянии ладони от трубы.
Когда план не подходит и частые ошибки
Если печь стоит не по проекту или труба идёт с изгибом через несколько плоскостей, разметку одной точки на потолке недостаточно — нужен расчёт трассы дымохода целиком, лучше с помощью печника. Разделка через стену бани требует отдельного проходного узла для стены, монтаж которого отличается от потолочного расположением креплений.
Частая ошибка — экономия на зазоре между трубой и деревом. Кажется, что 15–20 см достаточно, но при длительной топке дерево постепенно теряет влагу и температура возгорания снижается со временем эксплуатации, а не сразу.
Вторая ошибка — использование горючего наполнителя вместо минеральной или базальтовой ваты. Строительная монтажная пена и обычная вата для звукоизоляции не подходят категорически, даже временно.
Рядом по теме: Как очистить трубу от сажи в бане и Как почистить трубу в бане от сажи: 7 шагов своими руками.
Третья ошибка — крепление проходного короба непосредственно к балке перекрытия саморезами насквозь, без учёта нагрева металла. Металл проводит тепло к дереву быстрее, чем кажется, и крепление лучше выносить на монтажные уголки с минимальным контактом.
Четвёртая ошибка — отсутствие фартука на кровле или его установка без герметика. Через несколько сезонов в месте прохода трубы через крышу появляется течь, которую проще предотвратить на этапе монтажа, чем устранять потом.
Пятая ошибка — установка трубы без проверки вертикальности. Перекос даже в пару градусов на длинном участке дымохода даёт заметное смещение зазоров на выходе, и с одной стороны короба расстояние до дерева может оказаться критически малым.
Частые вопросы
Можно ли сделать разделку без покупки готового проходного узла?
Можно собрать короб самостоятельно из листового металла и минеральной ваты, но точность соблюдения зазоров и качество швов при самостоятельной сборке ниже, чем у заводского изделия. Для бани, где риск возгорания выше среднего, разумнее взять готовый сертифицированный узел под конкретный диаметр трубы.
Чем отличается разделка для сэндвич-трубы от разделки для одностенной трубы?
Сэндвич-труба уже имеет собственный слой изоляции, поэтому минимальные зазоры до дерева у неё меньше, чем у одностенной трубы, которая нагревается сильнее по всей длине. Точные значения зазоров для конкретной модели трубы указаны в инструкции производителя, и полагаться на общие цифры из статей не стоит при финальном расчёте.
Нужна ли разделка, если труба проходит только через холодный чердак, а не жилое помещение?
Да, разделка нужна в любом случае прохода через горючую конструкцию, независимо от того, отапливается помещение над потолком или нет. На чердаке риск часто даже выше из-за скопления пыли, старых утеплителей и мусора рядом с трубой.
Как понять, что разделка сделана неправильно?
Косвенные признаки — запах гари без видимого источника, потемнение дерева вокруг короба, конденсат на металле фартука. При любом из этих признаков топку прекращают и вызывают печника для проверки узла, самостоятельная разборка горячей конструкции опасна.
