Устройство дымохода в бане: схема, материалы, монтаж
Устройство дымохода в бане отличается от квартирного или дачного варианта одним ключевым обстоятельством: банная печь-каменка работает в режиме резких перепадов температуры и выдаёт дым с высокой концентрацией сажи из-за периодической протопки «на разгон». Дымоход строят из трубы-сэндвича или одностенной нержавеющей стали, с обязательным проходом через потолочное перекрытие, утеплённым узлом прохода и защитой кровли искрогасителем. Ошибка в диаметре или в высоте трубы делает баню дымной и холодной, сколько ни топи печь.
Коротко
- Диаметр дымохода соответствует диаметру патрубка печи — сужать канал нельзя.
- Проход через потолок и крышу изолируют негорючим материалом с зазором не менее 25 см до дерева.
- Высота трубы от колосника печи — не менее 5 м, считая от среза до верха.
- Сэндвич-труба безопаснее одностенной, но конденсат в банном режиме образуется в обоих случаях.
Из чего состоит дымоход банной печи
Классическая схема включает патрубок печи, участок одностенной трубы в топочном помещении (она быстрее прогревается и раскаляет камни), переход на сэндвич-трубу перед потолочным перекрытием, узел прохода через потолок и крышу, и оголовок с искрогасителем. Такая комбинация не случайна: одностенная сталь в парилке отдаёт тепло помещению, а утеплённый сэндвич за пределами бани не даёт конденсату оседать на холодных стенках трубы и защищает деревянные конструкции от нагрева.

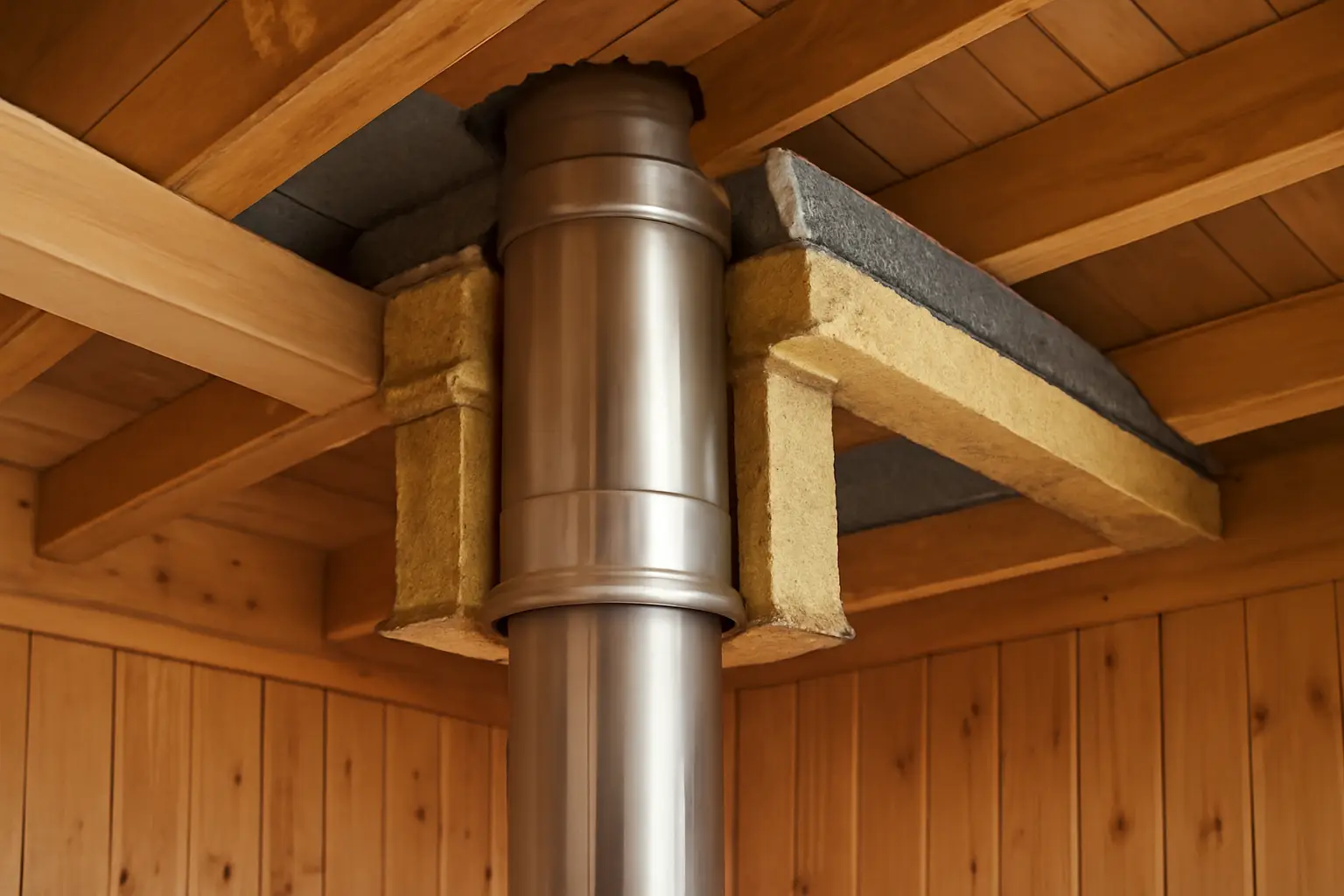

Отдельный узел — потолочно-проходной блок. Это готовый короб с минеральным утеплителем, через который труба проходит потолок без контакта с деревом. Экономить на нём не стоит: именно здесь чаще всего случаются пожары из-за перегрева балок и стропил.
На выходе через крышу монтируют кровельную разделку — металлический фартук, герметизирующий стык трубы с покрытием крыши от осадков. Материал разделки подбирают под тип кровли: для металлочерепицы и профлиста используют силиконовые или EPDM-манжеты, для мягкой кровли — свинцовые фартуки.
Материал труб: сталь, сэндвич, кирпич
Нержавеющая сталь толщиной от 0,8 мм — стандарт для банных дымоходов. Она переносит температуру дымовых газов до 600–800°C кратковременно, не боится конденсата и служит 15–20 лет при правильном монтаже. Оцинкованная сталь для бани не годится: цинк выгорает при высокой температуре и выделяет токсичные пары.
Кирпичный дымоход — вариант для капитальных бань с массивной печью, но он требует толщины стенок от 12 см и грамотной футеровки внутреннего канала, иначе кирпич быстро разрушается от кислотного конденсата. Сегодня кирпичную трубу чаще комбинируют со стальным вкладышем — гильзой, которая берёт на себя контакт с дымовыми газами, а кирпич остаётся декоративным коробом.
Керамические дымоходы в банях применяют редко — они рассчитаны на постоянную топку, а не на разгонный режим с резкими перепадами, и трескаются от термоудара быстрее, чем в обычном доме.
Высота и тяга: почему баня иногда «не топится»
Минимальная высота дымохода от колосниковой решётки печи — 5 метров. Если труба выходит на кровле ближе конька, чем в полутора метрах, её верх должен быть выше конька на полметра; если дальше — допускается уровень с коньком или чуть ниже, но с обязательным контрольным замером тяги при пуско-наладке.
Тяга в бане зависит и от того, насколько герметично сделан ввод трубы, и от диаметра патрубка печи — расширять или сужать канал сечением нельзя, каждый производитель печи указывает точный диаметр в паспорте изделия. Плотный дым из щелей приточного канала печи или подтравливание воздуха через плохо закрытую дверцу зольника снижают тягу так же ощутимо, как заниженная высота трубы.
Зимой добавляется фактор промерзания оголовка: конденсат на холодном участке трубы может замерзать и постепенно сужать канал, если дымоход не утеплён по всей уличной части. Летом с тягой обычно проще, но именно летом чаще экономят на высоте трубы, а потом удивляются дыму зимой при протопке на морозе.
Проход через стену: горизонтальный вариант
Иногда печь ставят так, что дымоход выводят не через потолок, а через стену — горизонтально с последующим поворотом вверх снаружи здания. Такая схема упрощает монтаж в готовой бане, но снижает тягу из-за дополнительных поворотов канала: каждый угол 90° по эффекту приравнивают примерно к метру прямого участка трубы.
При выводе через деревянную стену узел прохода изолируют так же тщательно, как потолочный — коробом с негорущим наполнителем и отступом от бруса или бревна. Наружную часть трубы после поворота утепляют по всей высоте, иначе конденсат зимой будет стекать обратно в печь и шипеть на раскалённых камнях, а часть дыма — просачиваться в парилку.
Конденсат и чистка — специфика банного режима
Банную печь топят не постоянно, а сериями: разогрев, поддержание температуры, остывание. При каждом цикле участок дымохода успевает охладиться, и на стенках оседает смесь сажи и водяного пара — тёмный кислотный конденсат, который агрессивнее, чем в дымоходах с непрерывной топкой. Он разъедает необработанную сталь и кирпичную кладку без гильзы быстрее, чем ожидают владельцы.
Чистить дымоход банной печи рекомендуют не реже раза в сезон, а при активной эксплуатации — раз в 1–2 месяца топок. Признак, что пора: тяга слабеет, дым из открытой дверцы идёт в помещение, на оголовке заметен чёрный маслянистый налёт. Ревизионный тройник в нижней части трубы для сбора и удаления конденсата и сажи экономит время на полной разборке дымохода.
Искрогаситель и пожарная безопасность
На оголовок банного дымохода почти всегда ставят искрогаситель — сетчатый колпак, который задерживает крупные искры при топке дровами. Для бань с деревянной или соломенной крышей рядом это не опциональная деталь, а обязательная: искра долетает до кровельного покрытия быстрее, чем кажется, особенно в сухую ветреную погоду.
Отдельно проверяют расстояние от трубы до деревянных стропил и обшивки крыши — не менее 25 см без изоляции или 13 см при качественном негорючем утеплителе вокруг трубы. Экономия на этих сантиметрах — самая частая причина пожаров в банях с самодельными дымоходами.
Практический вывод
Надёжное устройство дымохода в бане строится на нескольких простых правилах: диаметр трубы строго по паспорту печи, высота не менее 5 метров от колосника, утеплённый проход через потолок и крышу с отступом от дерева, искрогаситель на оголовке и регулярная чистка от кислотного конденсата. Сэндвич-труба вне помещения и одностенная сталь внутри парилки — рабочая комбинация для большинства бань с металлической печью-каменкой. Для кирпичной трубы обязательна стальная гильза, иначе кладка не переживёт и пары сезонов активной топки. Если тяга слабая с самого начала, сначала проверяют высоту и герметичность узлов, а не режим топки — печь здесь почти всегда ни при чём.
