Схема дымохода в бане: порядок расчёта и монтажа
Схема дымохода в бане строится вокруг одного правила: труба должна идти максимально вертикально, без резких переходов, а её высота над коньком крыши подбирается так, чтобы тяга была устойчивой в любую погоду. На практике это чаще всего одна прямая труба через потолок и крышу с минимумом изгибов.
С чего начать
- Паспорт печи с указанным диаметром выходного патрубка
- План бани с расположением печи относительно стен и крыши
- Материал дымохода: сэндвич-труба из нержавейки или кирпичная кладка
- Проходные узлы для потолка и крыши (термоизолированные короба или мастер-флеш)
- Рулетка, уровень, если планируется кладка — раствор и кирпич
Порядок построения схемы
- Определите диаметр трубы по паспорту печи — уменьшать его нельзя, иначе тяга упадёт и печь будет дымить при растопке. Если печь самодельная, диаметр берут равным диаметру патрубка, обычно от 115 до 150 мм.

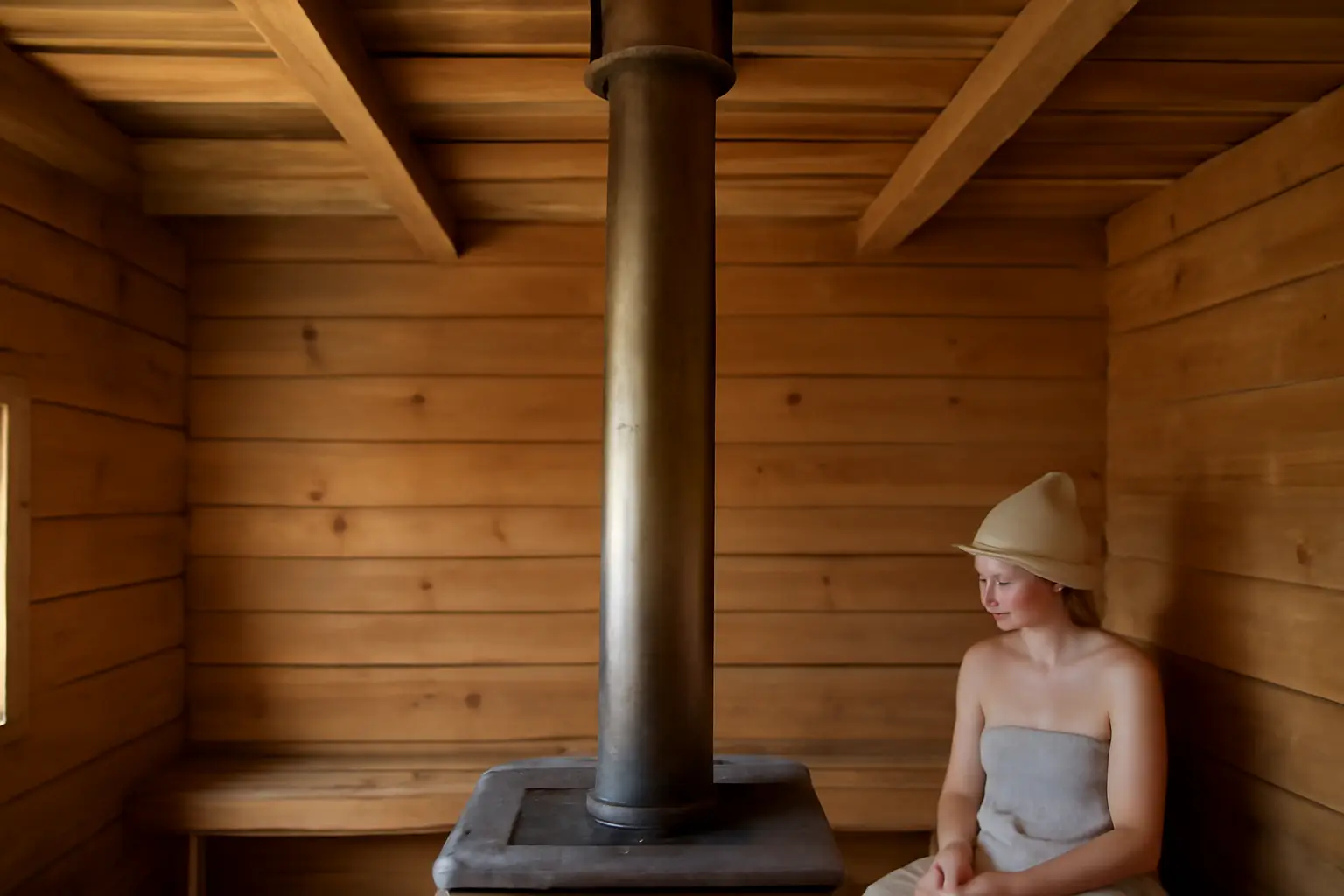

- Отмерьте от печи до потолка вертикальный участок. Здесь ставится прямая труба без колен, потому что каждый поворот съедает часть тяги и добавляет точку, где может скапливаться конденсат.
- Заложите узел прохода через потолок. Расстояние от трубы до горючих конструкций потолка должно быть не меньше 25 см при отсутствии дополнительной изоляции, поэтому в схему сразу вписывают короб с минеральной засыпкой или готовый проходной элемент с заводской изоляцией.
- Продолжите трубу через чердачное пространство вертикально до кровли. Если по конструкции крыши строго вертикально не выходит, допускается один сдвиг с двумя коленами по 45 градусов, но не больше — иначе схема получится с плохой тягой.
- Рассчитайте узел прохода через кровельный пирог. Здесь ставится мастер-флеш или жёсткий короб, подбирается по углу скату крыши, а место стыка с кровельным материалом герметизируют отдельно от самого дымохода.
- Определите высоту трубы над крышей по правилу трёх зон. Если труба выходит ближе 1,5 м от конька — верх трубы должен быть выше конька минимум на 50 см. От 1,5 до 3 м — труба не ниже уровня конька. Дальше 3 м — трубу проводят по линии от конька вниз под углом 10 градусов, и труба не должна оказаться ниже этой линии.
- Впишите в схему ревизионный узел — тройник с заглушкой на прямом участке около печи или в подполе, если труба проходит через фундамент. Через него чистят сажу и убирают конденсат.
- Завершите схему оголовком: искрогасителем или дефлектором, если баня деревянная и рядом легковоспламеняющиеся материалы. Оголовок не должен сужать сечение трубы, иначе снова падает тяга.
- Проверьте всю трассу на совпадение с несущими балками, стропилами и обвязкой сруба — при пересечении с деревянной конструкцией место прохода нужно смещать или увеличивать вырез с изоляцией.
Когда схема не работает и частые ошибки
Самая распространённая ошибка — горизонтальный участок длиннее метра между печью и вертикальной трубой. Такой отрезок гасит тягу и способствует скоплению сажи именно в этом месте, чистить его неудобно.
Вторая частая ошибка — короткая труба, выведенная просто «выше крыши», без расчёта по зоне конька. Если труба попадает в завихрения воздуха за коньком, печь будет то дымить, то тянуть нормально в зависимости от ветра.
Третья ошибка — экономия на проходных узлах через потолок и крышу. Обычная жестяная гильза без изоляции нагревается и становится причиной пожара при длительной топке, особенно в бане с интенсивным режимом.
Если баня уже построена и вертикальный вывод через крышу невозможен из-за расположения стропил, схему пересматривают целиком — иногда проще перенести печь на 20-30 см в сторону, чем городить дымоход с несколькими коленами.
Частые вопросы
Можно ли выводить дымоход через стену, а не через крышу?
Технически можно, такая схема применяется в банях с металлической печью и минимальной высотой помещения. Но тяга у горизонтально-вертикальной схемы через стену обычно хуже, чем при прямом вертикальном выводе через крышу, и требует более точного расчёта высоты наружного участка.
Какой минимальный уклон допускается на горизонтальном участке?
Горизонтальные участки в дымоходе банной печи стараются исключить полностью. Если без них не обойтись, длина не должна превышать одного метра, а уклон делают в сторону печи, чтобы конденсат стекал обратно, а не скапливался в трубе.
Нужна ли теплоизоляция на всей высоте трубы?
На участке внутри бани, где труба видна и находится в жилой зоне, часто оставляют одностенную трубу для дополнительного прогрева помещения. На чердаке и выше крыши обязательно ставят утеплённый сэндвич, иначе на холодном участке будет обильно образовываться конденсат и сажа.
Как понять, что схема дымохода рассчитана неправильно уже после монтажа?
Основные признаки — печь дымит при растопке, тяга меняется в зависимости от ветра, на ревизионном узле быстро скапливается конденсат чёрного цвета. В этом случае проверяют высоту трубы над коньком и число поворотов на трассе, чаще всего проблема именно в этих двух точках.
