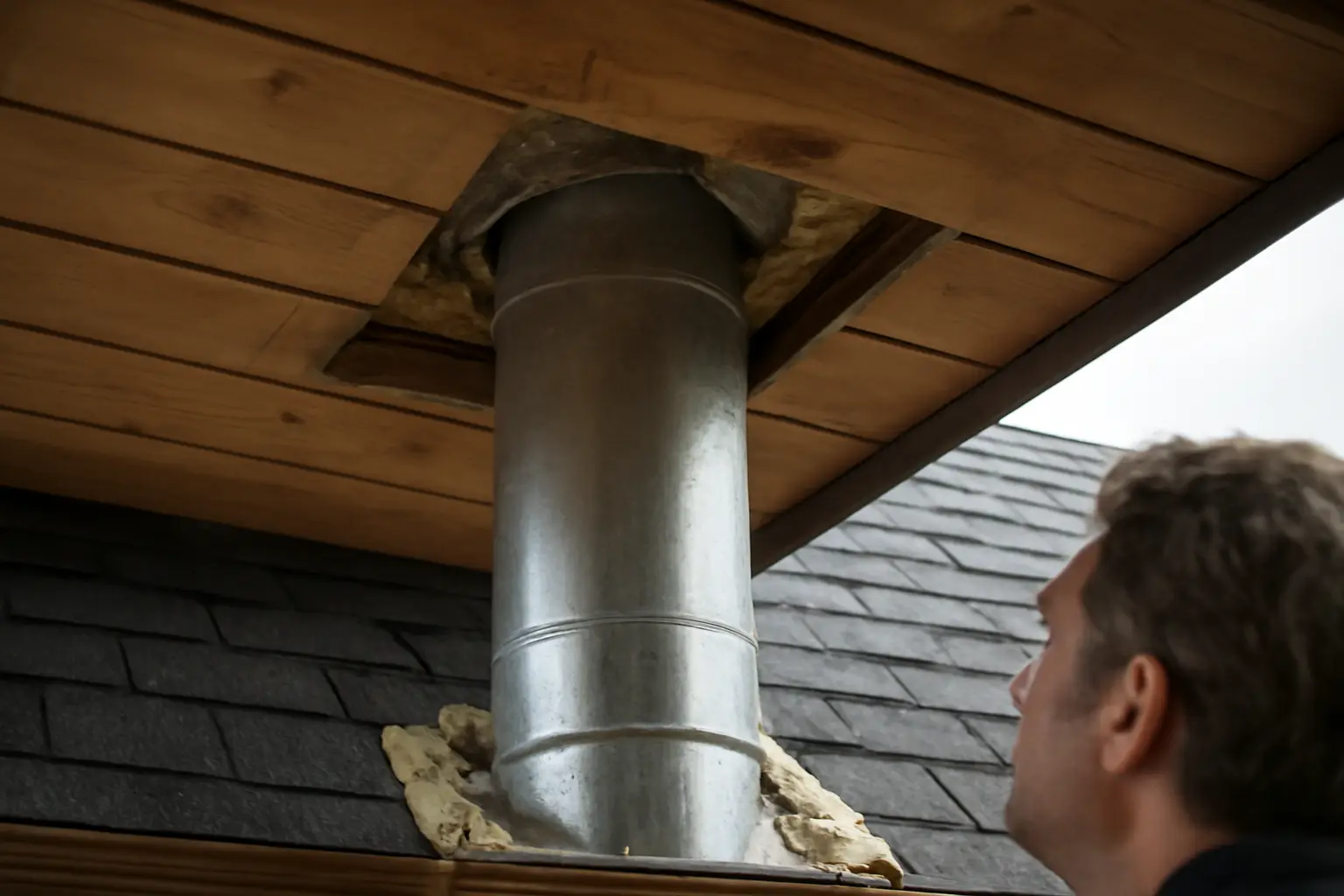

Дымоход в бане через потолок и крышу: порядок монтажа
Дымоход через потолок и крышу бани монтируют по одной и той же схеме: сначала намечают точку прохода с учётом расположения стропил и балок перекрытия, затем ставят потолочно-проходной узел с изоляцией, выводят трубу выше конька на нужную высоту и герметизируют место прохода через кровельный пирог. Весь монтаж делают снизу вверх, секцию за секцией, проверяя вертикаль на каждом этапе.
С чего начать
- Схема дома с расположением балок потолка и стропил крыши — без неё точку прохода определить наугад не получится
- Труба-сэндвич нужного диаметра (обычно 115 или 130 мм для банных печей), потолочно-проходной узел (ППУ) под этот диаметр
- Кровельный проходной элемент (мастер-флеш или металлический короб с базальтовой изоляцией) под тип кровли — металлочерепица, профлист, ондулин
- Хомуты, кронштейны для крепления к стене или стропилам, силиконовый термостойкий герметик
- Рулетка, уровень, электролобзик или болгарка для вырезания отверстий, шуруповёрт
Порядок монтажа
- Определите точку выхода трубы через потолок так, чтобы она не попадала на балку перекрытия и одновременно вписывалась в промежуток между стропилами крыши — иначе придётся резать несущие элементы, что нежелательно. Разметку делают отвесом от печи вверх до потолка и крыши.
- Вырежьте отверстие в потолке по размеру потолочно-проходного узла с запасом на теплоизоляцию — обычно отступ от трубы до дерева должен быть не менее 130–150 мм для одностенной трубы и не менее 25 мм для сэндвича, но точные цифры смотрите в паспорте изделия и в СП 7.13130.
- Установите ППУ в отверстие, закрепите его к балкам саморезами, заполните пространство вокруг трубы негорючим утеплителем (базальтовая вата, вермикулит) — не монтажной пеной, она не держит температуру дымохода.
- Соберите секции сэндвич-трубы от печи до потолка, стыкуя раструбами по ходу дыма (нижняя секция входит в верхнюю раструбом вниз, чтобы конденсат стекал внутрь трубы, а не выступал наружу).
- Проведите трубу через потолочный узел и продолжайте набор секций до крыши, закрепляя дымоход к стене или стойкам кронштейнами с шагом не более 2 метров.
- Разметьте и вырежьте отверстие в кровле, установите проходной элемент (мастер-флеш или короб) так, чтобы он плотно обхватывал трубу и герметично соединялся с обрешёткой и кровельным материалом.
- Пропустите трубу через кровельный узел, закрепите его к стропилам, промажьте все стыки термостойким герметиком, а внешние — дополнительно накрыть фартуком для защиты от дождя.
- Установите оголовок или искрогаситель на выходе, доведите высоту трубы до нормы: минимум 500 мм над коньком, если труба стоит рядом с ним, или по правилам СП, если она смещена от конька — расстояние считают отдельно.
- Проверьте всю конструкцию на вертикальность и жёсткость крепления, растопите печь и понаблюдайте за тягой и нагревом узлов прохода в течение первых топок.
Монтаж дымохода в бане через потолок и крышу требует именно такой последовательности: сначала внутренний узел с изоляцией, потом кровельный — если поменять порядок, придётся снимать уже закреплённые элементы кровли для доступа к потолку.
Ещё по теме: Дымоход в бане через крышу своими руками и Потолок в бане: как правильно сделать в 7 шагов.
Когда план не работает и частые ошибки
Если печь стоит не по центру помещения и труба должна пройти рядом со стропильной фермой или мауэрлатом, стандартной прямой трубой не обойтись — понадобится смещение через отводы под углом 15 или 30 градусов, а это уже другая схема сборки с дополнительными хомутами и опорами.
Частая ошибка — использование монтажной пены или обычного утеплителя (стекловаты без фольгированного слоя) в проходном узле. При постоянном нагреве пена плавится и теряет свойства, а стекловата слипается и оседает, оставляя трубу без изоляции. Используют только базальтовую вату плотностью от 40 кг/м³ или вермикулитовые плиты.
Вторая ошибка — недостаточный отступ от трубы до деревянных конструкций. На банную печь нагрузка по температуре выше, чем на обычную печь отопления, и минимальные отступы, рассчитанные для дровяного котла, здесь не годятся. Смотрите паспорт конкретной трубы: у разных производителей нормы отступов отличаются в зависимости от толщины изоляции сэндвича.
Третья ошибка — герметизация только силиконовым герметиком без термостойкого фартука сверху. Обычный герметик на солнце и морозе трескается за один-два сезона, и через трещины начинает подтекать вода при дожде и таянии снега.
Ещё одна распространённая проблема — крепление трубы только к потолочному узлу без промежуточных кронштейнов на чердаке. Сэндвич-труба высотой более 2–3 метров без дополнительной опоры начинает вибрировать при ветре и постепенно расшатывает стыки.
Если крыша уже покрыта дорогим материалом (керамическая черепица, натуральный шифер) и резать её страшно, разумнее заказать вырезку отверстия и монтаж проходного элемента у кровельщика — ошибка здесь обходится дороже, чем работа мастера.
Можно ли делать дымоход не через потолок, а через стену бани?
Да, боковой вывод через стену — рабочий вариант, особенно если печь стоит близко к наружной стене. Тогда используют стеновой проходной узел, а через крышу труба вообще не проходит. Такая схема проще в монтаже, но требует более длинного горизонтального участка от печи до стены, что снижает тягу — горизонтальные отрезки стараются делать короче 1 метра.
На каком расстоянии от конька должна быть труба дымохода?
Если труба стоит в пределах 1,5 метра от конька, она должна быть выше конька минимум на 500 мм. Если расстояние от конька до 3 метров — трубу выводят на уровень конька или выше. Если труба дальше 3 метров от конька, её верх должен быть не ниже линии, проведённой от конька под углом 10 градусов к горизонту. Это правило из СП 7.13130, и оно одинаково действует для бани и для жилого дома.
Нужно ли разбирать кровлю целиком, если баня уже построена и крыша готова?
Нет, полностью разбирать кровлю не нужно. Отверстие для трубы вырезают локально с внутренней стороны через чердак, а снаружи демонтируют только тот участок кровельного материала, где будет стоять проходной элемент. Обрешётку в этом месте усиливают дополнительными брусками, если между стропилами оказался большой пролёт.
Что делать, если после монтажа дымоход дымит в баню при первой топке?
Небольшое задымление в первые минуты первой топки — нормально, оно связано с прогревом трубы и выгоранием заводской смазки на металле. Если дым идёт дольше 10–15 минут или тяга явно слабая, проверьте высоту трубы над коньком и герметичность всех стыков сэндвича — незакрытый зазор в раструбе легко создаёт подсос холодного воздуха и сбивает тягу.
