Проход дымохода через крышу: 7 шагов монтажа
Проход дымохода через крышу делают в месте, свободном от стропил и балок, с обязательным зазором до дерева и с негорючей изоляцией вокруг трубы. Высоту трубы над кровлей рассчитывают отдельно — она зависит от расстояния до конька.
С чего начать
- План стропильной системы крыши или доступ на чердак, чтобы увидеть расположение балок
- Проходной узел (мастер-флеш или короб) под диаметр дымохода
- Негорючий изоляционный материал — базальтовая вата или аналог
- Гидроизоляционная лента и герметик для кровли
- Рулетка, уровень, инструмент для резки кровельного материала
Порядок действий
- Найдите точку выхода трубы. Она должна располагаться между стропилами и балками перекрытия, а не пересекать их. Если дымоход попадает на стропило, проще сдвинуть саму трубу, чем подрезать несущий элемент.
- Отмерьте зазор до деревянных конструкций. В разных источниках называют от 130–250 мм до 25–30 см — точная цифра зависит от материала дымохода и толщины его изоляции. Ориентируйтесь на паспорт вашей трубы и берите зазор по верхней границе диапазона, если сомневаетесь.
- Соберите короб для прохода. Размер короба делают больше диаметра трубы примерно на 0,5 м — этот запас нужен для прокладки негорючего утеплителя и вентиляционного зазора. Слишком плотный короб без запаса — частая причина перегрева кровельного пирога рядом с трубой.
- Проложите противопожарное заполнение узла. Пространство между трубой и коробом заполняют негорючим волокнистым материалом, чаще всего базальтовой ватой. Обычная минеральная вата с органическим связующим и монтажная пена для этого не подходят.

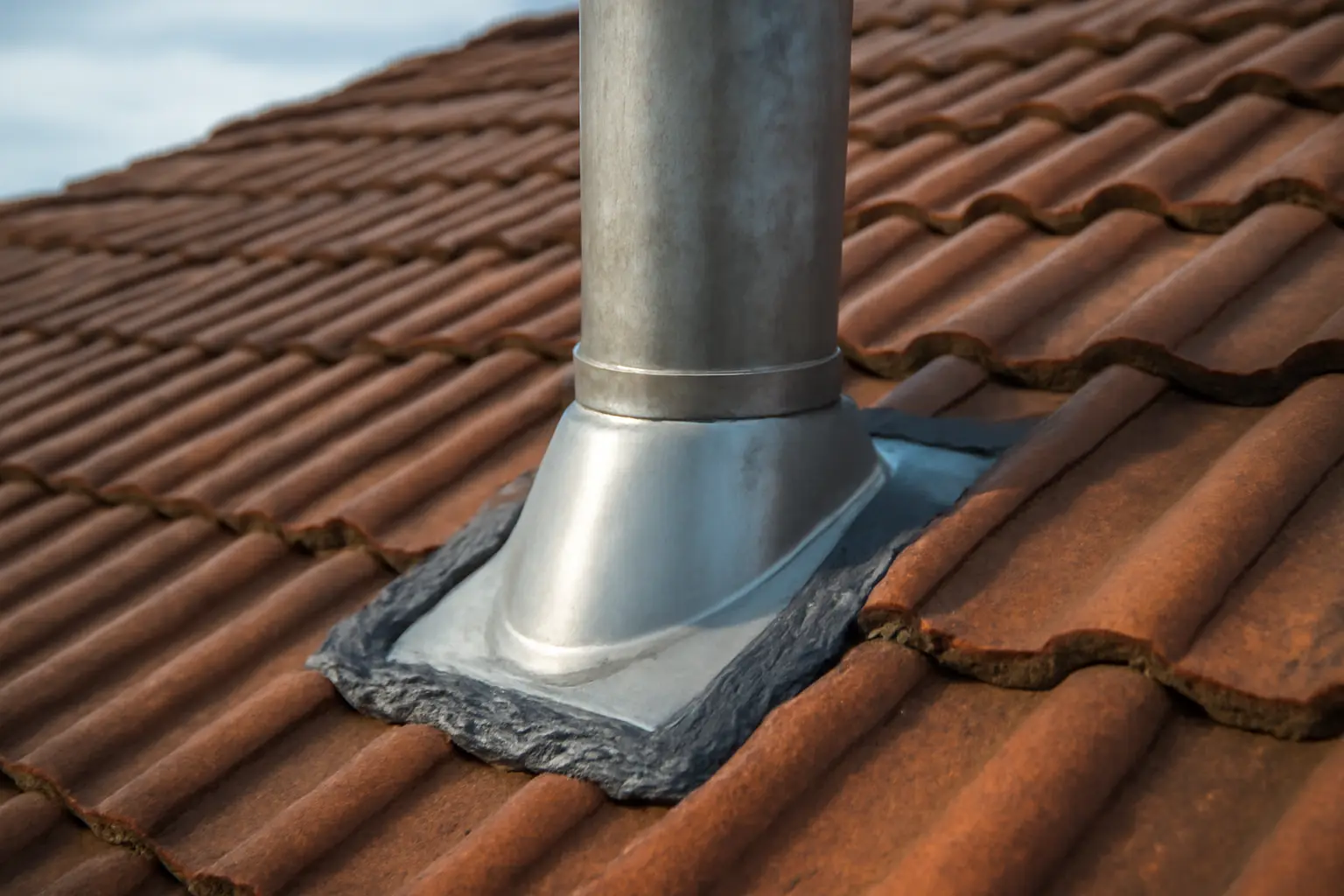

- Выведите трубу через кровельный материал. На этом этапе устанавливают проходной элемент — мастер-флеш или жестяной фартук, который герметично соединяет короб с кровельным покрытием и не даёт влаге проникать под крышу.
- Рассчитайте высоту трубы над кровлей. Если конёк ближе 1,5 м от дымохода — труба должна быть выше конька на 0,5 м. При расстоянии от 1,5 до 3 м трубу выводят на уровень конька. Если конёк дальше 3 м, верх трубы не должен опускаться ниже линии, проведённой под углом 10° к горизонту от конька.
- Проверьте герметичность и закрепите элементы. Все стыки проходного узла промазывают термостойким герметиком, а гидроизоляционную ленту заводят под верхний слой кровельного покрытия, чтобы вода не попадала под фартук.
Частые ошибки и когда план не работает
Самая распространённая ошибка — попытка сэкономить место и провести трубу впритык к стропилу. Даже если зазор формально выдержан по нижней границе диапазона, дерево со временем пересыхает и становится более уязвимым к нагреву, поэтому запас лучше брать больше минимума.
По теме: Коаксиальный дымоход для газового котла: устройство и монтаж, Коаксиальный дымоход: правила установки для газового котла и Котёл задувает при сильном ветре: 5 причин и что делать.
Вторая ошибка — использование горючего утеплителя в узле проходки. Монтажная пена, обычный пенополистирол или минеральная вата на органическом связующем не держат температуру дымовых газов и со временем деформируются или тлеют.
Если крыша уже покрыта финишным материалом и стропильная система скрыта, план придётся скорректировать: понадобится вскрытие участка кровли или чердачного пространства, чтобы точно увидеть расположение балок перед разметкой отверстия.
Отдельная ситуация — сложная многоскатная крыша с несколькими коньками разной высоты. В этом случае расчёт высоты трубы делают по самому близкому коньку, а не по общей высоте здания, иначе тяга может оказаться недостаточной из-за завихрений ветра.
Частые вопросы
Можно ли врезать дымоход прямо в стропило, если больше негде?
Резать несущее стропило не стоит — это ослабляет всю конструкцию крыши. Практика показывает, что почти всегда можно сместить точку выхода трубы или изменить конфигурацию дымохода внутри дома, чтобы он попал в промежуток между балками.
Какой зазор до дерева выбрать, если в инструкции к трубе цифры не совпадают с общими рекомендациями?
Ориентируйтесь на паспорт конкретного дымохода — производитель указывает минимальный зазор для своей конструкции с учётом теплоизоляции. Общие цифры из нормативов дают ориентир, но у сэндвич-трубы с толстой изоляцией требования могут быть мягче, чем у одностенной.
Обязательно ли использовать именно базальтовую вату для заполнения узла?
Главное требование — негорючесть материала при рабочих температурах дымовых газов. Базальтовая вата упоминается чаще других, но подойдёт любой сертифицированный негорючий волокнистый утеплитель с подтверждённой термостойкостью.
Что делать, если после монтажа под крышей появилась влага рядом с трубой?
Скорее всего, нарушена герметичность проходного узла или гидроизоляционная лента заведена неправильно. Стоит проверить стыки фартука с кровельным материалом и убедиться, что лента уложена под верхний слой покрытия, а не поверх него. Если проблема не устраняется своими силами, разумно вызвать специалиста по кровельным работам.
