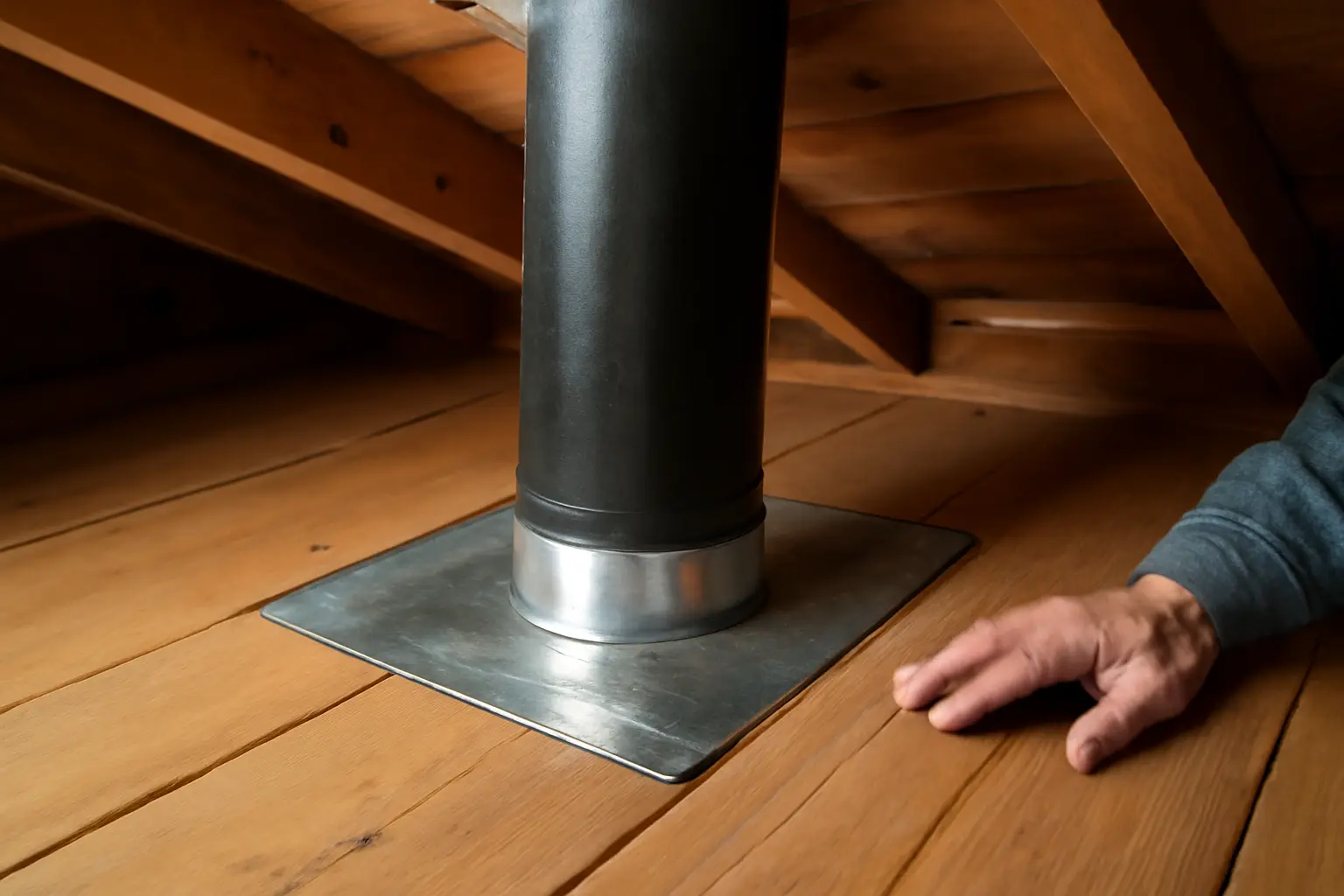

Проход перекрытия для дымохода: узел проходки, отступы, монтаж
Проход перекрытия для дымохода делают через готовый узел проходки — металлический короб или разделку из негорючего материала, которая держит трубу на безопасном расстоянии от деревянных балок и обшивки. Расстояние от наружной стенки дымохода до горючих конструкций обычно составляет не менее 25 см при отсутствии защиты и 15 см при защите изоляцией. Узел устанавливают отдельно для каждого перекрытия — межэтажного, чердачного, кровельного — и заделывают зазор минеральной ватой с плотностью не ниже 40 кг/м³.
Зачем нужен отдельный узел, а не просто отверстие
Деревянное перекрытие через десятки лет сухой топки способно тлеть даже при температуре стенки трубы около 90–100°C — это называется пирофорным эффектом древесины. Обычная дырка в полу с забитой ватой такой риск не снимает: со временем изоляция оседает, зазор сокращается, а перегретые опилки и стружка в засыпке начинают тлеть незаметно, без открытого огня. Узел проходки — это готовая коробка с фиксированным зазором и негорючим наполнителем, который не даёт трубе соприкасаться с деревом и одновременно перекрывает движение воздуха между этажами.
Какой отступ нужен от дымохода до дерева
Величина отступа зависит от того, есть ли на дымоходе теплоизоляция и какая температура дымовых газов ожидается у конкретного котла или печи. Для кирпичных дымоходов без изоляции отступ от горючих конструкций перекрытия — от 25 см, для сэндвич-труб с заводской минеральной изоляцией толщиной 50 мм — от 15 см, для труб с изоляцией 100 мм — от 13 см. Точные цифры для конкретной модели трубы даёт паспорт изделия или инструкция производителя, ориентироваться только на общие таблицы из справочников не стоит, если производитель указал другие числа.
Какие бывают узлы проходки
Заводской короб для сэндвич-дымохода — самый распространённый вариант: квадратная или круглая гильза из нержавеющей стали с фланцами сверху и снизу, внутри которой засыпан или вложен слой базальтовой ваты. Такой узел подбирают по диаметру трубы и толщине перекрытия, устанавливают враспор между балками и крепят саморезами к обвязке.
Кирпичная разделка — утолщение стенок дымохода в месте прохода через перекрытие, толщиной в половину или целый кирпич сверх основной толщины трубы. Применяется в кирпичных и керамических дымоходах, требует точной кладки и хуже переносит подвижки конструкции при усадке дома.
Металлический короб с минватой и негорючей плитой снизу и сверху — вариант для нестандартных сечений, когда заводского узла подходящего размера нет. Собирается из листовой стали и асбокартона или базальтового картона, менее надёжен по сроку службы, чем заводское изделие.
Порядок монтажа через деревянное перекрытие
Сначала размечают отверстие в перекрытии с учётом отступов от балок — само отверстие должно быть больше диаметра трубы минимум на удвоенный требуемый зазор. Балки, попадающие в зону вырезки, не перепиливают полностью: делают обход с дополнительными опорными брусками, чтобы не ослабить несущую способность перекрытия. Короб узла проходки устанавливают в отверстие, выравнивают по уровню, крепят к деревянному основанию через закладные бруски или металлические уголки. Пространство между коробом и краем отверстия в перекрытии заполняют минеральной ватой, сверху и снизу закрывают декоративными планками или негорючими накладками, которые одновременно фиксируют утеплитель и не дают ему осыпаться.
Проход через бетонное перекрытие
Через бетонную плиту дымоход проходит проще: сверлят или вырубают отверстие нужного диаметра, зазор между трубой и бетоном заполняют минеральной ватой или огнестойким герметиком, сверху ставят декоративную манжету. Требования по отступу от горючих материалов здесь не применимы напрямую, но если сверху на плите лежит деревянный чистовой пол или утеплитель, узел проходки всё равно нужен — просто короб получается короче.
Частые ошибки при устройстве проходки
- Экономят на утеплителе и забивают зазор обычной стекловатой или, хуже, монтажной пеной — оба материала теряют свойства при постоянном нагреве.
- Устанавливают узел проходки с перекосом, из-за чего зазор с одной стороны трубы оказывается меньше нормативного.
- Перепиливают несущую балку без установки дополнительных стоек, что снижает прочность перекрытия.
- Заклеивают вентиляционные отверстия короба декоративными накладками наглухо, лишая узел естественного отвода тепла.
| Тип трубы | Толщина изоляции | Минимальный отступ от дерева |
|---|---|---|
| Кирпичная кладка без изоляции | — | 25 см |
| Сэндвич-дымоход, вата 50 мм | 50 мм | 15 см |
| Сэндвич-дымоход, вата 100 мм | 100 мм | 13 см |
| Керамический дымоход с воздушным зазором | по паспорту | уточняется у производителя |
Частые вопросы
Можно ли обойтись без узла проходки, если труба хорошо изолирована
Нет. Даже качественная изоляция сэндвич-трубы не заменяет фиксированный зазор и негорючую засыпку узла проходки — она снижает температуру наружной стенки, но не убирает риск смещения трубы и осыпания утеплителя со временем. Узел проходки нужен всегда, различается только его размер.
Что делать, если готового короба нужного размера нет в продаже
Собрать узел вручную из листовой стали толщиной от 0,5 мм и базальтового картона — короб делают по размеру отверстия, зазор заполняют минеральной ватой плотностью от 40 кг/м³. Такое решение работает хуже заводского по сроку службы, но допустимо при отсутствии подходящего типоразмера.
Нужно ли отдельно проходить чердачное перекрытие, если труба уже прошла этажное
Да, каждое перекрытие требует своего узла проходки — межэтажное, чердачное и при необходимости кровельное считаются отдельными точками риска. Одна и та же труба может пересекать три перекрытия подряд, и на каждом нужен свой короб с изоляцией, единый узел на всю высоту дома не устанавливают.
Как проверить, что зазор в существующей проходке достаточный
Через ревизионное отверстие в декоративной накладке измеряют расстояние от стенки трубы до края деревянной конструкции рулеткой или щупом. Если зазор меньше нормы для вашего типа трубы, узел переделывают: увеличивают отверстие, добавляют слой минеральной ваты либо меняют короб на больший размер. Разбирать перекрытие ради проверки без крайней необходимости не стоит — достаточно контроля через смотровое окно узла.
