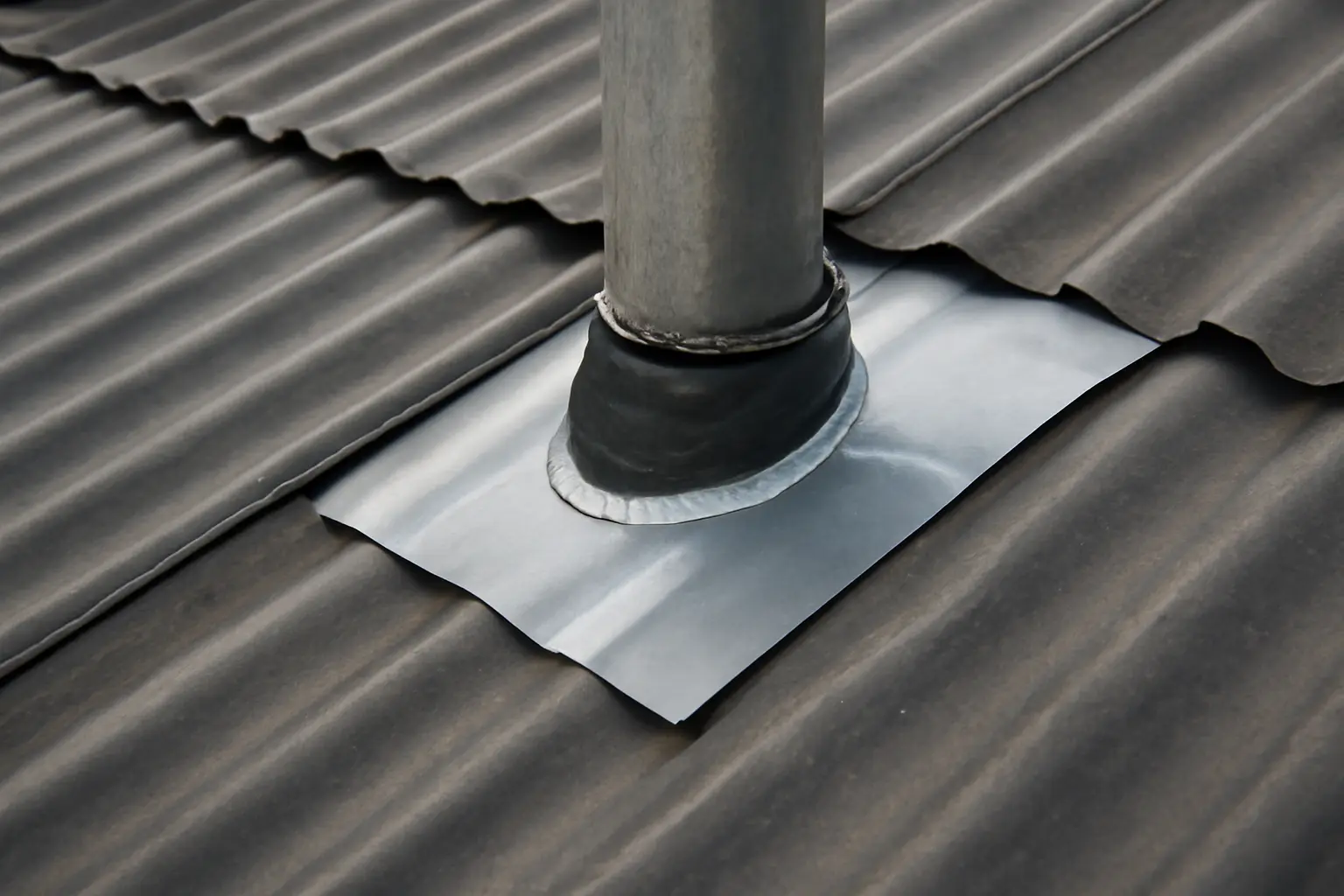

Узел прохода кровли для дымохода
Узел прохода кровли для дымохода — это место пересечения трубы с крышей, оформленное разделкой или проходным элементом, который защищает от протечек, обеспечивает пожарную отсечку от горючих материалов кровельного пирога и допускает температурное расширение трубы. Конкретное решение зависит от материала кровли (металлочерепица, профлист, мягкая черепица, шифер) и типа дымохода — кирпичный, сэндвич-труба или одноконтурная сталь. Для мягких видов покрытия чаще применяют мастер-флеш, для жёстких — планки из того же металла, что и кровля, с герметиком и противопожарной изоляцией.
От чего зависит выбор узла прохода
Первый фактор — тип дымохода. Кирпичная труба требует капитальной разделки из кровельного железа с фартуком и внутренним коробом, заполненным негорючим утеплителем. Сэндвич-дымоход проходит через готовый узел прохода — заводской элемент с уплотнителем из силикона или резины, рассчитанный на температуру до 200–250 °C у большинства моделей.
Второй фактор — угол наклона скатов и материал покрытия. При уклоне более 45° применяют усиленные варианты разделки с дополнительным креплением, при плоской кровле — стояк с зонтом и гидроизоляционным воротником, приподнятым над уровнем кровли на 15–20 см. Мягкая черепица и профнастил требуют разных мастер-флешей: силиконовый эластичный элемент подходит для нерегулярной волны профлиста, но плохо держит форму на металлочерепице с высоким рельефом — там нужна планка по факту профиля.
Что учесть при монтаже
Пожарная безопасность требует отступа горючих конструкций кровли (стропил, обшивки, утеплителя) от дымохода: для кирпичной трубы — не менее 130 мм, для сэндвич-конструкций — по паспорту производителя, обычно 200–380 мм в зависимости от диаметра и температуры дымовых газов. Разрыв заполняют негорючей минеральной ватой или базальтовым картоном, а не монтажной пеной.
Гидроизоляция работает по принципу двух уровней: нижний фартук заводится под кровельное покрытие, верхний — поверх него, с герметизацией стыков силиконовым или высокотемпературным герметиком. Для труб диаметром более 200 мм и на скатах с высокой снеговой нагрузкой ставят дополнительный уловитель-водоотбойник выше по скату, чтобы вода и снег стекали в стороны, а не скапливались перед трубой.
Вопросы и ответы
Чем отличается проходной узел для сэндвич-трубы от разделки для кирпичного дымохода
Заводской узел прохода для сэндвич-дымохода — готовый элемент с эластичным уплотнителем, который надевается на трубу и крепится к кровле саморезами по контуру. Разделка для кирпичной трубы собирается на месте из листового металла: короб, фартук, внутренний воротник с минеральным утеплителем. Второй вариант трудоёмче, но необходим, так как кирпичная кладка имеет неправильную геометрию и требует индивидуальной подгонки.
Можно ли использовать монтажную пену для герметизации прохода
Нет, рядом с дымоходом пена недопустима: при контакте с горячей трубой она плавится, выделяет дым и теряет герметизирующие свойства уже при температуре около 80–90 °C. Зазор между трубой и кровельным пирогом заполняют негорючим базальтовым волокном, а видимые стыки обрабатывают высокотемпературным силиконовым герметиком с рабочей температурой не ниже 300 °C.
Какой отступ от трубы до стропил считается безопасным
Для кирпичного дымохода — не менее 130 мм до горючих конструкций, для сэндвич-трубы — величина указана в паспорте конкретной модели и обычно составляет от 200 до 380 мм в зависимости от диаметра внутренней трубы и толщины изоляции. Точное значение уточняют по документации производителя, так как оно связано с температурой дымовых газов на конкретном отопительном приборе.
Почему течёт узел прохода дымохода на металлочерепице
Чаще всего причина — несовпадение мастер-флеша с профилем волны: эластичный элемент не облегает высокий рельеф металлочерепицы плотно, и вода затекает под фартук на стыках. Вторая распространённая причина — герметик нанесён на грязную или влажную поверхность и не держит адгезию уже через один сезон. Решение — заменить мастер-флеш на разделку, изготовленную под конкретный профиль, с фальцевыми загибами по гребням волны.
Нужен ли снегозадержатель возле дымохода
Да, если труба стоит ниже конька на скате с уклоном более 25–30° и снеговая нагрузка в регионе значительная. Снег и лёд, сходящие сверху, повреждают верхний фартук разделки и создают подпор воды. Уловитель или снегозадержатель ставят выше по скату на расстоянии 30–50 см от трубы, чтобы отвести массу снега в стороны.
Как заделать проход дымохода через плоскую кровлю
На плоской кровле применяют стояк — короб или патрубок высотой 15–20 см выше уровня покрытия, на который надевается гидроизоляционный воротник с фартуком, заведённым под верхний слой рулонной гидроизоляции. Такая высота предотвращает попадание воды при застое на плоской поверхности. Стык дополнительно проваривают или промазывают битумной мастикой по периметру.
Что делать, если после монтажа узла прохода в доме появился запах гари
Запах гари означает недостаточный отступ от горючих материалов или контакт утеплителя кровли с горячей трубой — это сигнал остановить топку и проверить зазор. Нужно вскрыть разделку, убедиться в наличии негорючей изоляции по всему периметру и при необходимости увеличить отступ, добавив базальтовый картон. Игнорировать запах нельзя: это признак начинающегося тления конструкций кровли.
