Проход трубы через кровлю: как сделать герметично

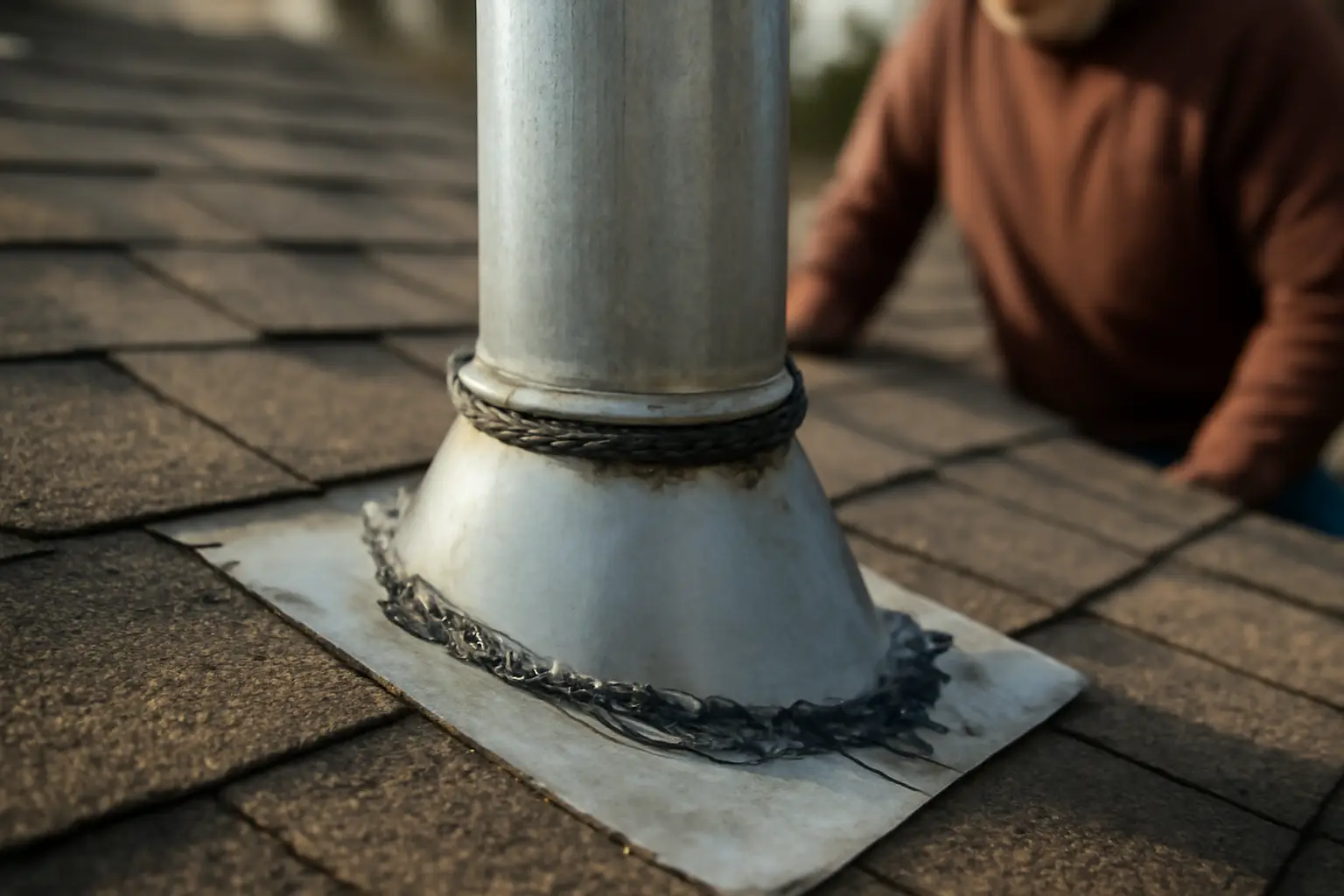

Проход трубы через кровлю делают через готовый кровельный узел — резиновую или силиконовую манжету на металлическом или пластиковом основании, подобранную по материалу крыши и диаметру трубы. Узел крепят к обрешётке или стропильной системе, стыки с покрытием крыши промазывают герметиком и при необходимости укрывают доборными элементами. Без правильного узла и разуклонки вокруг трубы кровля рано или поздно начнёт течь, особенно на плоских и пологих крышах.
От чего зависит выбор узла прохода
Материал кровли определяет тип проходного элемента. Для металлочерепицы и профлиста есть готовые узлы с профилем, повторяющим волну покрытия. Для мягкой кровли и рулонных материалов чаще используют плоские фартуки с фальцем под верхний слой. Для шифера и керамической черепицы — отдельные модели с посадочным диаметром под конкретный тип трубы.
Второй фактор — температура трубы. Дымоход бани или твердотопливного котла нагревается сильно, поэтому манжета должна быть силиконовой или из EPDM с высокой термостойкостью, а не из дешёвой резины, которая со временем трескается от нагрева и УФ. Вентиляционные и канализационные трубы не нагреваются, для них подходят более простые уплотнители.
Ещё по теме: Обход трубы дымохода на кровле: 8 рабочих вариантов узла и Какой утеплитель лучше для кровли: выбор в 6 шагов.
Третий момент — угол наклона скатов. Стандартные проходные элементы рассчитаны на определённый диапазон углов, обычно от 15 до 45 градусов. Для крутых или почти плоских крыш нужны узлы с регулируемым основанием или индивидуальный фартук из листового металла.
Что учесть при монтаже
Узел устанавливают до укладки финишного покрытия кровли, если это возможно — так проще состыковать материалы без лишних щелей. Если труба монтируется на готовую крышу, придётся вскрывать участок покрытия и заводить фартук под верхний ряд, а не просто накладывать сверху.
Выше по скату от трубы обязательно делают снегозадерживающий элемент или изгиб покрытия, отводящий воду и снег в сторону. Иначе на трубу будет постоянно наваливаться сугроб, а весной — талая вода, которая ищет любую щель.
Внутри, со стороны чердака, стык трубы с потолком и пароизоляцией герметизируют отдельно — это защита не от дождя, а от конденсата и тёплого влажного воздуха дома, который иначе будет оседать на холодной обрешётке.
Вопросы и ответы
Какой герметик использовать для узла прохода трубы через кровлю
Для холодных труб — силиконовый или полиуретановый герметик, устойчивый к УФ и перепадам температуры. Для дымоходов, где основание узла может нагреваться, нужен термостойкий силикон, рассчитанный минимум на 150–200 градусов. Обычный акриловый герметик для кровли не подходит — он трескается уже через один-два сезона.
Можно ли ставить трубу через ендову или конёк
Технически можно, но это худшее место для прохода: туда стекает больше всего воды со всей крыши. Если есть возможность сместить трубу на 30–50 см в сторону от ендовы и конька, лучше сделать именно так. Если сместить нельзя, узел делают с усиленным фартуком и дополнительным слоем гидроизоляции под кровельным покрытием.
Какой должен быть зазор между трубой дымохода и обрешёткой
Для дымоходов, особенно от твердотопливных котлов и печей, между трубой и деревянными конструкциями оставляют негорючий зазор — обычно от 130 до 250 мм в зависимости от типа дымохода и наличия изоляции трубы. Точное значение указано в паспорте дымохода или в СП по отоплению и вентиляции. Зазор заполняют негорючим утеплителем, а не строительной пеной.
Почему течёт вокруг трубы, хотя узел стоит правильно
Чаще всего причина не в самом узле, а в стыке фартука с кровельным покрытием — герметик со временем усыхает и трескается, особенно на солнечной стороне крыши. Вторая частая причина — деформация резиновой манжеты от постоянного нагрева трубой, если узел подобран не по температурному классу. Третья — забитый снегозадержатель выше по скату, из-за которого вода застаивается прямо на узле.
Нужно ли утеплять трубу в месте прохода через кровлю
Для дымоходов утепление узла прохода обязательно по нормам пожарной безопасности — это защита деревянных конструкций от нагрева, а не теплоизоляция самой трубы. Для вентиляционных труб утепление делают, если через крышу проходит холодная труба из тёплого помещения — иначе на ней зимой будет собираться конденсат и капать в чердачное пространство.
Чем отличается узел для трубы вентиляции от узла для дымохода
Узел для дымохода рассчитан на более высокую температуру и обычно комплектуется дополнительным экраном или увеличенным зазором до горючих материалов кровли. Узел для вентиляции проще устроен, потому что температура трубы близка к температуре воздуха внутри дома. Использовать вентиляционный узел на горячем дымоходе нельзя — резина манжеты быстро потеряет эластичность и растрескается.
Что делать, если готового узла нет под конкретный профиль кровли
Можно заказать индивидуальный фартук из того же металла, что и кровля, у мастерской, которая занимается жестяными работами — это обычная практика для нестандартных профилей и старых домов. Второй вариант — использовать универсальную мягкую манжету с эластичным основанием, которая подстраивается под любой рельеф, но такие манжеты менее долговечны, чем жёсткие профильные узлы. Перед покупкой лучше свериться с инструкцией производителя кровельного материала — там обычно указаны рекомендованные способы прохода коммуникаций.
