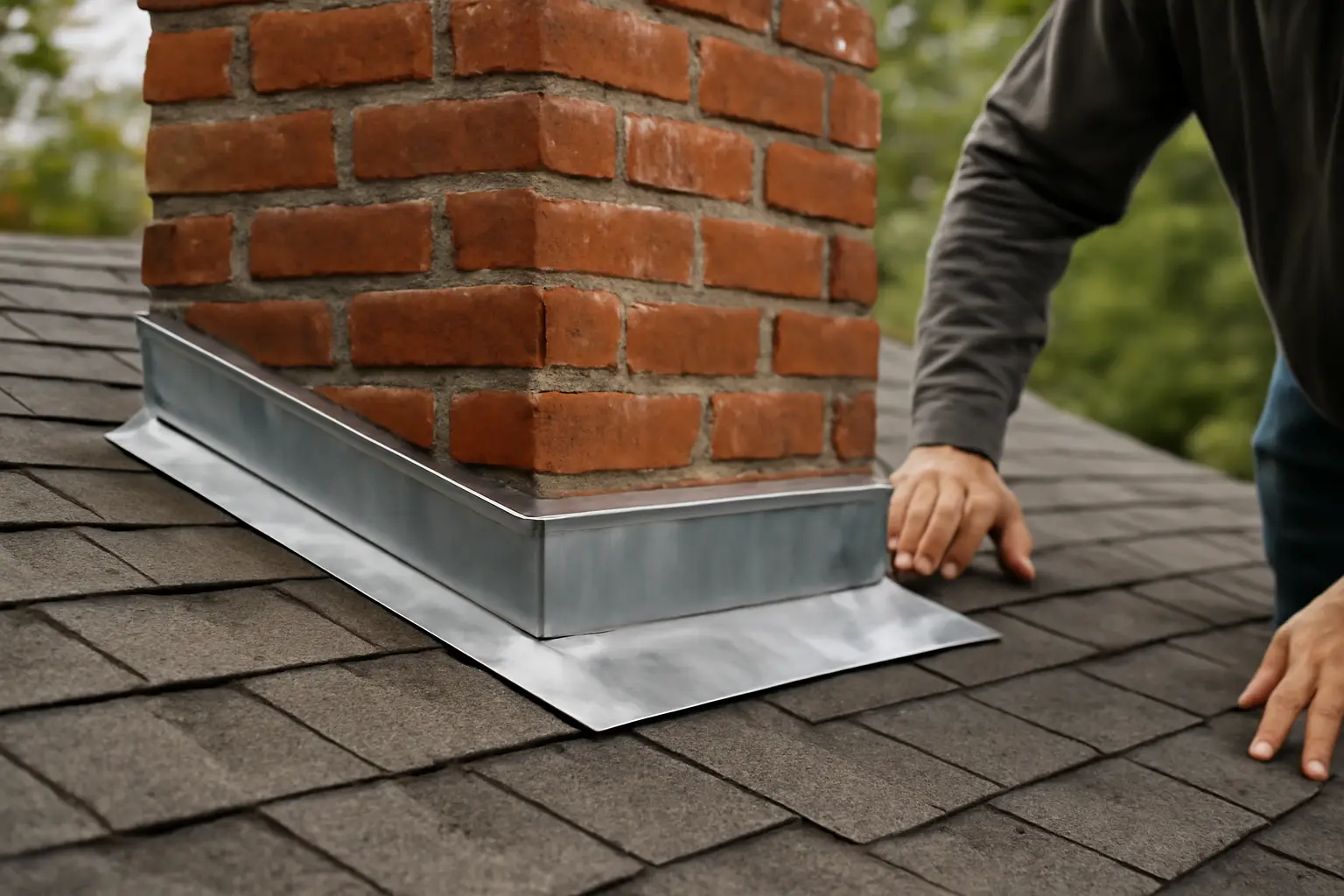

Проход дымохода через кровлю
Минимальное расстояние от наружной стенки дымохода до стропил, обрешётки и других деревянных элементов кровли — 130 мм для кирпичных и керамических каналов без изоляции, 50 мм для утеплённых сэндвич-труб с заводской изоляцией толщиной от 30 мм. Проход дымохода через кровлю выполняется через отдельный узел с разделкой, компенсирующей нагрев трубы и температурные подвижки крыши, а зазор заполняется негорючим утеплителем — базальтовой ватой или каолиновым волокном.
Требования к расположению трубы на крыше
Высота дымохода над кровлей зависит от расстояния до конька и угла наклона скатов. Если труба выходит ближе 1,5 м от конька, её верх должен быть выше конька минимум на 50 см. На расстоянии от 1,5 до 3 м допускается вывод на уровне конька. Дальше 3 м трубу разрешают опускать по линии, проведённой от конька вниз под углом 10° к горизонту.
Такие правила существуют не для эстетики: они снижают ветровой подпор и завихрения у устья трубы, из-за которых тяга падает или появляется обратная задувка дыма в помещение.
Устройство узла прохода через деревянную кровлю
Узел состоит из проходного короба (стакана), опирающегося на стропильную систему, и внутреннего заполнения негорючим материалом. Порядок действий:
- в обрешётке и кровельном покрытии вырезается отверстие с запасом 130–150 мм от трубы до дерева со всех сторон;
- по периметру отверстия монтируется короб из негорючего листового материала — оцинкованной стали, асбестокартона или готового заводского комплекта;
- пространство между коробом и трубой заполняется минеральной ватой плотностью не менее 40 кг/м³;
- сверху короб закрывается кровельной разделкой (фартуком), которая примыкает к покрытию и отводит воду.
Для сэндвич-дымоходов производители выпускают готовые проходные узлы под конкретный профиль кровли — металлочерепицу, профлист, гибкую черепицу. Такой узел проще устанавливать и герметизировать, чем собирать разделку вручную.
Проход через кровлю из разных материалов
Металлочерепица и профлист требуют фартука с рёбрами, повторяющими профиль листа, иначе под стыком скапливается вода. Мягкая (битумная) черепица позволяет использовать самоклеящиеся ленты и мастичные герметики вокруг стакана — они компенсируют неровности покрытия. Для шифера и керамической черепицы разделку делают из свинцового или алюминиевого фартука, который вручную формуется по волнам материала.
На плоской кровле с рулонным или мембранным покрытием применяют проходной элемент с приваркой или наплавлением слоя гидроизоляции по периметру трубы — сухая герметизация здесь неэффективна из-за постоянного контакта с водой.
Гидроизоляция и защита от протечек
Основная причина протечек в месте прохода — не сама труба, а недостаточное перекрытие фартуком волн или гребней покрытия. Верхняя часть фартука заводится под кровельный материал выше по скату не менее чем на 150 мм, нижняя — накрывает покрытие снаружи. Стыки дополнительно обрабатываются термостойким герметиком, рассчитанным на нагрев до 200–250 °C, обычный силиконовый герметик для этого узла не подходит: он разрушается от температуры и ультрафиолета за один-два сезона.
Дымоходы из нержавеющей стали и керамики расширяются при нагреве, поэтому крепление разделки к трубе должно допускать скольжение — жёсткая фиксация приводит к деформации фартука и трещинам в герметике.
Ошибки при монтаже прохода
- сокращение противопожарного зазора «для красоты» — приводит к тлению древесины и риску возгорания через несколько лет эксплуатации;
- использование горючего утеплителя (пенополистирол, стекловата с органическим связующим) внутри узла прохода;
- установка фартука без запуска под покрытие выше по скату — вода стекает прямо в шов;
- жёсткая фиксация трубы к стропилам без компенсации теплового расширения;
- отсутствие снегозадержателя выше трубы на скатах с большим углом — сходящий снег срезает разделку.
Сравнение вариантов прохода по типу дымохода
| Тип дымохода | Минимальный зазор до дерева | Материал заполнения зазора | Особенность разделки |
|---|---|---|---|
| Кирпичный/керамический без изоляции | 130 мм | базальтовая вата, засыпка керамзитом | жёсткий короб, разделка на растворе или клипсах |
| Сэндвич-труба (изоляция от 30 мм) | 50 мм | минвата в заводском стакане | готовый проходной узел под профиль кровли |
| Керамический дымоход в шахте | 50 мм (шахта — 130 мм от дерева) | минвата, каолиновое волокно | разделка по контуру шахты, не по трубе |
| Одноконтурная стальная труба | 250 мм (только для нежилых построек) | не применяется без изоляции внутри жилых домов | требует перехода на сэндвич перед кровлей |
Частые вопросы
Можно ли обойтись без проходного короба, если труба сэндвич?
Нет. Даже утеплённая труба нагревается снаружи сильнее, чем допустимо для прямого контакта с деревом при долгой топке, а короб с негорючим заполнением задаёт нормируемый зазор и держит форму отверстия при усадке кровли.
Что делать, если труба уже смещена относительно расчётного узла прохода?
Разбирать фрагмент кровли вокруг трубы и переносить узел, а не пытаться герметизировать существующий зазор мастикой поверх увеличенного отверстия. Временная герметизация не решает проблему пожарной безопасности и протечек, а только откладывает её.
Нужен ли зонт или дефлектор на выходе трубы через кровлю?
Зонт защищает от осадков и не влияет на тягу при правильном сечении, дефлектор дополнительно усиливает тягу за счёт ветра, но требует расчёта под конкретный тип отопительного прибора — для дровяных печей и газовых котлов рекомендации различаются, уточнить их стоит в паспорте оборудования или у производителя.
Как проверить герметичность узла после монтажа?
Визуально — после дождя или полива кровли водой из шланга проверяются швы фартука и место примыкания к трубе на подтёки на чердаке. Дополнительно раз в отопительный сезон осматривается состояние герметика: растрескавшийся или отслоившийся шов подлежит замене до начала холодов.
