Диаметр коаксиальной трубы для газового котла: 60/100 или 80/125
Для большинства настенных газовых котлов мощностью до 30–35 кВт используется коаксиальная труба диаметром 60/100 мм — это заводской стандарт, который идёт в комплекте или указан в паспорте котла как базовый. Для более мощных агрегатов, напольных котлов и систем с длинной трассой дымоудаления применяют диаметр 80/125 мм. Конкретное значение всегда указано в технической документации котла, и менять его самостоятельно нельзя — это не вопрос вкуса, а вопрос тяги и безопасности продуктов сгорания.
- Стандартный диаметр для настенных котлов до 35 кВт — 60/100 мм, это самый частый случай в квартирах и частных домах
- 80/125 мм ставят на мощные котлы (от 35–40 кВт) или когда труба тянется длиннее, чем позволяет паспорт для 60/100
- Диаметр жёстко привязан к модели котла — переходники между диаметрами существуют, но использовать их можно только по инструкции производителя, а не по своему решению
- Ошибка в диаметре или превышение длины трассы приводит к плохой тяге, конденсату и срабатыванию защиты котла
Что означают цифры 60/100 и 80/125

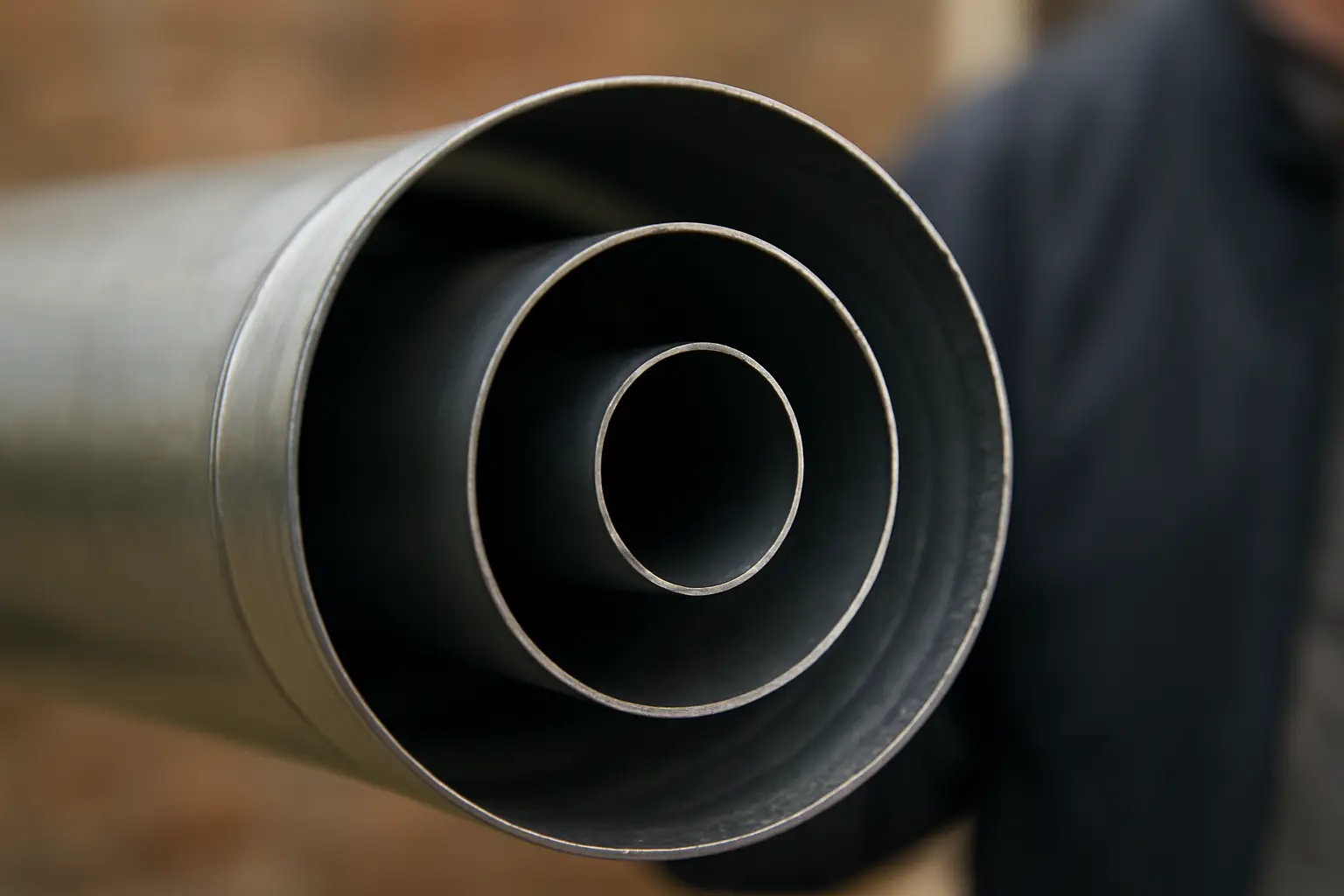

Коаксиальная труба — это труба в трубе: по внутреннему каналу выходят продукты сгорания, по внешнему кольцевому зазору забирается воздух для горения. Первая цифра в обозначении — диаметр внутренней трубы в миллиметрах, вторая — внешней. То есть 60/100 значит, что дымоход имеет диаметр 60 мм, а весь узел с воздушным зазором — 100 мм снаружи.
Эти размеры не универсальны в том смысле, что труба 60/100 от одного производителя обычно совместима с котлами разных марок благодаря более-менее единому стандарту резьбовых и байонетных соединений, но состыковать детали разных производителей без переходника получается не всегда. На практике проще брать комплектующие той же марки, что и котёл, или проверенные аналоги с явной пометкой совместимости.
От чего зависит выбор диаметра
Главный параметр — мощность котла. Чем больше тепловой мощности выдаёт горелка, тем больше объём продуктов сгорания нужно вывести и тем больше воздуха забрать для горения. У диаметра 60/100 есть предел по расходу газов, и производители прямо указывают в паспорте максимальную мощность котла, для которой этот диаметр подходит — как правило, это диапазон 24–35 кВт в зависимости от модели.
Второй параметр — длина и конфигурация трассы. Каждый котёл имеет паспортное ограничение по максимальной длине коаксиальной трубы и количеству поворотов на 90 градусов. Если трасса длиннее нормы или в ней слишком много колен, тяга падает даже при правильном диаметре 60/100, и единственный выход — переходить на 80/125 или сокращать трассу.
Третий момент, который часто упускают: диаметр труб влияет на диаметр отверстия в стене или в дымоходном канале. Если планируется замена котла на более мощный в будущем, отверстие иногда делают с запасом под 80/125, даже если текущий котёл работает на 60/100 через переходник.
Когда точно нужен 80/125
Диаметр 80/125 мм ставят на напольные газовые котлы средней и высокой мощности, на настенные модели свыше 35 кВт (часто это котлы для больших домов или коммерческих помещений) и в случаях, когда трасса дымоудаления длинная — например, вывод не через стену рядом с котлом, а через несколько метров горизонтального участка с переходом в вертикальный канал.
Отдельно этот диаметр требуется, если котёл каскадный или используется как основной источник тепла для здания с большой площадью — тут мощность выше, и производитель прямо прописывает 80/125 как единственный допустимый вариант в паспорте.
Раздельная система дымоудаления (когда воздух и продукты сгорания идут по разным трубам, а не по коаксиальной) — альтернатива для случаев, когда даже 80/125 не хватает по длине или геометрии трассы, но это отдельная тема, требующая расчёта у специалиста, а не самостоятельного подбора.
Переходники между диаметрами: когда допустимо
Переходник с 60/100 на 80/125 существует у многих производителей, но используется он не для того, чтобы поставить котёл на 60/100 и растянуть трубу подальше — переходник, наоборот, ставят, когда котёл рассчитан на 80/125, а часть трассы (например, готовый дымоходный блок в доме) сделана под 100 мм.
Обратная логика — уменьшение диаметра трубы относительно паспортного значения котла — недопустима почти всегда. Это снижает сечение канала для выхода газов, повышает сопротивление, и защита котла по тяге начнёт срабатывать при первой же нагрузке на полную мощность.
Если переходник нужен по объективной причине (нестандартное отверстие в стене, унаследованный от старого котла дымоходный короб), выбирать его следует у того же производителя, что и котёл, и обязательно сверяться с инструкцией — там указано, допускается ли переход диаметра в принципе и на каком участке трассы.
Длина трассы и запас по диаметру
Паспорт котла содержит таблицу максимальной длины коаксиальной трубы в зависимости от количества поворотов: каждое колено на 90 градусов "съедает" условный эквивалент 1–2 метров прямого участка (точное значение у каждого производителя своё). Даже при правильном диаметре 60/100 длинная трасса с несколькими поворотами может выйти за допустимые пределы.
В такой ситуации есть два пути: сократить трассу (перенести котёл ближе к наружной стене, уменьшить число поворотов) или перейти на больший диаметр, если это разрешено моделью котла. Третьего пути — просто удлинить трубу 60/100 сверх нормы — нет, вернее есть, но результат — постоянные проблемы с тягой, обледенение оголовка зимой и, как крайний случай, ошибки датчика тяги с блокировкой котла.
Разница между производителями и сериями котлов
У одного производителя разные линейки котлов могут использовать разный базовый диаметр даже при близкой мощности — это зависит от конструкции камеры сгорания и вентилятора наддува. Поэтому переносить диаметр с одной модели на другую по памяти не стоит: даже если старый котёл той же марки работал на 60/100, новая модель на замену может требовать 80/125 или наоборот.
Отдельно стоит проверять совместимость труб при переходе между сериями с закрытой и открытой камерой сгорания — у котлов с открытой камерой коаксиальный дымоход часто не применяется вовсе, там своя схема отвода продуктов сгорания через обычный дымоход, и вопрос диаметра коаксиальной трубы для них не актуален.
Частые ошибки при подборе
Самая распространённая ошибка — покупка трубы и комплектующих "на глаз" по внешнему виду, без сверки с паспортом котла. Диаметры 60/100 и 80/125 визуально различаются не так сильно, чтобы определить их без рулетки, а ошибка в 10–15 мм делает узел негерметичным или несовместимым по креплению.
Вторая ошибка — установка длинной трассы без пересчёта по таблице производителя, особенно когда котёл переносят в другое помещение при ремонте и дымоход тянут через несколько стен. Третья — использование комплектующих от другого производителя без проверки резьбы и уплотнений: труба может подойти по диаметру, но не держать герметичность на стыке, и в помещение начнут попадать продукты сгорания через микрозазор.
Четвёртая ошибка, менее очевидная: при замене старого котла на новый забывают проверить, совпадает ли диаметр, и пытаются использовать старую коаксиальную трубу целиком. Если новый котёл мощнее и требует 80/125, старая труба 60/100 просто не подключится к патрубку, либо потребуется переходник, которого может не быть в продаже под конкретную модель.
Что делать на практике
Первый шаг — открыть паспорт или инструкцию к конкретной модели котла и найти раздел про дымоудаление: там указан диаметр, максимальная длина трассы и допустимое число поворотов. Это не общее правило, а точное значение для вашей модели, и ориентироваться нужно именно на него.
Если котёл уже выбран и мощность известна, но паспорт под рукой пока нет, можно ориентироваться на общее правило: до 35 кВт — обычно 60/100, выше — вероятнее 80/125, но это ориентир для планирования отверстия в стене, а не финальное решение. Перед покупкой труб и монтажом отверстия точную цифру нужно подтвердить по документации на сайте производителя котла или в сервисной организации, которая будет выполнять монтаж — она же поможет рассчитать длину трассы с учётом реальных поворотов и высоты вывода.
