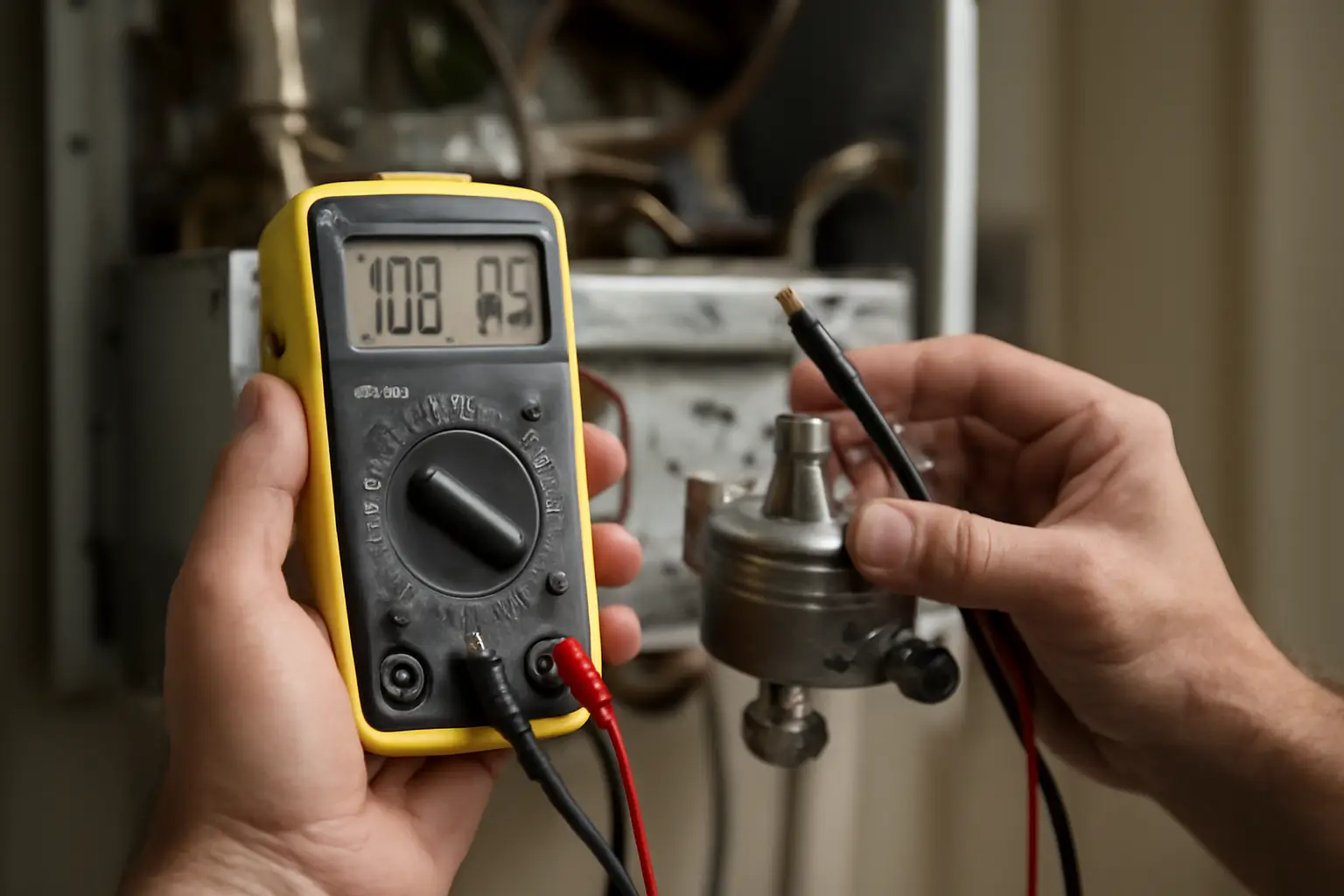

Как проверить датчик тяги газового котла мультиметром: 7 шагов

Обновлено 4 сентября 2026 г. · Газовые котлы

Датчик тяги проверяют мультиметром в режиме измерения сопротивления или прозвонки цепи: снимают провода с контактов датчика, замеряют сопротивление в холодном и нагретом состоянии и сравнивают показания с исправным поведением — цепь должна быть замкнута при нормальной тяге и разомкнута при её отсутствии (или наоборот, в зависимости от конструкции).

С чего начать

• Мультиметр с функцией измерения сопротивления и прозвонки цепи
• Отвёртка для снятия защитной панели котла
• Инструкция к котлу или хотя бы модель, чтобы найти схему подключения
• Фен или зажигалка — для имитации нагрева контактов (по необходимости)
• Тряпка и небольшая ёмкость для крепежа, чтобы не потерять винты

Порядок проверки

1. Полностью обесточьте котёл: выньте вилку из розетки или отключите автомат, отвечающий за питание. Проверять датчик под напряжением нельзя — можно повредить и мультиметр, и электронику котла.
2. Перекройте газ на входе в котёл. Это стандартная мера безопасности при любых работах внутри газового оборудования, даже если сама проверка касается только электрики.
3. Снимите переднюю панель котла и найдите датчик тяги. Он обычно установлен возле дымоотводящего патрубка или в верхней части камеры сгорания, соединён двумя проводами с платой управления.
4. Отсоедините провода от датчика, запомнив или сфотографировав, куда какой провод идёт. Ошибка при обратном подключении может привести к неправильной работе автоматики.
5. Переведите мультиметр в режим измерения сопротивления (символ Ω) или в режим прозвонки со звуковым сигналом. Приложите щупы к двум контактам датчика.
6. Оцените показания. Для механического (биметаллического) датчика тяги в норме при комнатной температуре цепь замкнута — сопротивление близко к нулю, прибор показывает «0» или пищит при прозвонке. При нагреве контактной пластины (например, фена) цепь должна разомкнуться — сопротивление уходит в бесконечность.
7. Для электронных или оптических датчиков тяги (реже встречаются в бытовых котлах) сверьтесь со схемой в инструкции — там указаны конкретные значения сопротивления, которые считаются рабочими. Отклонение от указанного диапазона говорит о неисправности датчика.
8. Если датчик не реагирует на нагрев или показывает разрыв цепи в холодном состоянии там, где должна быть замкнутая цепь, — деталь неисправна и подлежит замене. Ремонту такие датчики обычно не подлежат.
9. После проверки подключите провода обратно в исходном порядке, установите панель котла, откройте газ и включите питание. Запустите котёл и понаблюдайте, не выдаёт ли он ошибку тяги при нормальной работе дымохода.

Когда план не работает и частые ошибки

Если мультиметр показывает «бесконечность» на обоих режимах измерения — вероятно, прибор неисправен или щупы плохо контактируют с клеммами датчика. Проверьте щупы на заведомо исправной цепи, например на батарейке.

Частая ошибка — проверка датчика без отключения от платы управления. Через плату может идти паразитный ток, который искажает показания мультиметра и создаёт впечатление, что датчик исправен, хотя это не так.

Ещё одна ошибка — путают датчик тяги с датчиком давления газа или с термопарой. Внешне они могут стоять рядом, но проверяются по-разному. Перед тем как лезть с мультиметром, сверьтесь со схемой конкретной модели котла.

Читайте по теме: Как проверить динистор DB3 мультиметром: пошагово и Проверка греющего кабеля мультиметром: 8 шагов и вариантов диагностики.

Если сопротивление в норме, а котёл всё равно выдаёт ошибку тяги, причина может быть не в датчике, а в самой тяге: забитый дымоход, обратная тяга из-за погоды, неплотное соединение дымоотводящих труб. В этом случае замена датчика ничего не даст.

Бывает, что датчик исправен, но окислились или ослабли контакты в разъёме. Перед выводом о неисправности датчика проверьте и почистите контактную группу — иногда проблема решается без замены детали.

Частые вопросы

Можно ли проверить датчик тяги, не снимая его с котла

Частично можно — прозвонить цепь без демонтажа, если провода легко доступны. Но для точной проверки с имитацией нагрева удобнее снять датчик или хотя бы отсоединить провода, чтобы исключить влияние остальной схемы котла.

Какое сопротивление должно быть у исправного датчика тяги

Универсального значения нет — оно зависит от типа датчика и модели котла. У механических датчиков в холодном состоянии обычно близко к нулю, у некоторых электронных — определённый диапазон в омах, указанный в сервисной документации производителя.

Датчик тяги показывает разрыв цепи всегда, даже без нагрева — что это значит

Скорее всего, датчик неисправен и требует замены. Также стоит проверить, не оборваны ли провода на подходе к контактам — иногда причина в проводке, а не в самом датчике.

Нужно ли перекрывать газ перед проверкой мультиметром

Да, это общее правило безопасности при вскрытии котла, даже если сама операция касается только электрических контактов. Разгерметизация газовой магистрали при работах внутри корпуса возможна случайно, и лучше исключить эту вероятность заранее.
