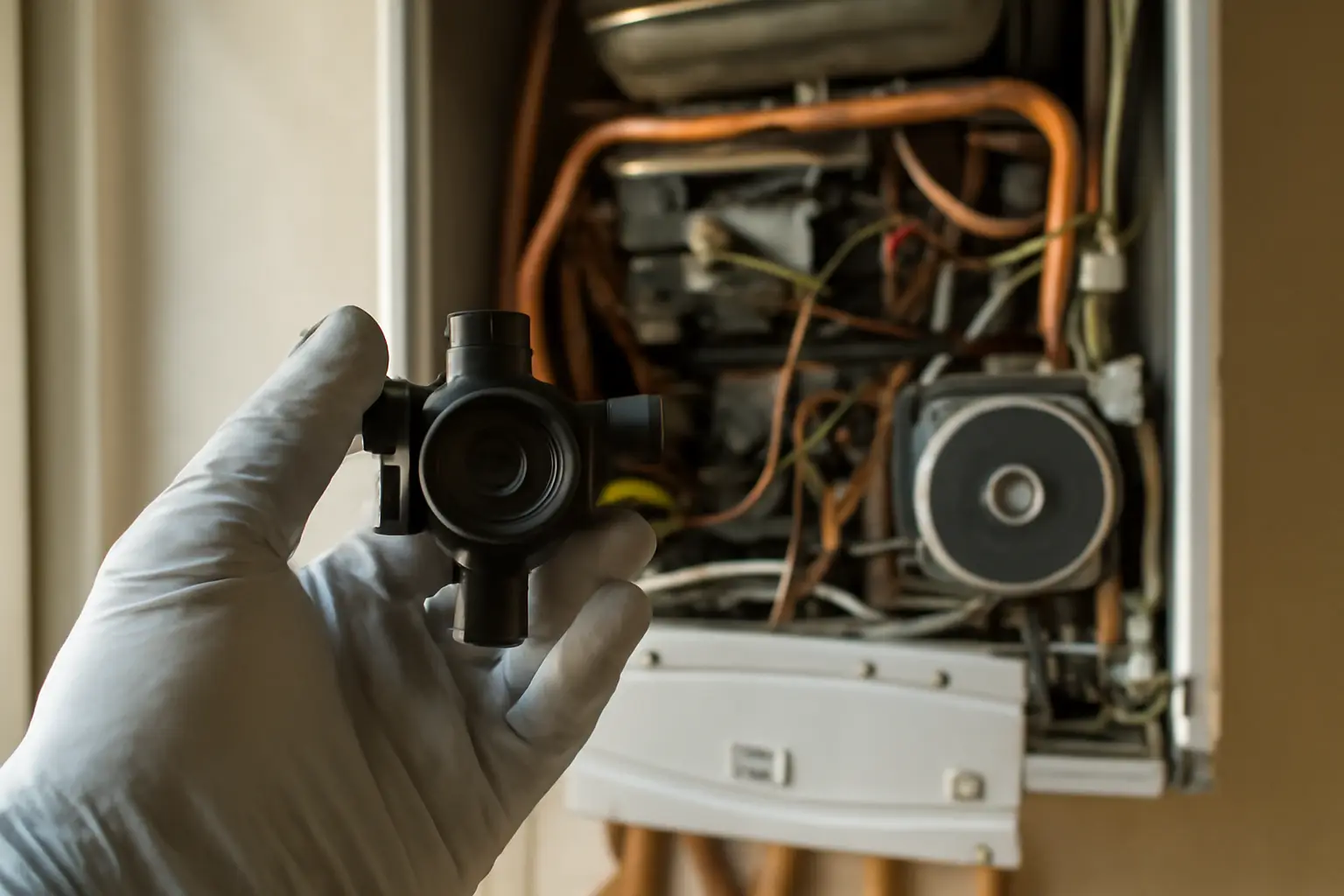

Как проверить датчик протока воды в газовом котле
Датчик протока проверяют в три шага: смотрят на показания дисплея и код ошибки, оценивают напор воды на входе в котёл, затем измеряют сопротивление или сигнал датчика мультиметром при снятой крышке узла. Если контакты датчика замыкаются при running воды и размыкаются при её остановке — деталь исправна. Работы проводят при закрытом газовом кране и отключённом питании котла.
Где находится датчик и как он устроен
В настенных двухконтурных котлах датчик протока стоит на входе холодной воды, перед пластинчатым теплообменником ГВС. Конструктивно это чаще всего крыльчатка с герконом или магнитная турбинка: поток воды вращает лопасти, магнит на оси замыкает геркон, контроллер получает сигнал и включает горелку в режиме ГВС. В некоторых моделях (например, ряд котлов Baxi, Ariston, Vaillant) вместо крыльчатки применяется мембранный датчик давления — он реагирует не на вращение, а на перепад давления при движении воды.
Признаки неисправного датчика
- Котёл не запускает горячую воду при открытом кране, хотя напор в системе нормальный.
- На дисплее появляется код ошибки, связанный с протоком (у разных марок это может быть E03, F28, F63 и подобные — точный код проверяют в инструкции к модели).
- Горячая вода включается и сразу отключается рывками — датчик срабатывает нестабильно.
- Котёл работает на отопление, но не реагирует на открытие крана ГВС.
Проверка без разборки
Сначала убеждаются, что дело не в напоре воды. Открывают смеситель на максимум и смотрят, идёт ли вода вообще и с каким давлением — низкий напор из водопровода котёл может воспринимать как отсутствие протока. Проверяют фильтр перед датчиком: забитая сетка снижает поток настолько, что крыльчатка не раскручивается. Если фильтр чистый, а напор в норме, переходят к электрической проверке.
Проверка мультиметром
Отключают котёл от сети, перекрывают воду, снимают разъём с датчика протока. Мультиметр переводят в режим измерения сопротивления и подключают щупы к контактам разъёма датчика (не к проводам платы). В покое, без потока воды, геркон разомкнут — сопротивление стремится к бесконечности (обрыв цепи). При имитации потока — например, если подать воду через отдельный шланг или аккуратно провернуть крыльчатку вручную — контакты должны замкнуться, сопротивление падает до нуля или близко к нему. Если показания не меняются при вращении крыльчатки — геркон или магнит вышли из строя, датчик подлежит замене.
Для мембранных датчиков давления схема иная: проверяют не механическое замыкание, а сигнал на выходе при подаче давления воды. Здесь удобнее ориентироваться на сервисное меню котла, где отображается фактический сигнал датчика в реальном времени — так делают в моделях с электронной платой управления, показывающей диагностические параметры.
Проверка через сервисное меню котла
Многие современные котлы позволяют посмотреть состояние датчика протока прямо на панели, без мультиметра. Заходят в сервисное меню (комбинация кнопок или удержание кнопки на несколько секунд — уточняют в инструкции к конкретной модели) и находят параметр протока или расхода воды. При открытом кране значение должно расти, при закрытом — падать до нуля. Если значение не меняется вовсе — проблема в датчике или его проводке, а не в самом узле нагрева.
| Тип датчика | Принцип работы | Как проверить | Частая причина отказа |
|---|---|---|---|
| Крыльчатка с герконом | Механическое вращение замыкает контакты | Мультиметр на контактах разъёма | Известковый налёт, заклинивание оси |
| Магнитная турбинка | Магнит на роторе создаёт импульс | Осциллограф или сервисное меню | Износ подшипника, коррозия |
| Мембранный датчик давления | Реагирует на перепад давления потока | Сервисное меню, сравнение сигнала | Разрыв мембраны, засор канала |
Если проверка не дала результата
Когда контакты датчика замыкаются и размыкаются штатно, но котёл всё равно не видит проток, ищут проблему на плате управления или в проводке — окисленные разъёмы дают такой же симптом, что и сгоревший датчик. Если крыльчатка визуально заклинена накипью, узел разбирают, промывают уксусной или специальной кислотной смесью и собирают обратно — часто это решает проблему без замены детали. Если датчик признан неисправным, покупают аналог по модели котла: универсальные крыльчатки подходят не всегда, различается диаметр посадки и разъём. Ремонт своими руками уместен только для проверки и чистки; замену датчика на газовом оборудовании лучше доверить сервисной организации, особенно если котёл на гарантии.
Частые вопросы
Можно ли проверить датчик протока не снимая его с котла
Частично да — через сервисное меню котла, если модель поддерживает вывод диагностических параметров. Для точной электрической проверки контакты всё же лучше отсоединить от платы, чтобы не повредить электронику при измерении мультиметром.
Почему датчик протока срабатывает через раз
Обычно причина в частичном заклинивании крыльчатки накипью или в слабом напоре воды на входе. Реже — в подгоревших контактах геркона, которые замыкаются не всегда стабильно.
Как понять, что дело именно в датчике, а не в плате управления
Если мультиметр показывает исправную работу контактов (размыкание в покое, замыкание при потоке), а котёл всё равно не реагирует на проток — ищут неисправность в плате или проводке. Если контакты не срабатывают вовсе — проблема в самом датчике.
Нужно ли перекрывать воду перед проверкой
Да, перед демонтажом датчика воду и газ перекрывают, а котёл обесточивают. Иначе при снятии узла из системы под давлением может пойти вода, а работа с электрикой под напряжением опасна.
