Как проверить датчик температуры на газовом котле

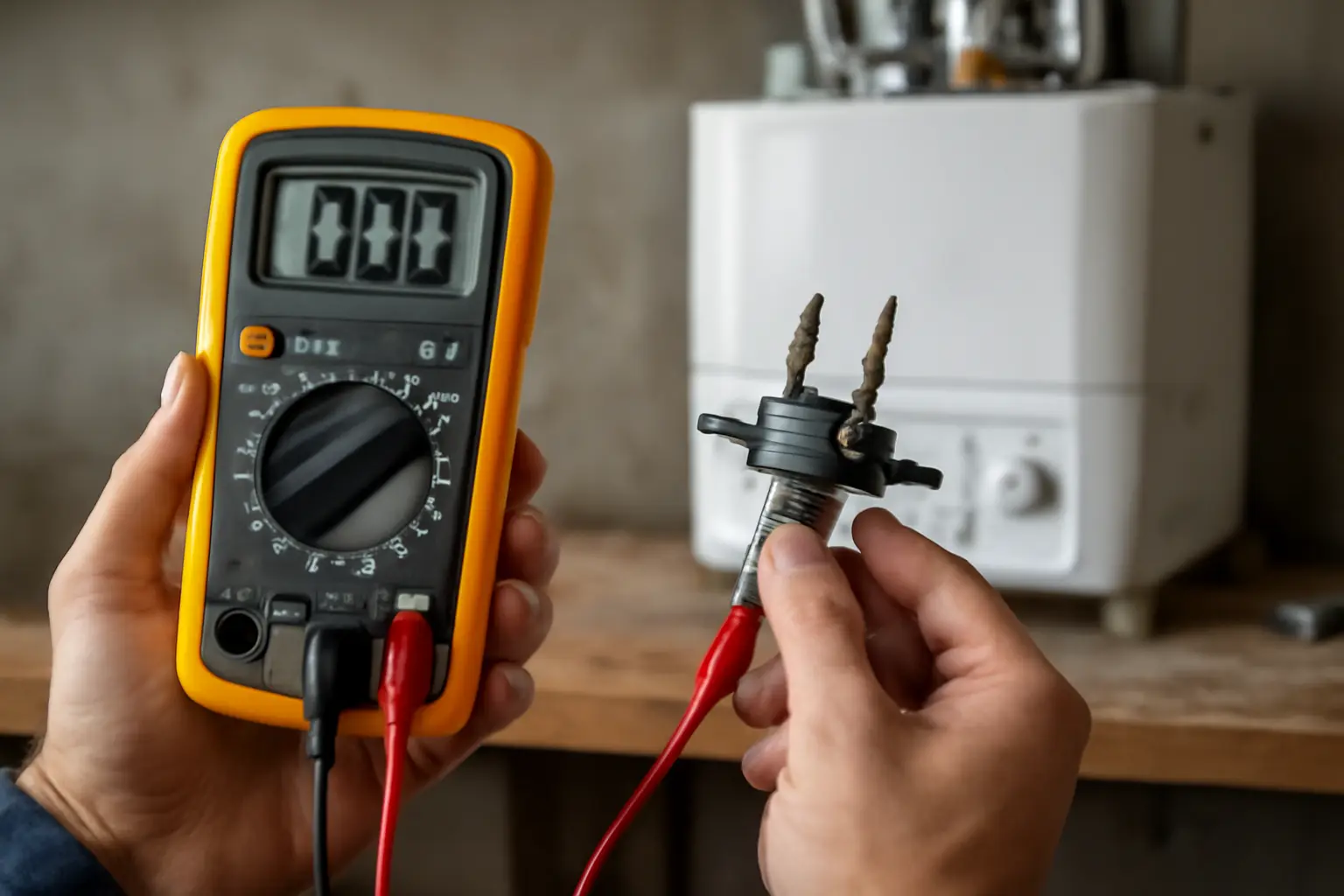

Датчик температуры на газовом котле проверяют мультиметром в режиме измерения сопротивления. Прибор отключают от питания, снимают клеммную колодку с датчика и замеряют сопротивление между контактами, сравнивая результат с таблицей значений для конкретной модели NTC-термистора при текущей температуре теплоносителя. Отклонение более чем на 10–15% от табличного значения указывает на неисправность датчика или обрыв цепи.
От чего зависит результат проверки
Большинство датчиков температуры в бытовых котлах — NTC-термисторы, сопротивление которых падает с ростом температуры. Точное значение сопротивления зависит от модели датчика и температуры теплоносителя в момент замера, поэтому без таблицы производителя однозначно оценить показания сложно. Таблицы указаны в сервисной документации к котлу или наносятся на корпус самого датчика.
Об этом же: Как проверить термопару на газовом котле мультиметром и Ошибка F29 в газовом котле Vaillant.
Разброс между моделями значителен: у одного производителя при 25°C сопротивление может составлять 10 кОм, у другого — 12 кОм или 47 кОм. Перепутать датчик подачи и обратки, а также датчик дымовых газов легко, если снимать все сразу без пометок — каждый имеет собственный диапазон сопротивлений.
Что учесть перед проверкой
Перед тем как проверить датчик температуры на газовом котле, отключают котёл от электросети и от газа — работа с открытой платой управления под напряжением опасна. Датчик должен остыть до комнатной температуры или, наоборот, замер делают при известной температуре воды, чтобы сравнение с таблицей было корректным.
Отдельно осматривают контакты и провод: окисление, подгорание разъёма или переломленная жила дают такую же картину, как выход из строя самого чувствительного элемента. Иногда причина ошибки котла — не датчик, а плохой контакт в разъёме или повреждённая изоляция кабеля.
Вопросы и ответы
Какое сопротивление должен показывать исправный датчик
Точное значение зависит от модели и температуры в момент замера. Для распространённых NTC-датчиков на 10 кОм ориентир такой: при 20°C — около 12 кОм, при 60°C — около 2,5–3 кОм, при 80°C — около 1 кОм. Точную таблицу для конкретного котла берут из сервисной инструкции производителя.
Что означает бесконечное сопротивление или ноль на мультиметре
Бесконечность (обрыв) говорит о разрыве цепи внутри датчика или в проводе — деталь под замену. Нулевое или близкое к нулю сопротивление означает короткое замыкание, что также требует замены датчика. Оба случая обычно сопровождаются кодом ошибки на дисплее котла.
Можно ли проверить датчик без снятия с котла
Частично можно — измерить сопротивление между клеммами колодки без демонтажа самого датчика из гильзы. Но для точного сравнения с табличными значениями лучше знать реальную температуру теплоносителя в этой точке, что проще сделать, извлекая датчик и проверяя его в воде с термометром.
Как проверить датчик, погружая его в воду с термометром
Датчик опускают в стакан с водой известной температуры вместе с обычным термометром, не касаясь стенок и дна. Через минуту-две, когда показания стабилизируются, замеряют сопротивление и сравнивают с табличным значением для этой температуры. Метод точнее, чем просто прозвонка при комнатной температуре, потому что сразу выявляет отклонение при рабочих значениях.
Почему котёл выдаёт ошибку датчика, хотя сопротивление в норме
Причина может быть не в самом элементе, а в блоке управления — плата иногда неверно интерпретирует сигнал из-за помех, перегрузки или собственной неисправности. Также стоит проверить целостность провода по всей длине, а не только на концах: перелом жилы посередине кабеля прозвонкой на клеммах не всегда виден. Если сопротивление в норме, а ошибка повторяется, разумно обратиться в сервисную организацию.
Как отличить датчик подачи от датчика обратки при демонтаже
Перед снятием любого датчика провода и разъёмы помечают маркером или фотографируют расположение — на плате они часто выглядят одинаково. Датчики подачи, обратки и дымовых газов иногда имеют разное номинальное сопротивление, и перепутанная установка приведёт к неверной работе автоматики даже с исправными деталями. Точное назначение каждого разъёма указано в электрической схеме котла.
Что делать, если замена датчика не устранила ошибку
Если после установки нового датчика та же ошибка повторяется, проверяют разъём на плате управления, целостность проводки и правильность модели купленной детали — универсальные датчики подходят не для всех котлов. При сохранении неисправности требуется диагностика платы управления специалистом, поскольку самостоятельная замена электронных компонентов котла обычно не рекомендуется производителем.
