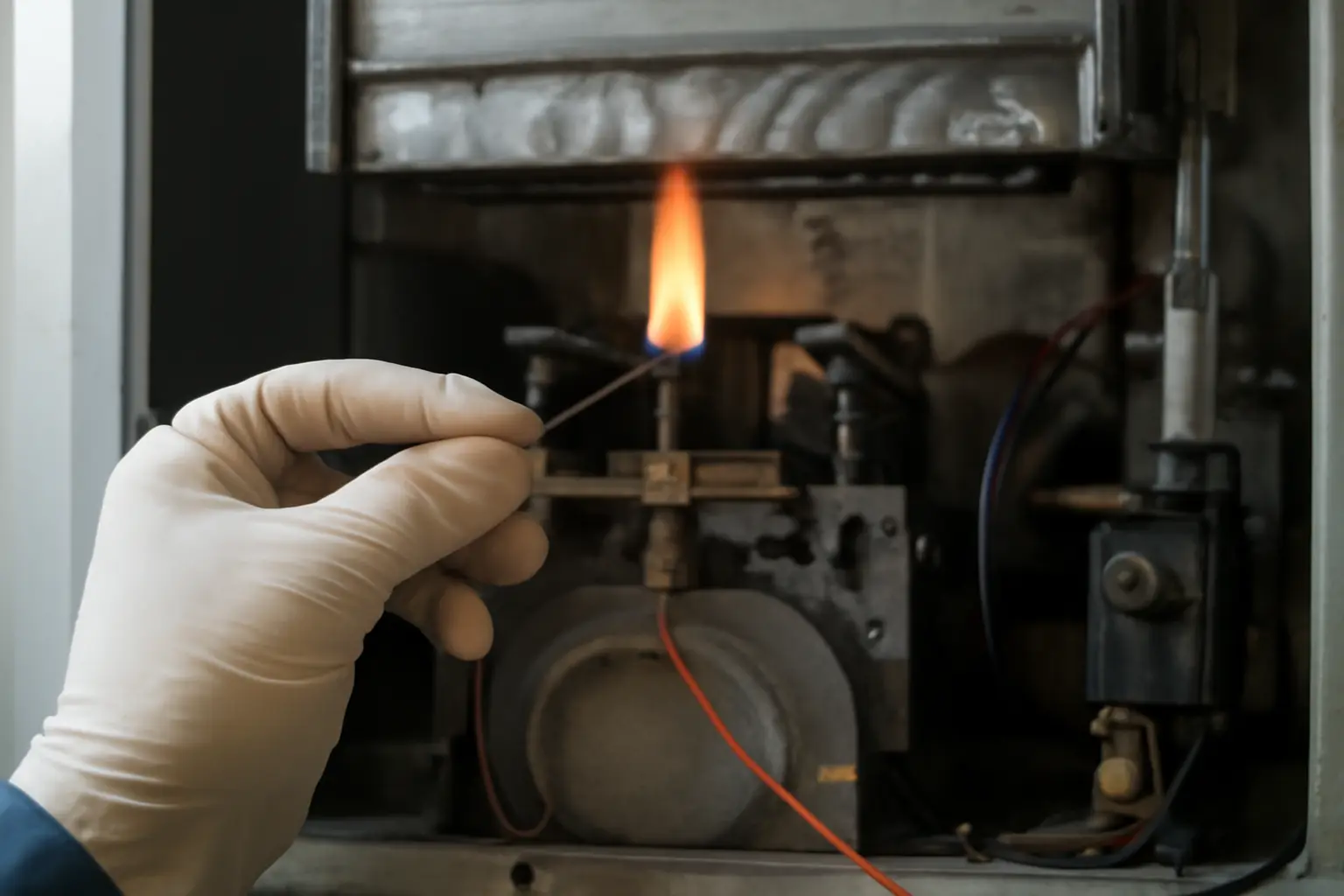

Как проверить термопару на газовом котле мультиметром
Проверить термопару на газовом котле можно мультиметром в режиме измерения милливольт: деталь снимают с клапана, нагревают открытым пламенем и через 30–60 секунд смотрят показания. Исправная термопара выдаёт не меньше 20 мВ, у некоторых моделей норма доходит до 50 мВ. Если прибор показывает ноль или значение заметно ниже нормы, термопару меняют.
- Термопару снимают с гнезда электромагнитного клапана — откручивают фиксирующую гайку.
- Мультиметр переключают на измерение милливольт, щупы ставят на корпус и выходной контакт.
- Рабочий конец нагревают пламенем свечи, конфорки или горелки, пламя должно обволакивать чувствительную часть.
- Норма — от 20 мВ, показания снимают через 30–60 секунд нагрева, не прерывая его.
Что нужно для проверки
Из инструментов достаточно мультиметра с режимом измерения милливольт и источника открытого огня. Подойдёт зажигалка, свеча, газовая конфорка или горелка — принципиального значения источник пламени не имеет, важно только, чтобы огонь полностью охватывал рабочий (чувствительный) конец термопары.
Перчатки и что-то, чем удерживать деталь во время нагрева, тоже не будут лишними: корпус термопары нагревается ощутимо, а держать её приходится долго — почти минуту без перерыва.
Об этом же: Как проверить термопару: пошаговые способы и расшифровка показаний, Ошибка F29 в газовом котле Vaillant и Ошибка 108 на газовом котле Ariston: причины и решение.
Снятие термопары с котла
Перед замером термопару обязательно снимают с котла, проверять её на месте, не отсоединяя, смысла нет — контакт с клапаном будет мешать чистому измерению. Термопара крепится в гнезде электромагнитного газового клапана и фиксируется гайкой, которую откручивают вручную или гаечным ключом подходящего размера.
После открутки гайки термопара свободно вынимается из гнезда. Никаких дополнительных манипуляций с газовой арматурой это не требует — сама труба и клапан остаются на месте, снимается только чувствительный элемент с проводом.
Как правильно нагревать термопару
Рабочий конец термопары — тот, что обычно находится в зоне запального пламени котла, — подносят к открытому огню так, чтобы пламя полностью обволакивало чувствительную часть, а не касалось её лишь краем. От качества нагрева напрямую зависит корректность показаний.
Держать термопару в пламени нужно не мгновение, а заметное время. Показания снимают примерно через 30–60 секунд после начала нагрева, и в этот момент подача тепла не прекращается — щупы прикладывают, не убирая пламя.
Если пламя убрать раньше времени или греть деталь неравномерно, прибор покажет заниженное значение, и исправная термопара может показаться неисправной. Это одна из частых причин ошибочного диагноза.
Подключение мультиметра и снятие показаний
Мультиметр переключают в режим измерения постоянного напряжения в милливольтах — обычный режим вольт для этой задачи не подходит, сигнал термопары слишком мал. Один щуп ставят на корпус термопары, второй — на выходной контакт, тот, что обычно подключается к клапану.
Полярность имеет значение: если прибор показывает отрицательное значение, щупы меняют местами. Само по себе это не говорит о неисправности, просто на дисплее должно быть положительное число.
Снимать показания стоит не в первую секунду, а спустя минимум полминуты нагрева, когда напряжение стабилизируется и перестаёт расти. Резкий бросок значения вверх-вниз в первые секунды — это нормально, ориентироваться нужно на устоявшийся показатель.
Как понять норму напряжения
Общее правило: исправная термопара выдаёт не меньше 20 мВ. Некоторые источники называют более широкий диапазон — от 20 до 50 мВ, другие сужают его до 17–25 мВ. Разброс объясняется тем, что разные модели термопар и разные производители котлов закладывают немного отличающиеся рабочие параметры.
Если точное значение для конкретной модели котла важно — например, деталь на грани и нужно решить, менять её или нет, — стоит свериться с паспортом или инструкцией к котлу, либо уточнить у производителя. Общего числа, одинакового для всех моделей, не существует.
Если мультиметр показывает меньше 20 мВ или вообще ноль при полноценном нагреве, термопару считают неисправной и заменяют.
Когда термопара исправна, но котёл всё равно не работает
Показания в норме — а горелка гаснет или запальник не держится. В этом случае причина не в самой термопаре, а в контактах: их рекомендуют проверить и зачистить, потому что окисление или слабое соединение на выходном контакте или в гнезде клапана дают тот же эффект, что и неисправная деталь, хотя сама термопара при этом полностью работоспособна.
Проверка контактов делается визуально и на ощупь: ищут следы окисления, нагара, ослабленное крепление гайки. Если контакт плохой, деталь может показывать нормальные милливольты на мультиметре, но не удерживать клапан открытым при реальной работе котла — там нагрузка на соединение немного другая.
Ещё одна возможная причина ложной картины — недостаточный нагрев при самой проверке. Если пламя касалось термопары не полностью или было слишком слабым, результат замера окажется заниженным при исправной детали. Перед тем как выносить окончательный вердикт, стоит повторить замер с более уверенным и равномерным нагревом.
Практический вывод
Проверка сводится к четырём шагам: снять термопару с клапана, нагреть рабочий конец открытым пламенем, подождать 30–60 секунд без прекращения нагрева и замерить напряжение мультиметром в режиме милливольт. Ниже 20 мВ — повод менять деталь, в норме — искать причину неполадки в контактах или в другом узле котла.
Если после замены термопары котёл продолжает вести себя нестабильно, разумно не гадать дальше самостоятельно, а обратиться в сервисную организацию: там точно определят, идёт ли речь о газовом клапане, автоматике или другом элементе системы безопасности.
