За что отвечает термопара в газовом котле

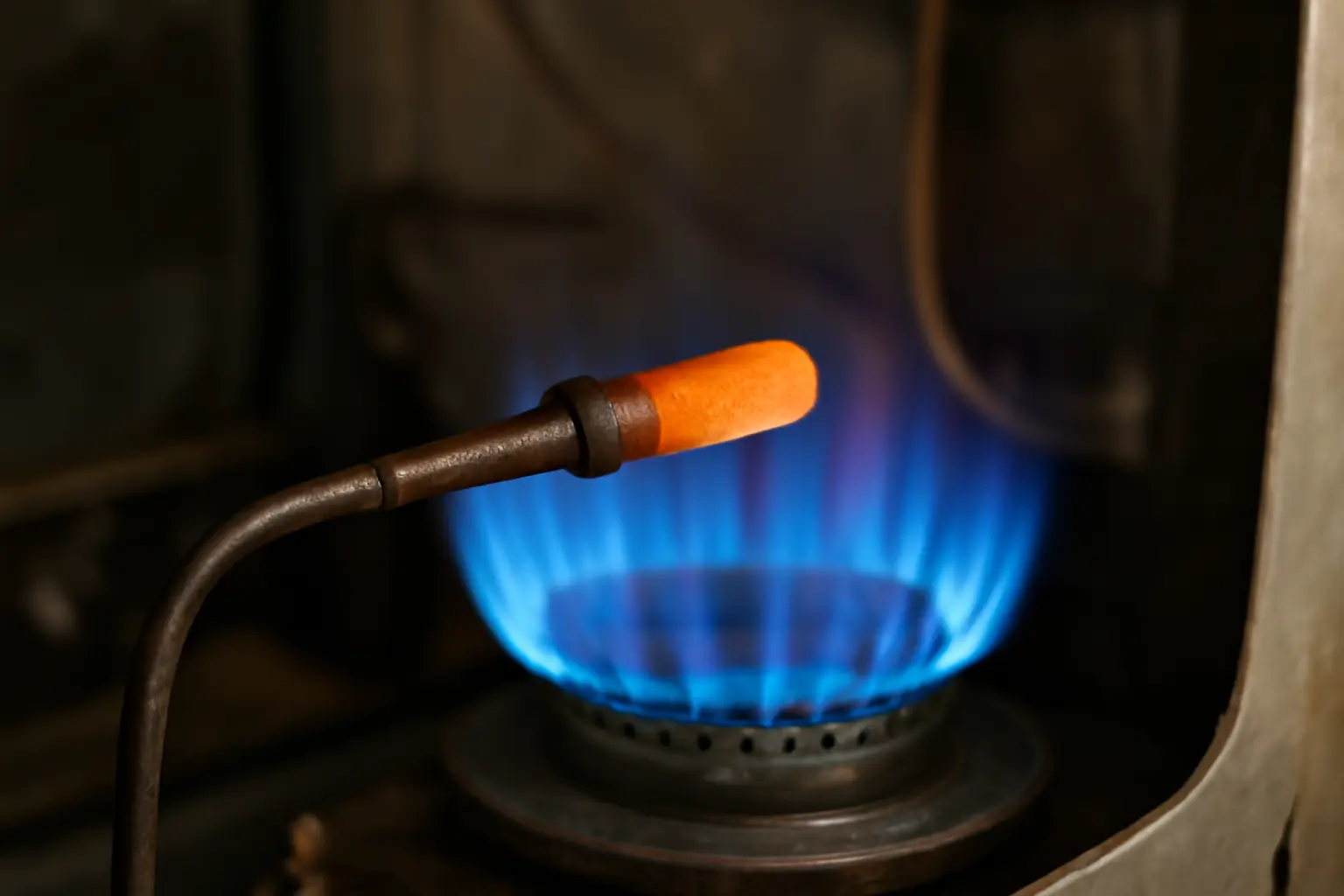

Термопара в газовом котле отвечает за контроль пламени запальной горелки. Если огонёк гаснет, термопара перестаёт вырабатывать электрический сигнал, и электромагнитный газовый клапан автоматически перекрывает подачу топлива. Это простая механическая защита без электроники: она работает даже при полном отключении электричества в доме.
Как это устроено физически
Термопара — это спай двух разных металлов. Когда кончик термопары нагревается пламенем запальника до нужной температуры, на спае возникает термоэдс — слабое напряжение, обычно в пределах 20–30 милливольт. Этого напряжения достаточно, чтобы удерживать открытым якорь электромагнитного клапана в системе газ-контроль.
Пока пламя горит устойчиво, клапан остаётся открытым, и газ свободно идёт к основной горелке. Стоит запальнику погаснуть — от сквозняка, скачка давления газа или засорения форсунки — термопара остывает за несколько секунд, напряжение падает до нуля, и клапан закрывается пружиной. Дальше без ручного повторного розжига котёл не запустится.
От чего зависит срабатывание
Скорость реакции термопары зависит от её состояния: со временем спай окисляется, контакт с клапаном ослабевает, и напряжение падает даже при нормальном пламени. Из-за этого котёл может гаснуть без видимой причины через 10–15 минут после розжига. Второй фактор — положение самого щупа относительно факела запальника: если пламя омывает термопару не полностью, нагрев будет недостаточным даже у исправной детали.
Третий момент — тип узла. В старых напольных котлах термопара часто работает в паре с термопарой-предохранителем на 750 °C, отдельно от розжига пьезоэлементом. В настенных моделях функцию термопары иногда выполняет ионизационный электрод, который меряет не температуру, а электропроводность пламени — принцип защиты тот же, но деталь и диагностика другие.
Вопросы и ответы
Как понять, что термопара вышла из строя
Главный признак — котёл разжигается, горит некоторое время, потом гаснет сам, и клапан перекрывает газ. Если это происходит стабильно через одинаковый промежуток времени после запуска, вероятнее всего дело в термопаре или её проводе. Точный диагноз ставит замер напряжения мультиметром — исправная деталь при нагреве даёт около 20–30 мВ.
Можно ли почистить термопару, а не менять
Да, иногда помогает: наждачной бумагой или мелкой шкуркой снимают слой окиси с рабочего конца щупа и с контакта, который подключается к клапану. Это временная мера, продлевающая работу детали на несколько недель. Если окисление появилось быстро повторно, деталь пора заменить целиком — она изношена внутри.
Сколько служит термопара в котле
Средний срок службы — 3–5 лет при регулярной работе котла в отопительный сезон. В котлах, которые топят круглый год для горячей воды, ресурс термопары обычно короче — 2–3 года из-за постоянного термического цикла нагрева и остывания. Точный срок зависит от качества газа, наличия сажи на запальнике и модели самой детали.
Термопара и термопредохранитель — это одно и то же
Нет, хотя путают их часто. Термопара вырабатывает ток для удержания клапана системы газ-контроль постоянно, пока горит запальник. Термопредохранитель срабатывает один раз при аварийном перегреве теплоносителя выше заданного порога и перекрывает газ независимо от пламени запальника — это отдельная деталь защиты по температуре воды, а не по факту горения.
Что делать, если котёл гаснет сразу после отпускания кнопки розжига
Это классический симптом неисправной или плохо расположенной термопары: клапан держится, только пока палец давит на кнопку через механический шток, а без него не хватает напряжения от термопары. Первым делом проверяют, полностью ли факел запальника обтекает щуп термопары, и подгибают её при необходимости ближе к пламени. Если после регулировки поведение не изменилось, деталь меняют.
Можно ли поставить универсальную термопару вместо оригинальной
Механически многие термопары взаимозаменяемы, если совпадает длина троса и тип резьбового наконечника — М8, М9 или байонетное крепление. Но лучше уточнять точную модель по инструкции к котлу или у сервисной организации, потому что рабочее напряжение и длина щупа у разных производителей отличаются. Неподходящая деталь может не дожимать клапан или, наоборот, слишком долго удерживать его при погасшем пламени.
Почему термопара работает нормально, но котёл всё равно не разжигается
Термопара отвечает только за удержание клапана после розжига, а не за сам процесс поджига запальника. Если искры нет или газ не подаётся на запальную горелку, проблема в пьезоэлементе, электроде розжига, засоре форсунки запальника или в самом газовом клапане. Термопару в этом случае проверяют отдельно, но искать причину нужно шире — в блоке автоматики котла.
