Термопара в газовом котле: принцип работы и признаки неисправности
Термопара в газовом котле — это датчик, который следит за наличием пламени запальника и удерживает газовый клапан в открытом состоянии за счёт слабого электрического тока напряжением 20–30 милливольт. Пока горит запальник, термопара нагревается и подаёт сигнал электромагнитному клапану: газ можно подавать дальше. Если пламя погасло, напряжение падает почти до нуля, и клапан перекрывает подачу газа за 1–3 секунды. Это простой, но надёжный механизм защиты от утечки газа, который используется в котлах с открытой камерой сгорания и атмосферными горелками уже несколько десятков лет.
Принцип работы: почему тепло превращается в сигнал
Термопара состоит из двух разных металлических проводников, спаянных на одном конце. Этот спай называется горячим — именно он находится в пламени запальника. Второй конец, холодный, подключён к газовому клапану. Разница температур между горячим и холодным концом порождает эффект Зеебека: возникает термоэлектродвижущая сила, то есть небольшое напряжение. Оно крутится в районе 20–30 мВ — этого достаточно, чтобы удерживать якорь электромагнитного клапана в открытом положении, но недостаточно для чего-то большего. Как только пламя пропадает, спай остывает за секунды, напряжение исчезает, пружина клапана возвращает его в закрытое положение.
Устройство и место в котле

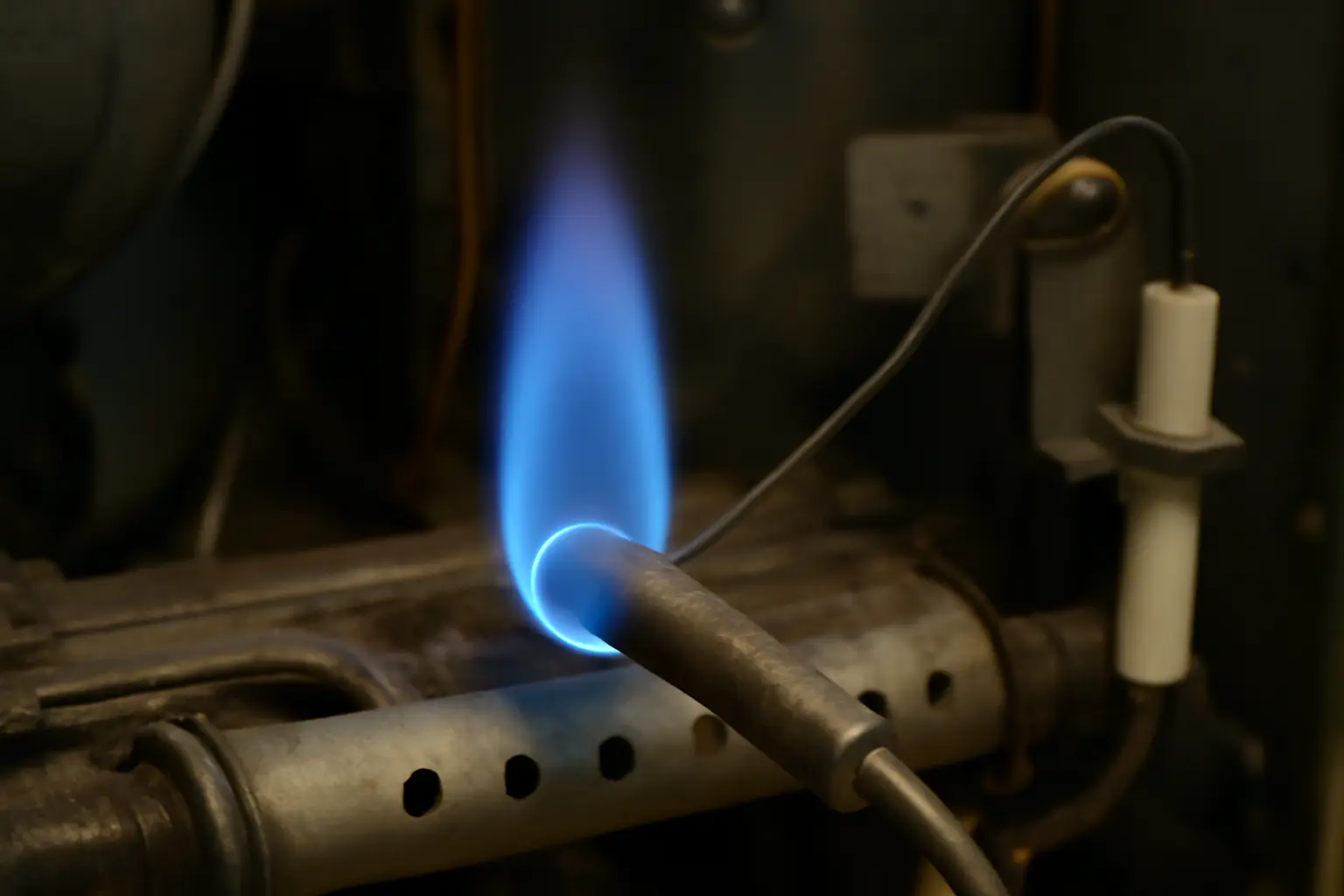

Термопара выглядит как тонкая металлическая трубка длиной 25–60 см с наконечником на одном конце и резьбовым разъёмом на другом. Наконечник крепится рядом с запальной горелкой так, чтобы факел пламени постоянно его омывал. Разъём подключается к электромагнитному клапану газового блока — либо напрямую, либо через блок автоматики. В некоторых моделях термопара работает в паре с электродом розжига и датчиком ионизации, но сама по себе остаётся чисто механическим устройством без электроники и без внешнего питания.
Термопара и датчик ионизации: в чём разница
В старых и бюджетных котлах используют классическую термопару, а в моделях с автоматическим электронным розжигом чаще ставят датчик ионизации пламени — он работает по другому принципу и требует внешнего питания от платы управления. Термопара проще и надёжнее механически, но реагирует на потухшее пламя медленнее — за 20–90 секунд, в зависимости от конструкции. Датчик ионизации отключает газ почти мгновенно, в течение доли секунды. Из-за этой разницы часть современных норм требует именно ионизационного контроля, а термопару оставляют только в самых простых атмосферных котлах.
Признаки неисправной термопары
Самый частый симптом — котёл разжигается, запальник горит, но через 10–30 секунд после отпускания кнопки розжига пламя гаснет. Это значит, что термопара не успевает нагреться до рабочего напряжения или выработала свой ресурс. Реже встречается обратная ситуация: клапан не закрывается даже при потухшем пламени — тут проблема уже не в термопаре, а в самом клапане, и трогать её бессмысленно. Ещё один признак — нагар и окисление на наконечнике, из-за которого контакт с пламенем становится неполным даже при исправной электрике.
Проверка и замена
Проверить термопару без специального оборудования сложно: нужен милливольтметр, которым замеряют напряжение при снятой термопаре и поднесённом к ней пламени. Если показания ниже 15 мВ, деталь пора менять. Своими руками замену можно сделать только в котлах с открытой камерой без электронной автоматики — там термопара просто выкручивается и вкручивается новая по тому же посадочному месту. В котлах с закрытой камерой сгорания и модулируемой горелкой доступ к узлу розжига часто закрыт, и без разборки корпуса и знания конкретной модели соваться туда не стоит — тут поможет сервисный мастер или инструкция производителя.
| Параметр | Термопара | Датчик ионизации |
|---|---|---|
| Рабочее напряжение | 20–30 мВ | требует внешнего питания от платы |
| Скорость отключения газа | 20–90 секунд | менее 1 секунды |
| Ресурс работы | обычно 3–5 лет | зависит от платы, обычно дольше |
| Где встречается | простые атмосферные котлы | котлы с электронным розжигом |
| Замена своими руками | возможна в простых моделях | требует сервисного вмешательства |
Частые вопросы
Почему котёл гаснет через несколько секунд после отпускания кнопки розжига?
Скорее всего, термопара не успевает достаточно нагреться и выработать нужное напряжение, из-за чего клапан не удерживается в открытом положении. Причиной бывает как износ самой термопары, так и слишком короткий или отклонённый в сторону факел запальника, который не омывает наконечник должным образом.
Можно ли почистить термопару вместо замены?
Да, если проблема в нагаре или окислении наконечника — его аккуратно зачищают мелкой наждачной бумагой или войлоком, снимая тёмный налёт до чистого металла. Если после чистки напряжение всё равно ниже нормы, деталь исчерпала ресурс и нужна замена, а не повторная чистка.
Сколько стоит замена термопары
Цена самой детали и работы сильно различается по регионам и марке котла, поэтому называть конкретные суммы смысла нет — уточняйте у сервисного центра производителя или в инструкции к котлу, где обычно указан артикул совместимой термопары.
Термопара одна и та же для всех котлов?
Нет, термопары отличаются по длине, типу резьбового соединения и форме наконечника, поэтому деталь от одной модели не всегда подойдёт к другой даже у одного производителя. Перед покупкой сверяйте артикул по паспорту котла или снимайте старую термопару и берите с собой в магазин как образец.
