Термопара газового котла: принцип работы и проверка

Обновлено 4 сентября 2026 г. · Газовые котлы

Термопара — это датчик контроля пламени: она вырабатывает слабый электрический ток от тепла горелки и удерживает открытым электромагнитный клапан подачи газа. Пока фитиль горит, клапан открыт; если пламя гаснет, ток пропадает и клапан за 30–90 секунд перекрывает газ.

С чего начать

• Инструкция к котлу с электрической схемой узла автоматики
• Мультиметр с режимом измерения милливольт
• Разводной или рожковый ключ на 9–10 мм для снятия термопары
• Фонарик — узел стоит в глубине топки, за фитилём

Как устроена термопара и почему котёл гаснет без неё

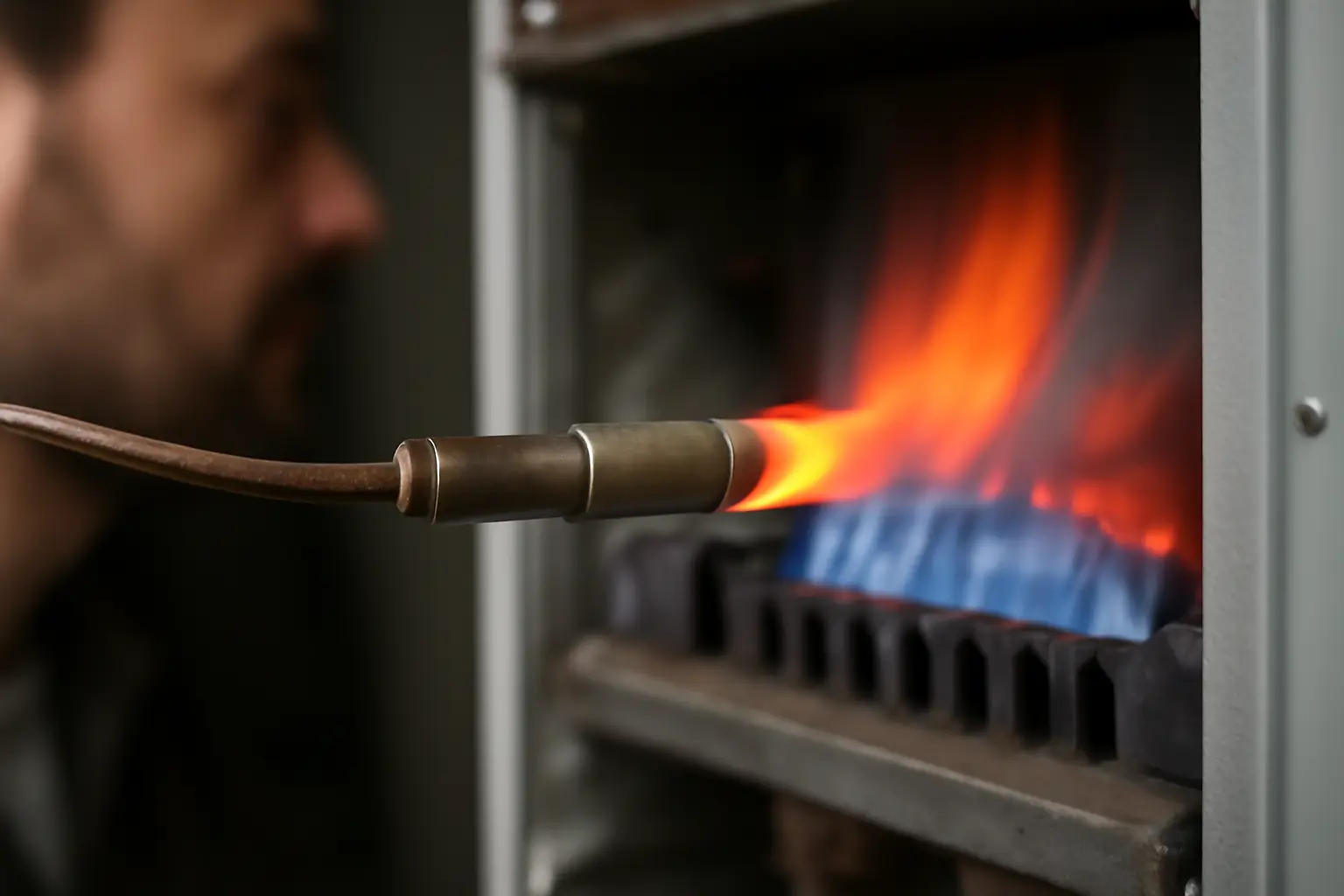

1. Найдите узел контроля пламени. Термопара — это тонкая металлическая трубка с наконечником у фитиля розжига и проводом, идущим к электромагнитному клапану на газовом блоке.
2. Разберитесь в физике процесса. Наконечник состоит из двух разных металлов, спаянных вместе. При нагреве в месте спая возникает термоэдс — эффект Зеебека, ток порядка 20–30 милливольт.
3. Оцените, куда идёт ток. Этого напряжения достаточно, чтобы удержать якорь электромагнитного клапана в открытом положении против пружины, которая стремится его закрыть.
4. Поймите роль розжига. При включении котла пьезоэлемент или искровой разряд поджигает фитиль. Пока вы держите кнопку газ-контроля нажатой, клапан открыт механически — фитиль греет термопару.
5. Отпустите кнопку через 15–20 секунд. К этому моменту термопара уже выработала достаточный ток, и клапан остаётся открытым сам, без механического удержания.
6. Проверьте логику аварийной остановки. Если фитиль погас — сквозняком, залило конденсатом, забился жиклёр — термопара остывает за секунды, ток падает, клапан закрывается и перекрывает подачу газа на всю горелку.
7. Замерьте напряжение мультиметром. На разогретой термопаре щупы дают 20–30 мВ; если прибор показывает меньше 15 мВ, датчик или его контакт с клапаном изношены.
8. Проверьте механику отдельно от электрики. Иногда термопара исправна, но плохо прилегает к фитилю или прикипела к разъёму клапана — тогда чистка и подтяжка резьбового соединения решают проблему без замены.
9. Замените узел при отклонении показаний. Термопара — расходник, служит 3–7 лет, стоит недорого, а её замена в большинстве котлов занимает 10–15 минут.

Когда принцип не работает и котёл всё равно гаснет

Иногда термопара исправна, а котёл гаснет по другим причинам, и её замена не поможет. Проверьте эти варианты, прежде чем менять деталь.

Ещё по теме: Термоголовка для радиатора отопления: принцип работы.

• Слабая тяга в дымоходе. Датчик тяги срабатывает раньше термопары и перекрывает газ отдельно — путают эти два узла чаще всего.
• Загрязнённый жиклёр фитиля. Пламя слишком маленькое и не доходит до наконечника термопары, хотя сама деталь исправна.
• Окисленный контакт на клапане. Ток есть, но не доходит до катушки — помогает зачистка резьбы, а не покупка новой термопары.
• Электронный розжиг вместо термопары. В некоторых моделях контроль пламени ведёт ионизационный электрод, а не термопара — принцип другой, и симптомы гашения решаются иначе.

Чем термопара отличается от датчика ионизации

Термопара вырабатывает ток от нагрева и механически держит клапан. Датчик ионизации регистрирует наличие пламени по проводимости газов в его факеле и подаёт сигнал электронной плате, а клапаном управляет отдельная катушка. Второй способ точнее и быстрее реагирует на погасание, поэтому его ставят в котлах с электронным управлением.

Можно ли поставить котёл на розжиг без термопары

Нет: без термопары клапан не удержится в открытом положении дольше нескольких секунд после отпускания кнопки, и газ на горелку не пойдёт. Временно обходить эту защиту нельзя — она предотвращает утечку газа при потухшем пламени.

Почему термопара работает, но газ всё равно перекрывается

Проверьте плотность контакта провода термопары с клапаном — окисление или ослабленная гайка снижают проходящий ток ниже порога срабатывания, даже если сама термопара исправна и даёт нормальное напряжение на щупах мультиметра.

Сколько служит термопара и как понять, что пора менять

Средний срок службы — 3–7 лет в зависимости от качества воды и режима работы котла. Признак износа: время удержания кнопки розжига увеличивается, котёл иногда гаснет через несколько минут работы без внешних причин. Точные параметры и артикул детали для замены уточняйте в паспорте котла или в сервисной организации производителя.
