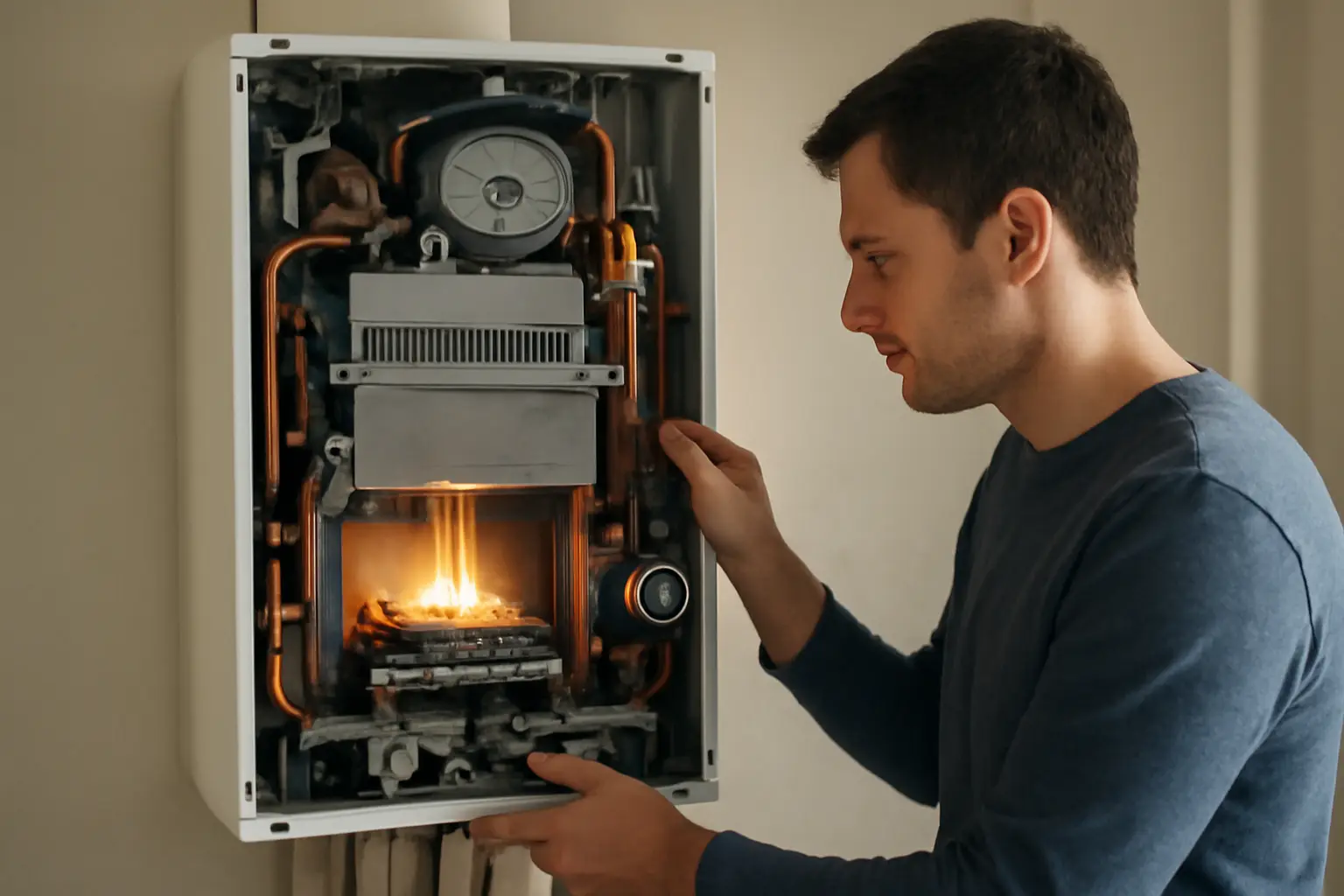

Принцип работы двухконтурного газового котла
Двухконтурный газовый котел имеет два независимых контура: один для отопления, второй для горячего водоснабжения. Теплообменники передают энергию сгорания газа на воду в обоих контурах либо поочередно, либо одновременно в зависимости от конструкции. Когда открываешь кран горячей воды, котел переключается на ГВС и приоритетно нагревает хозяйственную воду, снижая температуру в отопительной системе на несколько секунд.
Как устроена система отопления и ГВС
В котле стоит газовая горелка, которая нагревает первичный теплообменник. Через него проходит вода для отопления и одновременно вода из водопровода для ГВС. Второй теплообменник получает тепло от продуктов сгорания. Трехходовой клапан автоматически переключает потоки: при включении крана ГВС он перекрывает отопительный контур и направляет всю горячую воду потребителю. Насос циркуляции гонит воду по отопительной системе, датчик температуры контролирует нагрев.
Отличие от одноконтурного котла
Одноконтурный котел греет только отопление; для ГВС нужен отдельный накопительный бойлер. Двухконтурный котел экономит место и деньги на установку, но уступает в комфорте: при подборе температуры отопления нужно учитывать, что срабатывает приоритет ГВС. Еще двухконтурные котлы чувствительнее к качеству воды и требуют регулярной промывки теплообменников.
Типы теплообменников
Пластинчатые теплообменники компактнее и дешевле, хорошо передают тепло, но боятся накипи и требуют частой очистки. Битермические теплообменники (медные спирали в одном корпусе) надежнее и экономичнее, служат дольше, но дороже и при засоре ремонтируются сложнее. Двухтеплообменниковые системы (отдельные приборы для отопления и ГВС) самые долговечные и удобные, но самые дорогие.
Что проверить перед покупкой и установкой
- Мощность котла — должна быть достаточной для одновременного нагрева отопления и ГВС на пиковом расходе воды.
- Давление газа в магистрали — газовщик должен замерить и подтвердить соответствие техпаспорту котла.
- Качество воды — жесткость влияет на срок службы теплообменника; при высокой жесткости потребуется система умягчения.
- Дымоход и вентиляция — котел требует либо отдельного дымохода, либо подключения к системе коаксиального дымохода.
- Электроснабжение — котел работает от электросети; нужна стабильная линия 220 В с автоматом защиты.
- Место установки — котел монтируется на стену или пол в зависимости от модели, нужны зазоры для обслуживания.
Частые проблемы и причины
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Нет горячей воды при открытии крана | Засор в теплообменнике ГВС, неисправность трехходового клапана | Промыть теплообменник или заменить клапан — вызвать мастера |
| Отопление похолодело, когда включается ГВС | Нормальное поведение двухконтурника; котел слабой мощности для пика нагрузки | Проверить мощность котла, при необходимости добавить теплоизоляцию труб отопления |
| Котел отключается через несколько минут работы | Перегрев первичного теплообменника, неисправность датчика температуры | Проверить датчик и термостат, прочистить жиклер газовой горелки |
| Шум, треск в трубах при нагреве ГВС | Воздух в системе, образование накипи на стенках теплообменника | Вывести воздух через воздухоотводчик, промыть теплообменник при сильной накипи |
| Гудит насос, слабый напор отопления | Воздушная пробка в контуре, засор фильтра, неисправность насоса | Вывести воздух через кран Маевского, проверить давление в системе, заменить фильтр |
Когда вызывать мастера
Работа с газом, настройка горелки и замена внутренних компонентов — только для специалиста с допуском. Обслуживание котла (чистка горелки, промывка теплообменников) выполняется ежегодно перед сезоном отопления. Если котел не включается, постоянно отключается по защите, в дымоходе тяга слаба или заметен запах газа — неисправность серьезная, самому не чинить.
Частые вопросы
Одновременно ли работают оба контура?
В современных двухконтурных котлах обычно нет. Когда открывается кран ГВС, трехходовой клапан перекрывает отопление и весь тепловой поток идет на хозяйственную воду. Исключение — котлы с двумя отдельными теплообменниками, они позволяют нагревать оба контура параллельно, но стоят дороже.
Почему в ГВС холодная вода в начале?
Трехходовой клапан переключается с задержкой в несколько секунд. За это время вытекает остывшая вода из труб между котлом и краном. Чем длиннее трубопровод до санузла, тем дольше придется сливать холодную воду. Проблема решается установкой накопительного бака ГВС при длинных трассах или использованием котла с двумя теплообменниками.
Какой срок службы теплообменников?
Пластинчатые служат 5–8 лет при регулярной очистке; битермические — 8–12 лет. Срок зависит от жесткости воды и качества промывки. При жесткой воде без умягчителя теплообменник может засориться за 2–3 года.
Нужна ли обвязка котла расширительным баком?
Да, для отопительного контура обязателен. Расширительный бак компенсирует расширение воды при нагреве. Давление в системе должно быть в пределах, указанных в инструкции котла, обычно 1,0–1,5 бар в холодном состоянии. Давление регулируется ниппелем на баке воздушной стороной.
Можно ли котел с ГВС использовать без воды в системе отопления?
Нельзя. Без циркуляции воды в отопительном контуре первичный теплообменник перегреется, сработает датчик и котел отключится, или произойдет утечка теплоносителя. Система отопления всегда должна быть заполнена и находиться под давлением, даже если радиаторы временно отключены.
