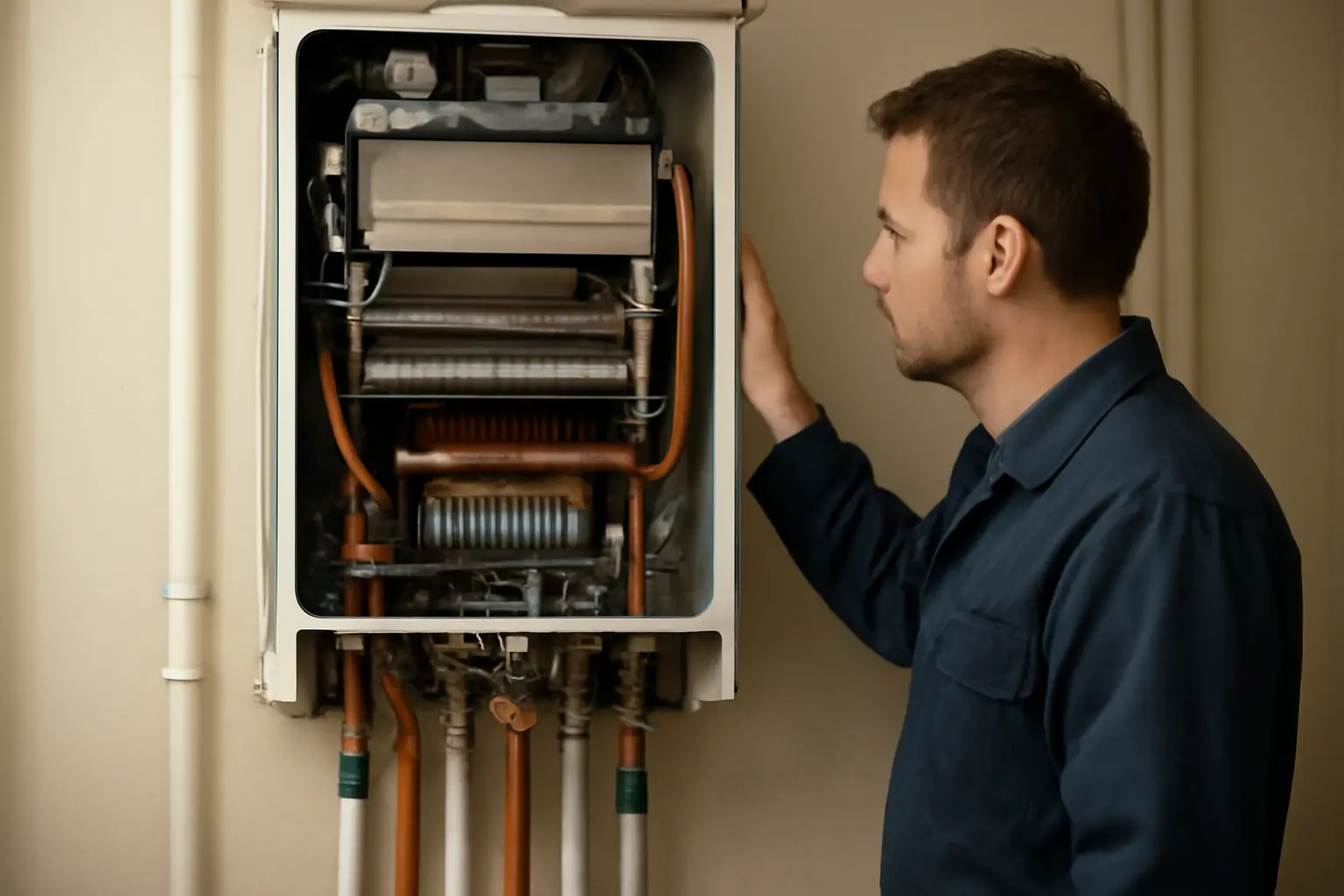

Схема работы двухконтурного газового котла: как устроен процесс
Двухконтурный газовый котел греет теплоноситель для отопления и одновременно готовит горячую воду для кранов, но делает это не параллельно, а поочередно: при открытии крана горячей воды котел на несколько секунд прерывает работу на отопление и переключается на приоритетный контур ГВС.
С чего начать разбор схемы
- Понимание, что в котле два теплообменника или один битермический — от этого зависит логика переключения
- Знание расположения трехходового клапана — узла, который физически перенаправляет поток теплоносителя
- Представление о датчиках протока и температуры, которые дают команду электронике
- Общая схема подключения: подача и обратка отопления, вход холодной воды, выход ГВС
Порядок работы котла по шагам
- Розжиг горелки. При запросе на тепло от термостата или бойлера газовый клапан открывается, электрод поджигает смесь газа с воздухом, вентилятор обеспечивает нужную тягу.
- Нагрев теплоносителя в основном контуре. Вода в первичном теплообменнике нагревается до заданной температуры и циркуляционным насосом подается в систему отопления — радиаторы или теплый пол.
- Открытие крана горячей воды. Датчик протока в контуре ГВС фиксирует движение воды и подает сигнал электронной плате: пора переключаться на приоритетный режим.
- Срабатывание трехходового клапана. Клапан перекрывает путь теплоносителя в систему отопления и направляет его через пластинчатый теплообменник, где горячая вода из первого контура отдает тепло холодной воде из водопровода.
- Нагрев воды в контуре ГВС. Через пластинчатый теплообменник (или через второй ход битермического элемента) холодная вода проходит и выходит из крана уже с заданной температурой, обычно от 35 до 60 градусов.
- Работа горелки на повышенной мощности. Чтобы успевать греть проточную воду, котел на время переключения увеличивает мощность горелки — поэтому в момент включения крана слышен характерный гул.
- Закрытие крана. Датчик протока фиксирует отсутствие движения воды, электроника дает команду трехходовому клапану вернуться в исходное положение.
- Возврат к отоплению. Клапан снова направляет теплоноситель в систему отопления, насос продолжает циркуляцию, горелка возвращается к рабочей мощности по показаниям комнатного термостата.
- Цикл повторяется. Пока в доме открывают и закрывают краны, схема переключения работает многократно за час, а система отопления просто ждет своей очереди.
В моделях с раздельными теплообменниками (не битермическими) переключение происходит мягче: первичный контур греет воду постоянно, а трехходовой клапан лишь меняет направление ее движения — либо в радиаторы, либо через пластинчатый теплообменник. В битермических котлах теплоноситель и вода ГВС движутся через разные каналы одного теплообменника, устройство компактнее, но чувствительнее к накипи.
Когда схема дает сбой
Чаще всего перебои возникают из-за накипи на теплообменнике ГВС: вода из крана идет то горячая, то холодная, потому что проходное сечение сузилось. Вторая частая причина — залипание трехходового клапана: механически он не до конца переключается, и котел одновременно недогревает отопление и ГВС. Третья история — засоренный или неисправный датчик протока, из-за которого котел вообще не понимает, что кран открыт, и не запускает переключение.
Если горячая вода идет с перепадами температуры при постоянном напоре, разбирать схему самостоятельно не стоит — там электроника и клапаны, ошибка в диагностике обходится дороже вызова мастера. Разумно свериться с инструкцией к конкретной модели: там указана логика приоритета и коды ошибок, которые высвечиваются при сбое переключения.
Частые вопросы
Почему при включении горячей воды батареи на время холодеют?
Это нормальная работа приоритетного клапана: котел временно отдает всю мощность на нагрев проточной воды, отопление в этот момент просто не получает теплоноситель. Через минуту-две после закрытия крана циркуляция в радиаторах восстанавливается.
Можно ли греть отопление и воду одновременно?
В классической двухконтурной схеме нет: трехходовой клапан подает поток либо туда, либо туда. Одновременная работа обоих контуров возможна только в котлах с встроенным или отдельным накопительным бойлером, где горячая вода уже подготовлена заранее и не требует мгновенного переключения.
Почему горячая вода идет слабым напором?
Возможных причин несколько: засорился фильтр на входе холодной воды, забился накипью пластинчатый теплообменник, или напор в водопроводе изначально низкий и котел просто не может выдать больше на выходе. Проверка начинается с фильтра — это самая частая и дешевая причина.
Что означает мигающий значок крана на дисплее?
В большинстве моделей это индикатор активного режима ГВС — котел сообщает, что сейчас работает приоритетный контур, а не сигнализирует об ошибке. Точное значение индикаторов для конкретной модели указано в руководстве пользователя, коды и значки у разных производителей отличаются.
