Схема газового котла отопления: как устроена система и что за что отвечает
Схема газового котла отопления состоит из двух частей, которые часто путают: устройство самого котла (горелка, теплообменник, автоматика) и схема разводки труб по дому (радиаторы, коллекторы, насосы, расширительный бак). Когда человек ищет «схему газового котла», ему обычно нужно понять именно второе — как трубы идут от котла к батареям и почему система работает так, а не иначе. Но без базового понимания начинки самого котла разводка не складывается в голове, поэтому разберём обе части.
Коротко:
- Одноконтурный котёл греет только отопление, двухконтурный — ещё и горячую воду через встроенный теплообменник
- В закрытой системе с расширительным баком мембранного типа давление стабильнее, чем в открытой с баком на чердаке
- Циркуляционный насос может стоять внутри котла (настенные модели) или отдельно в контуре (напольные котлы большой мощности)
- Группа безопасности — манометр, клапан сброса давления, автоматический воздухоотводчик — обязательна независимо от схемы разводки

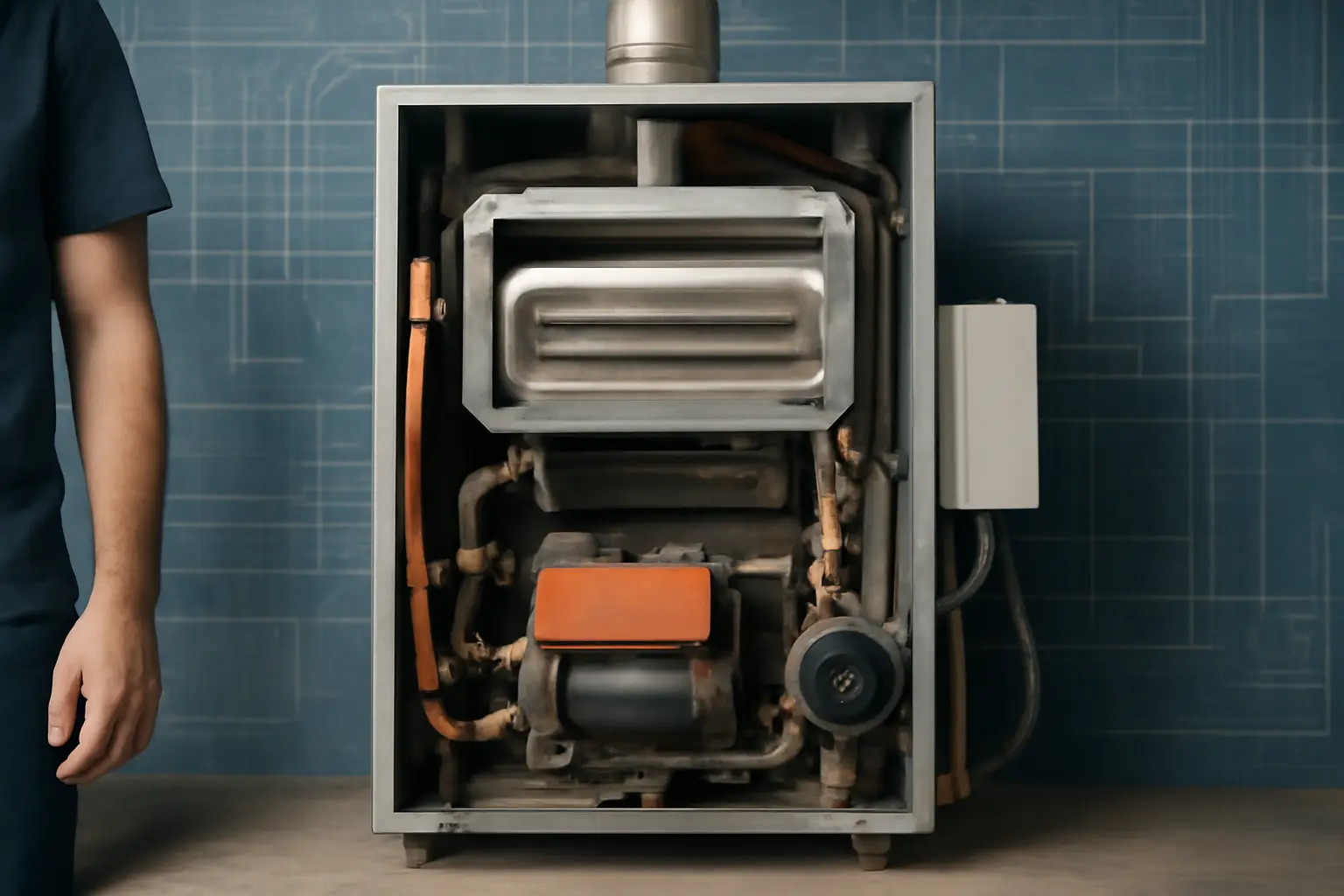

Устройство самого котла: что внутри корпуса
Газ через клапан попадает на горелку, где горит и нагревает теплообменник — металлический блок с каналами, по которым проходит вода отопительной системы. У атмосферных котлов горелка открытая, воздух для горения берётся из помещения, продукты сгорания уходят через дымоход естественной тягой. У турбированных (с закрытой камерой сгорания) стоит вентилятор, воздух подаётся снаружи через коаксиальный дымоход, а горячие газы выбрасываются тем же каналом наружу под напором.
Дальше вода идёт через насос (если он встроен), проходит через трёхходовой клапан у двухконтурных моделей — это узел, который переключает поток либо в контур отопления, либо на подогрев воды для крана, в зависимости от того, открыт ли кран горячей воды. Автоматика (плата управления) следит за температурой по датчикам, управляет модуляцией горелки — то есть увеличивает или уменьшает пламя, подстраиваясь под нужную мощность, а не работает по принципу «включено-выключено».
В конденсационных котлах добавляется второй теплообменник, который забирает остаточное тепло из уходящих газов и подогревает обратную воду перед основным контуром — за счёт этого КПД выше, но такие котлы требовательны к температуре обратки: если она выше определённого порога, конденсация не идёт и экономия пропадает.
Открытая и закрытая система отопления
В открытой системе расширительный бак стоит в самой высокой точке дома, часто на чердаке, и сообщается с атмосферой через открытую трубу. Давление в такой системе определяется высотой столба воды, никаких манометров не нужно, но зимой бак на неотапливаемом чердаке нужно утеплять, иначе вода в нём замёрзнет.
Закрытая система — стандарт для современных настенных котлов. Расширительный бак мембранного типа встроен в котёл или ставится отдельно рядом, система герметична, давление держится в диапазоне, заданном производителем (обычно 1–1,5 бар в холодном состоянии). Плюс такой схемы — не нужно тянуть трубу на чердак и не думать про испарение воды, минус — при разгерметизации давление падает и котёл уходит в блокировку по ошибке низкого давления.
Смешивать логику двух систем не стоит: если в доме уже стоит открытый расширительный бак, а вы ставите настенный котёл с закрытой логикой работы, надо либо переделывать разводку под закрытую схему, либо консультироваться с монтажником, потому что автоматика котла ориентирована на герметичный контур.
Одноконтурная и двухконтурная схема
Одноконтурный котёл — это буквально один контур: подача и обратка на отопление, и всё. Горячую воду в этом случае греют отдельным бойлером косвенного нагрева, который подключается к тому же котлу вторым выходом, если он предусмотрен, либо через дополнительный насос и трёхходовой клапан снаружи.
Двухконтурный котёл экономит место — не нужен отдельный бойлер, но горячая вода греется в проточном режиме: как только открыли кран, трёхходовой клапан переключает поток на пластинчатый теплообменник ГВС, и вода нагревается «на ходу». Минус — при высоком расходе (одновременно кран и душ) напор и температура падают, потому что теплообменник ГВС не бесконечно мощный.
Если в доме больше двух точек разбора горячей воды или нужна стабильная температура независимо от того, сколько кранов открыто, чаще выбирают одноконтурный котёл с бойлером косвенного нагрева — это даёт запас горячей воды и не зависит от мгновенной мощности теплообменника.
Радиаторное и тёплое напольное отопление в одной схеме
Радиаторы работают на температуре теплоносителя 60–80°C, тёплый пол — на 35–45°C, поэтому в одном доме их напрямую совмещать нельзя: полу нужен смесительный узел (насосно-смесительная группа с трёхходовым или термостатическим клапаном), который подмешивает обратку к горячей подаче и снижает температуру до нужной.
Если в доме есть и то, и другое, разводка обычно строится через распределительный коллектор: от котла горячая вода идёт в коллектор, оттуда одна ветка через смесительный узел уходит на тёплый пол, другая — прямо на радиаторы. Балансировка контуров (чтобы вода не уходила преимущественно в контур с меньшим сопротивлением) делается балансировочными клапанами или автоматическими балансировочными вставками.
Ошибка, которая часто всплывает после монтажа: смесительный узел на тёплый пол ставят без своего насоса, надеясь на насос котла, и в итоге давления не хватает на дальние петли пола — вода прогоняется неравномерно, дальние комнаты холоднее.
Группа безопасности и обвязка котла
Независимо от схемы разводки на выходе котла или рядом с ним обязательно стоит группа безопасности: манометр показывает давление, предохранительный клапан сбрасывает избыток при перегреве или неисправности, автоматический воздухоотводчик выпускает воздух, который иначе создаёт завоздушенные участки и холодные батареи.
Отдельно ставится грязевик (фильтр-грязеуловитель) на обратной линии перед котлом — он защищает теплообменник от накипи и мусора из старых труб, особенно важен при подключении к уже существующей системе отопления, где в трубах могла годами копиться ржавчина.
Байпас (перемычка с обратным клапаном или без) на насосе или на подающей линии позволяет системе работать в аварийном режиме, если насос встал, — вода будет циркулировать за счёт естественной конвекции, хотя и намного слабее.
Что меняется от типа дома и мощности котла
В квартире с настенным двухконтурным котлом схема максимально компактна: всё — насос, расширительный бак, группа безопасности, трёхходовой клапан — упаковано в один корпус размером с холодильник поменьше. Монтажнику остаётся развести подачу и обратку по стоякам да подключить газ и дымоход.
В частном доме с напольным котлом большой мощности (от 30–35 кВт и выше) насос и расширительный бак почти всегда выносятся из корпуса и монтируются отдельно в котельной — это позволяет подобрать насос под конкретную длину труб и число контуров, а не подстраиваться под то, что производитель встроил в котёл.
Число контуров (радиаторы, тёплый пол, бойлер ГВС, полотенцесушитель) напрямую определяет, нужен ли распределительный коллектор с несколькими насосными группами или хватит одного трёхходового клапана — чем больше контуров с разной температурой, тем сложнее и дороже обвязка.
Как разобраться со схемой на практике
Если вы планируете монтаж, начните не с общей схемы из интернета, а с паспорта конкретной модели котла — там есть гидравлическая схема именно этого аппарата с указанием, что уже встроено (насос, бак, группа безопасности), а что нужно домонтировать. Общая схема хороша для понимания принципа, но у каждого производителя обвязка отличается в деталях.
Если система уже смонтирована и вы просто хотите понять, что где находится — идите от котла по трубам визуально: сначала группа безопасности и запорные краны рядом с котлом, дальше коллектор или прямая разводка на радиаторы, в котельной или у входа в дом ищите расширительный бак, если он выносной.
При переделке старой системы или добавлении нового контура (например, тёплого пола к существующему радиаторному отоплению) проектирование лучше доверить монтажнику — ошибка в балансировке или в выборе смесительного узла не сломает котёл сразу, но проявится неравномерным прогревом через один-два отопительных сезона, когда переделывать уже неудобно.
